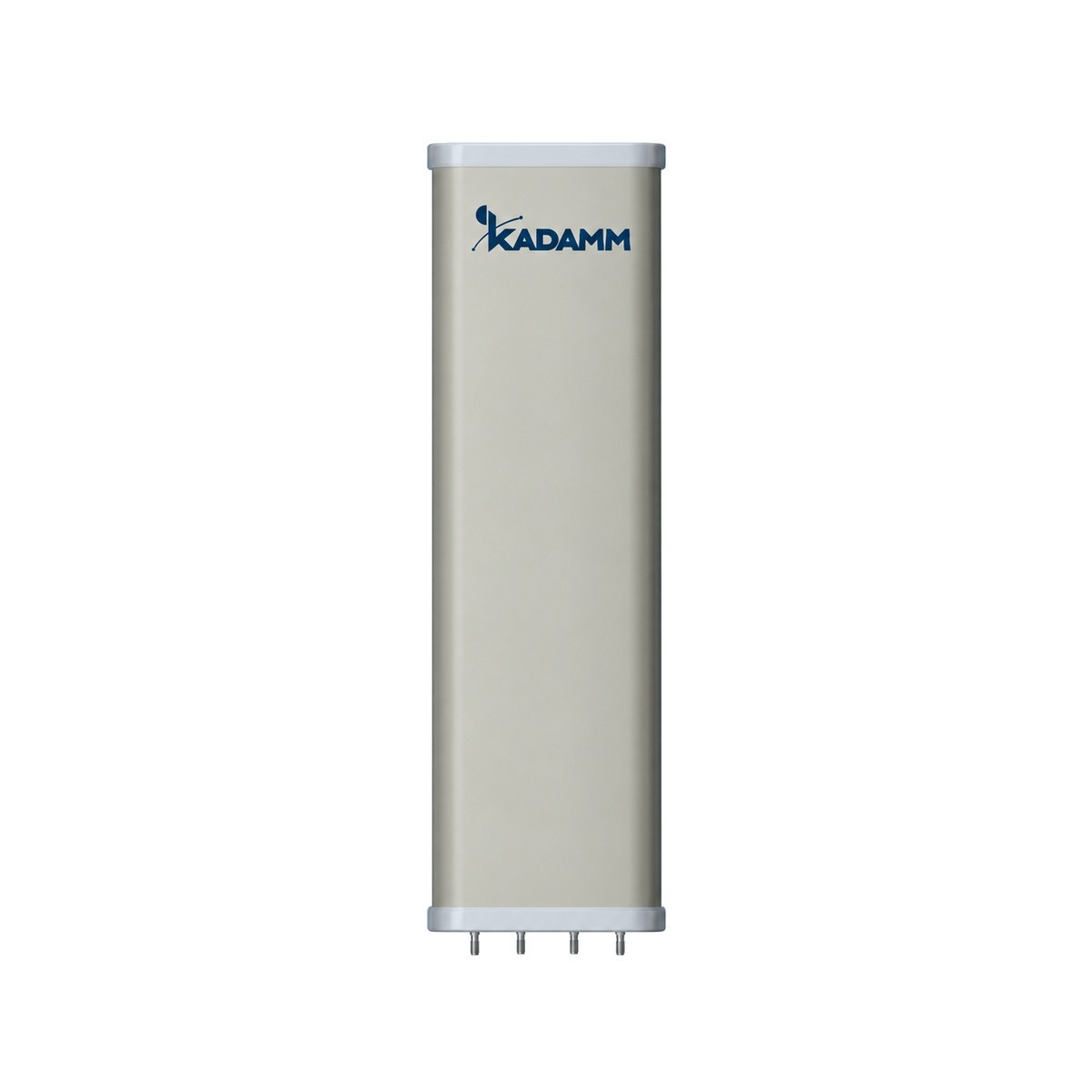

KADAMM O-ATP17-1447/1467S — наружная направленная панельная антенна 1447–1467 МГц, 17 дБи, 1 порт

KADAMM O-ATP17-1447/1467S — наружная направленная панельная антенна диапазона 1447–1467 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 65°, а назад — ослабленно.

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 1457 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1457 + 20·lg 3 ≈ 105,3 дБ. Антенна с усилением 17 дБи сокращает их на 17 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −40,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 500 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: степень защиты IP65; рабочая температура −40…+65 °C.

Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 51318.22 — документ, на который ссылается техническое описание O-ATP17-1447/1467S.
• IEC 60529 — документ, на который ссылается техническое описание O-ATP17-1447/1467S.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP17-1447/1467S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17 = 57 дБм, то есть около 501 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1457 МГц (середина полосы 1447–1467 МГц): L = 32,45 + 20·lg 1457 + 20·lg 1 = 95,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57 − 95,7 = −38,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Перед заказом KADAMM O-ATP17-1447/1467S сверьте с проектом:

• Частоты оборудования — внутри 1447–1467 МГц
• Мощность на порт — не выше 500 Вт
• Климат площадки — в пределах −40…+65 °C

• Разъёмы — N (розетка).
• Уличные соединения O-ATP17-1447/1467S после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление O-ATP17-1447/1467S включают в контур заземления и молниезащиты опоры по проекту.
