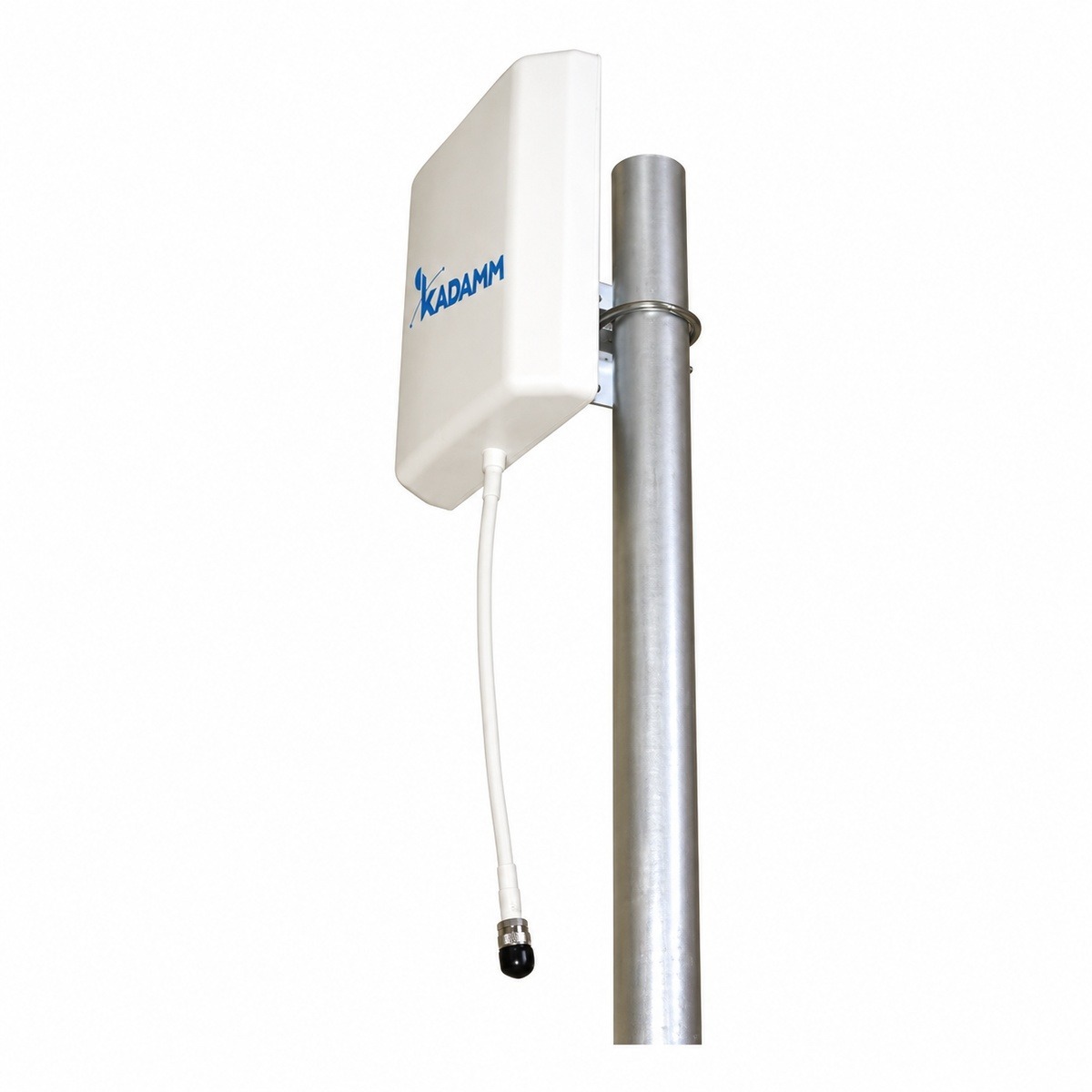

KADAMM O-ATP10-698/2700S — наружная панельная антенна: 698–960 МГц и 1700–2700 МГц, усиление 10 дБи, луч 70°.
О модели
Полоса 698–960 МГц и 1700–2700 МГц у KADAMM O-ATP10-698/2700S перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800 — на этих частотах модель и применяют. Усиление 10 дБи — у KADAMM O-ATP10-698/2700S заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 70°, в вертикальной — 55°.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 0,4 кг, размеры 210 × 180 × 44 мм. Крепление: на мачту (трубу).
На что смотреть при подборе
Технические характеристики
| Параметр | 698–960 МГц | 1700–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1700–2700 МГц | |
| Коэффициент усиления, дБи | 7 | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 55° | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 (698–960 МГц), ≤1,5 (1700–2700 МГц) | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 210 × 180 × 44 мм |
| Масса антенны | 0,4 кг |
| Цвет радома | Белый |
| Крепление | на мачту (трубу) |
Вопросы по модели
Рабочий диапазон O-ATP10-698/2700S — 698–960 / 1700–2700 МГц.
Коэффициент усиления O-ATP10-698/2700S — 10 дБи. Ширина луча по горизонтали — 70°.
У O-ATP10-698/2700S — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление O-ATP10-698/2700S: на мачту (трубу). Габариты 210 × 180 × 44 мм, масса 0,4 кг.
Техническое описание O-ATP10-698/2700S и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
