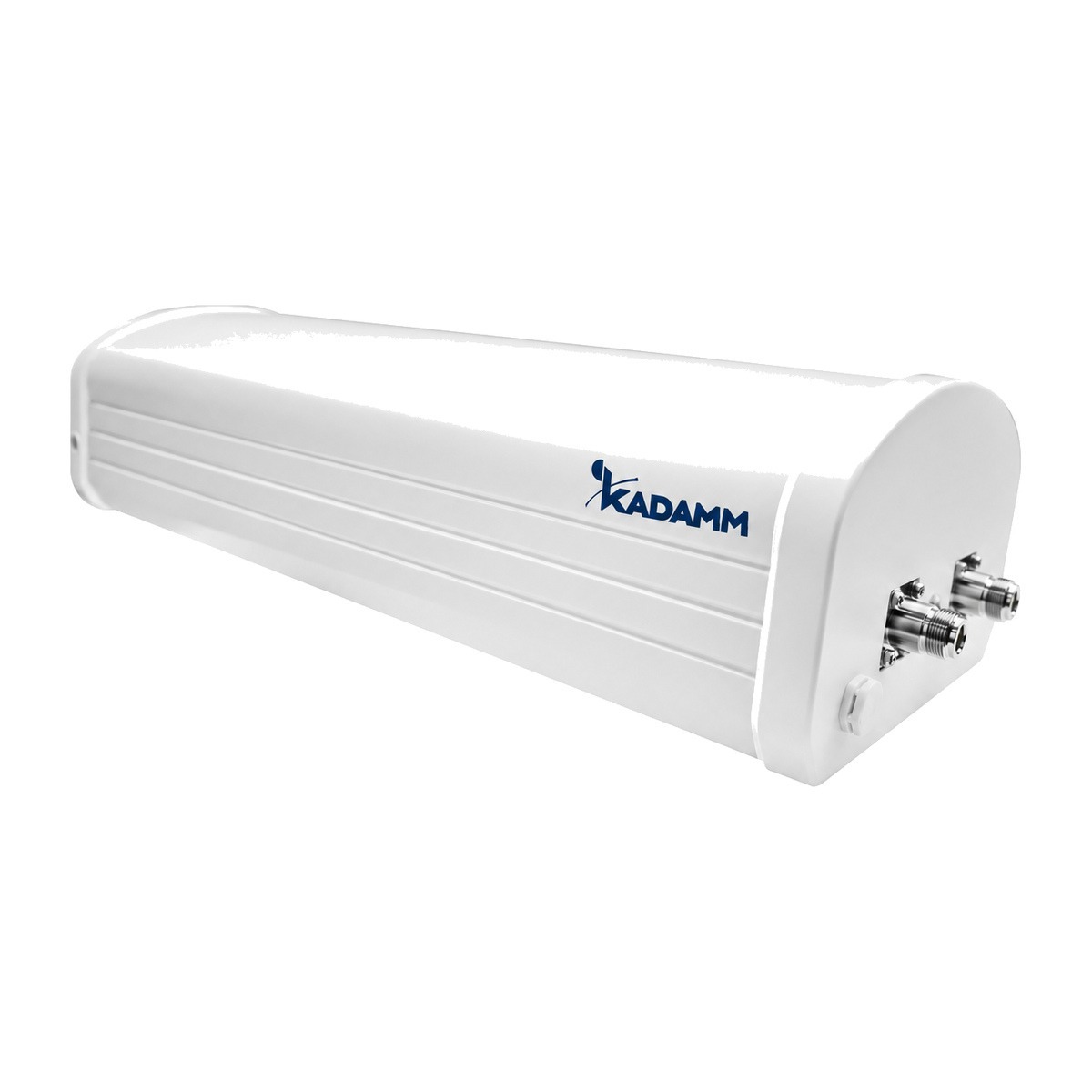

KADAMM O-ATP14-3300/4000M — наружная направленная панельная антенна 3300–4000 МГц, 14 дБи, 2 порта

KADAMM O-ATP14-3300/4000M — наружная направленная панельная антенна диапазона 3300–4000 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 65±7, а назад — ослабленно.

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Излучатели с кросс-поляризацией ±45° дают два независимых входа — для MIMO 2×2 модемов и маршрутизаторов LTE/5G.

Пример расчёта: на 3650 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 3650 + 20·lg 3 ≈ 113,2 дБ. Антенна с усилением 14 дБи сокращает их на 14 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −54,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 430 × 180 × 115; степень защиты IP65; рабочая температура −40…+70 °C.

Разъём — 2 × N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 51318.22 — документ, на который ссылается техническое описание O-ATP14-3300/4000M.
• IEC 60529 — документ, на который ссылается техническое описание O-ATP14-3300/4000M.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP14-3300/4000M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3650 МГц (середина полосы 3300–4000 МГц): L = 32,45 + 20·lg 3650 + 20·lg 1 = 103,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 103,7 = −49,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP14-3300/4000M:

Перед заказом KADAMM O-ATP14-3300/4000M сверьте с проектом:

• Частоты оборудования — внутри 3300–4000 МГц
• Мощность на порт — не выше 100 Вт
• Климат площадки — в пределах −40…+70 °C

• Наклон O-ATP14-3300/4000M: электрический 0.
• Разъёмы — 2 × N (розетка).
• Уличные соединения O-ATP14-3300/4000M после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление O-ATP14-3300/4000M включают в контур заземления и молниезащиты опоры по проекту.

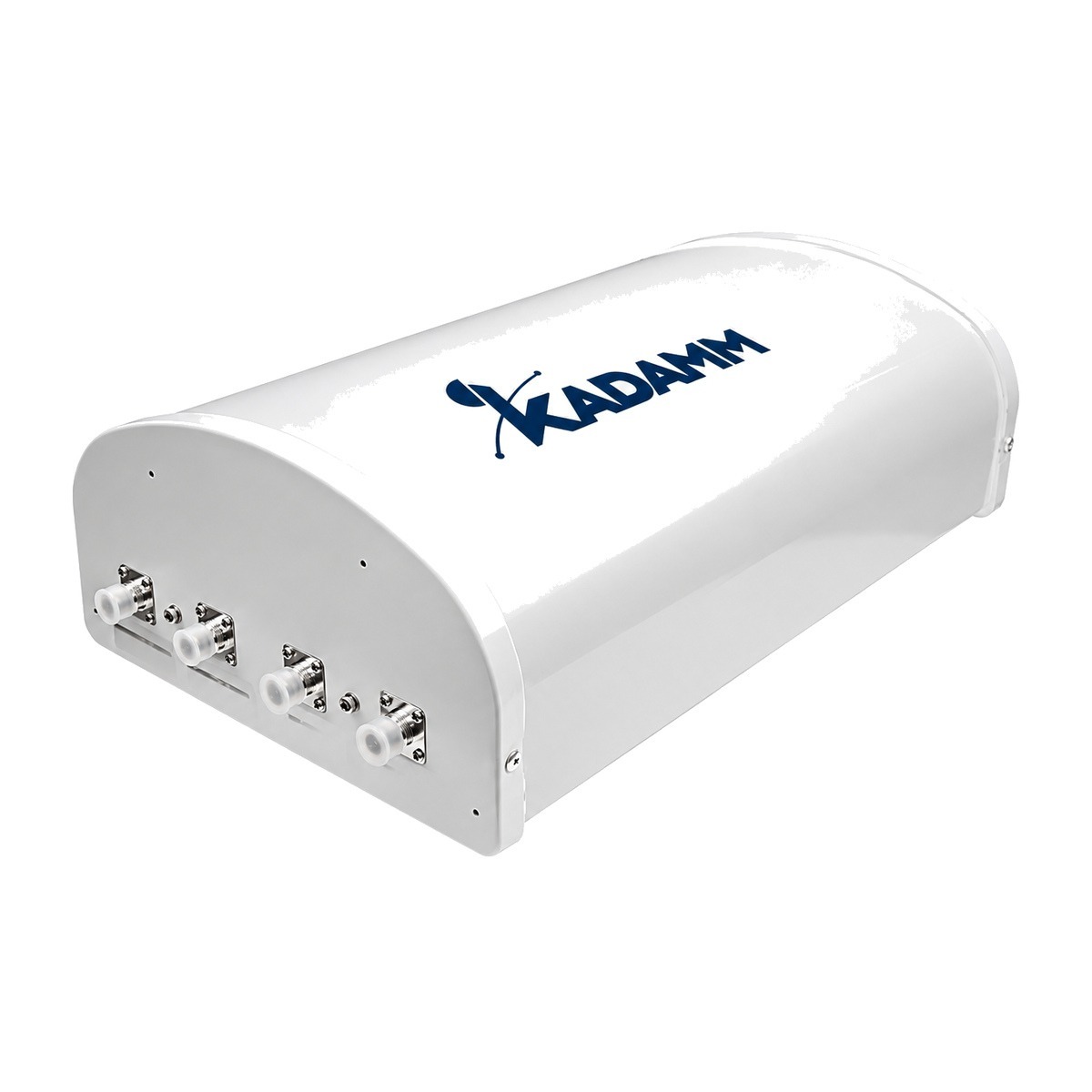

Другие модели этого раздела каталога KADAMM: Внешние антенны для репитеров и усилителей сотовой связи →
