KADAMM · Волноводные нагрузки

Волноводные нагрузки KADAMM в серии НВ-Н: 14 моделей, 840 МГц – 40 ГГц, соединители по таблице исполнений.

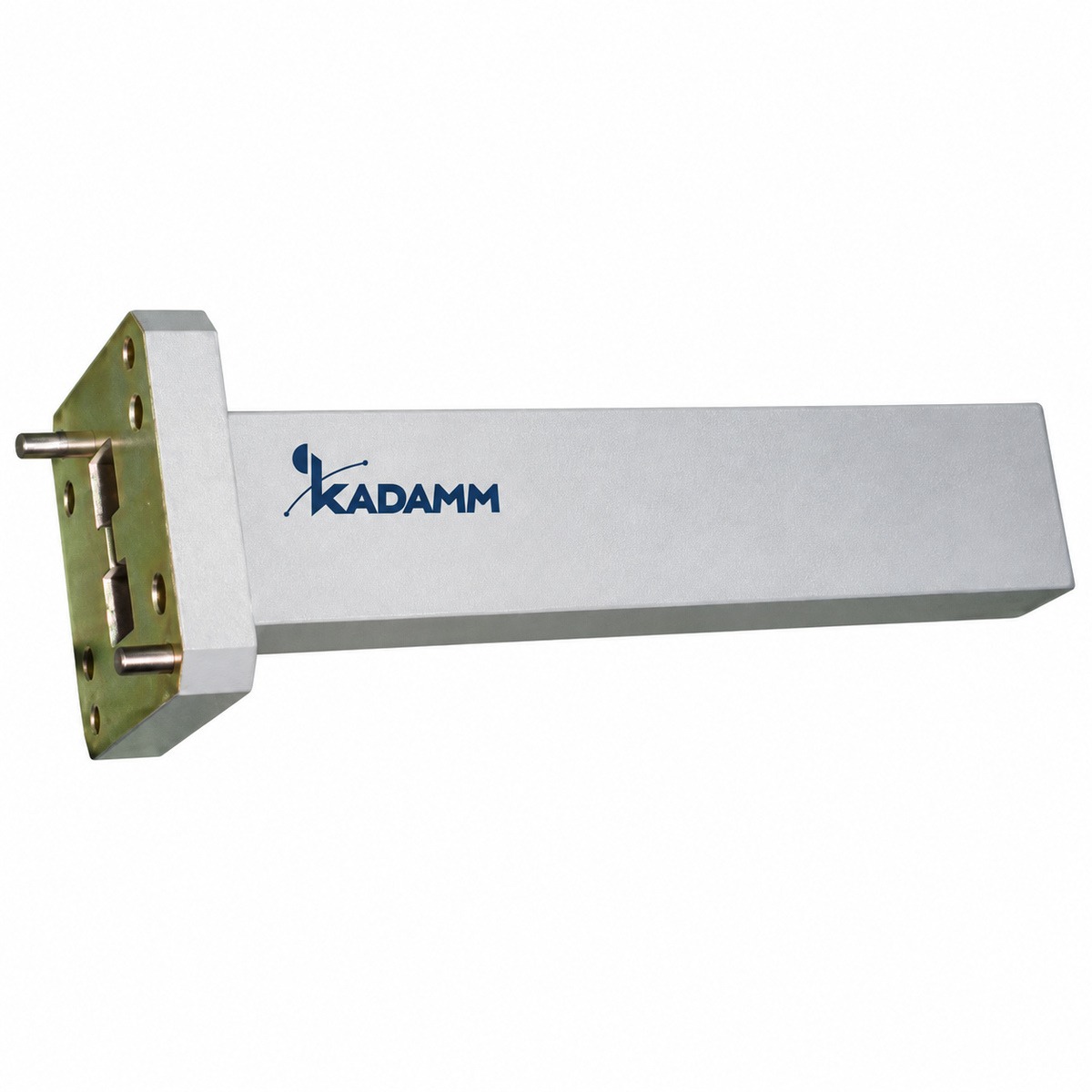

Согласованные нагрузки для Н-образных волноводов KADAMM НВ-Н

840 МГц – 40 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM НВ-Н поглощают мощность в волноводном тракте без отражения. В серии НВ-Н — 14 моделей, общий диапазон 840 МГц – 40 ГГц, соединители по таблице исполнений.

По моделям KADAMM НВ-Н: КСВН от 1,1 до 1,15; мощность от 0,5 до 5 Вт. Исполнения НВ-Н различаются по параметрам: частоты, мощность, КСВН, волновод, материал, фланец.

Типовые задачи для серии НВ-Н: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Нужное исполнение НВ-Н выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 840 МГц – 40 ГГцПолосу каждой модели НВ-Н смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыВыбирая модель НВ-Н, сверьте её полосу с крайними частотами вашей системы.

МощностьДопустимая мощность модели НВ-Н должна превышать мощность в тракте с запасом.

КСВНДля измерительных трактов берите исполнения НВ-Н с наименьшим КСВН.

ВолноводСечение волновода у модели НВ-Н выбирают по рабочему диапазону: у каждого сечения свой диапазон.

МатериалМатериал и покрытие модели НВ-Н выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Мощн., Вт	КСВН	Волновод	Материал	Фланец	Длина, мм
KADAMM НВ-WR42	18-26,5	2	1,1	WR42	медь	—	—
KADAMM НВ-WRD110-0,5	11-26,5	0,5	1,15	WRD110	медь	FP	150
KADAMM НВ-WRD150-5	1,5-3,6	5	1,15	WRD150	алюминий	FP	650
KADAMM НВ-WRD180-0,5	18-40	0,5	1,15	WRD180	медь	FP	109
KADAMM НВ-WRD200-5	2-4,8	5	1,15	WRD200	алюминий	FP	340
KADAMM НВ-WRD250-5	2,6-7,8	5	1,15	WRD250	алюминий	FP	300
KADAMM НВ-WRD350-5	3,5-8,2	5	1,15	WRD350	алюминий	FP	260
KADAMM НВ-WRD475-2	4,75-11	2	1,15	WRD475	алюминий	FP	200
KADAMM НВ-WRD500-2	5-18	2	1,15	WRD500	алюминий	FP	210
KADAMM НВ-WRD580-2	5,8-16	2	1,15	WRD580	алюминий	FP	210
KADAMM НВ-WRD650-1	6,5-18	1	1,15	WRD650	медь	FP	102
KADAMM НВ-WRD700-1	7-18,5	1	1,15	WRD700	медь	FP	200
KADAMM НВ-WRD750-1	7,5-18	1	1,15	WRD750	медь	FP	140
KADAMM НВ-WRD84-5	0,84-2	5	1,15	WRD84	алюминий	FP	720

Вопросы по серии

В каком диапазоне работает серия KADAMM НВ-Н?

Общий диапазон серии НВ-Н — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM НВ-Н?

В серии НВ-Н — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM НВ-Н?

Назовите артикул исполнения из таблицы, например «KADAMM НВ-WR42», и количество.

Какие документы есть на серию KADAMM НВ-Н?

К серии НВ-Н прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM НВ-Н под ваш тракт
