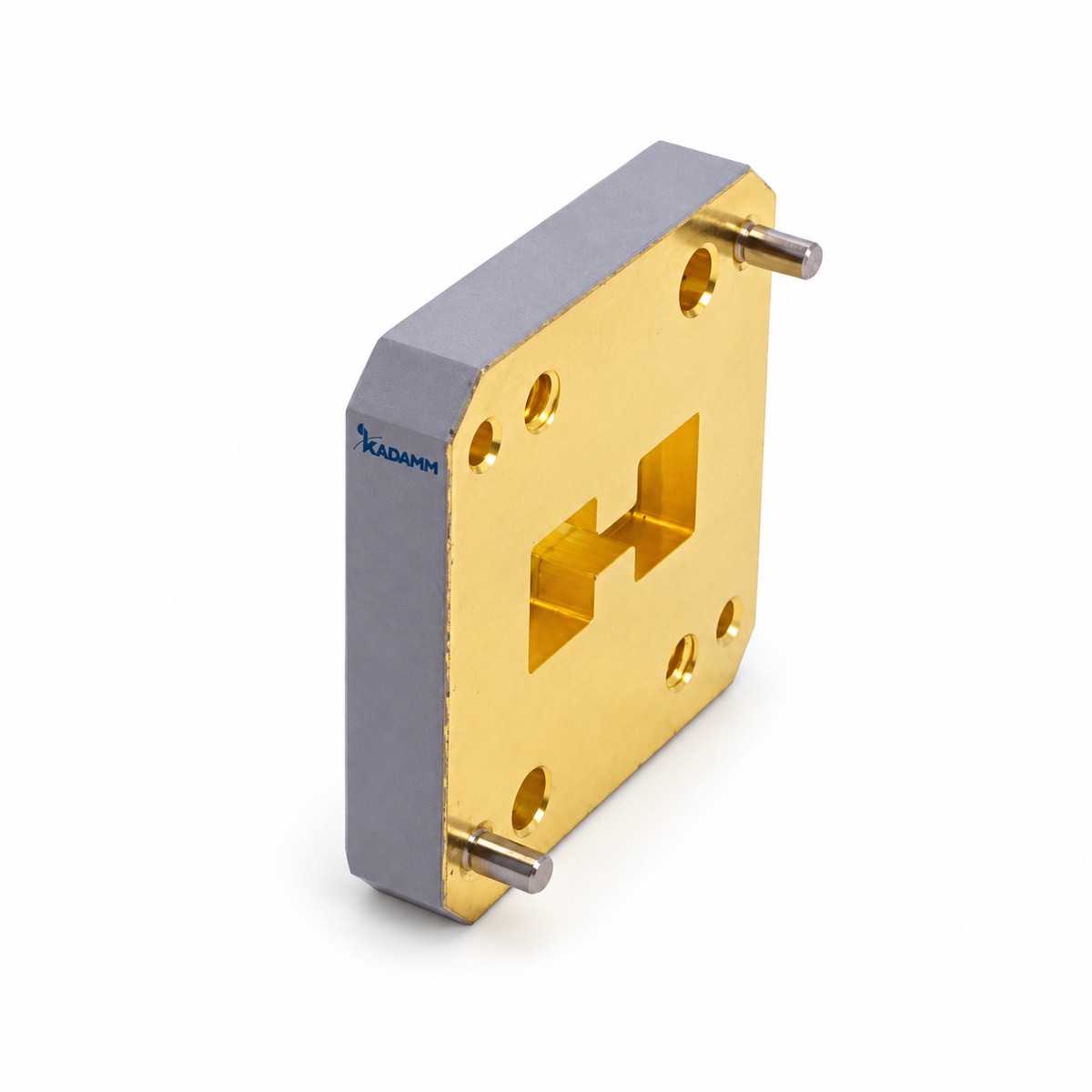

Короткозамкнутые нагрузки KADAMM (КАДАММ) серии НКЗ-Н: замыкают волноводный тракт и дают полное отражение.
О серии
KADAMM НКЗ-Н — короткозамкнутые нагрузки производства KADAMM (КАДАММ).
В серии 36 исполнений, общий охват частот — 840 МГц – 40 ГГц.
Исполнения НКЗ-Н различаются по параметрам: частоты, габариты, волновод, фланец, материал, смещение.
Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.
Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.
Принцип работы
Короткозамыкатель KADAMM НКЗ-Н закрывает волновод проводящей стенкой, и падающая волна отражается полностью, с известной фазой. Его используют как меру отражения при калибровке и при настройке волноводных узлов.
Конструкция и материалы
Узел KADAMM НКЗ-Н — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
36 исполнений, 10 рабочих полос. Самая широкая полоса — 2,6–7,8 ГГц у KADAMM НКЗ-WRD250.
Самое компактное исполнение — KADAMM НКЗ-WRD180.
Технические характеристики серии
Сводка по всем исполнениям KADAMM НКЗ-Н: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 840 МГц – 40 ГГц |
| Габариты, мм | от 22,4×22,4×4,8 до 219,7×135,7×12 |
| Волновод | 10 вариантов — по таблице исполнений |
| Фланец | 10 вариантов — по таблице исполнений |
| Материал | медь; алюминий |
| Смещение, длины волны | 1/4; 1/8; 3/8 |
| Смещение L, мм | от 1,6 до 40,31 |
| Рабочая температура, °C | −55…+85 |
| КСВН, не менее | 100 |
Как читать характеристики
Таблица исполнений
Все 36 исполнений серии НКЗ-Н с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Габариты, мм | Волновод | Фланец | Материал | Смещение, длины волны | Смещение L, мм |
|---|---|---|---|---|---|---|---|
| KADAMM НКЗ-WRD110 | 11-26,5 | 25,4×25,4×4,8 | WRD110 | FPWRD110C24 | медь | — | — |
| KADAMM НКЗ-WRD110-С1/4 | 11-26,5 | 25,4×25,4×6,37 | WRD110 | FPWRD110C24 | медь | 1/4 | 4,87 |
| KADAMM НКЗ-WRD110-С1/8 | 11-26,5 | 25,4×25,4×4,8 | WRD110 | FPWRD110C24 | медь | 1/8 | 2,44 |
| KADAMM НКЗ-WRD110-С3/8 | 11-26,5 | 25,4×25,4×8,81 | WRD110 | FPWRD110C24 | медь | 3/8 | 7,31 |
| KADAMM НКЗ-WRD180 | 18-40 | 22,4×22,4×4,8 | WRD180 | FPWRD180C24 | медь | — | — |
| KADAMM НКЗ-WRD180-С1/4 | 18-40 | 22,4×22,4×6,7 | WRD180 | FPWRD180C24 | медь | 1/4 | 3,2 |
| KADAMM НКЗ-WRD180-С1/8 | 18-40 | 22,4×22,4×5,1 | WRD180 | FPWRD180C24 | медь | 1/8 | 1,6 |
| KADAMM НКЗ-WRD180-С3/8 | 18-40 | 22,4×22,4×6,8 | WRD180 | FPWRD180C24 | медь | 3/8 | 4,8 |
| KADAMM НКЗ-WRD200 | 2-4,8 | 90,2×9,4×54,9 | WRD200 | FPWRD200D24 | алюминий | — | — |
| KADAMM НКЗ-WRD200-С1/4 | 2-4,8 | 90,2×54,9×32,9 | WRD200 | FPWRD200D24 | алюминий | 1/4 | 26,89 |
| KADAMM НКЗ-WRD200-С1/8 | 2-4,8 | 90,2×54,9×19,4 | WRD200 | FPWRD200D24 | алюминий | 1/8 | 13,44 |
| KADAMM НКЗ-WRD200-С3/8 | 2-4,8 | 90,2×54,9×46,3 | WRD200 | FPWRD200D24 | алюминий | 3/8 | 40,31 |
| KADAMM НКЗ-WRD250 | 2,6-7,8 | 81×8×62 | WRD250 | FPWRD250D30 | алюминий | — | — |
| KADAMM НКЗ-WRD250-С1/4 | 2,6-7,8 | 81×62×18,4 | WRD250 | FPWRD250D30 | алюминий | 1/4 | 16,38 |
| KADAMM НКЗ-WRD250-С1/8 | 2,6-7,8 | 81×62×10,2 | WRD250 | FPWRD250D30 | алюминий | 1/8 | 8,19 |
| KADAMM НКЗ-WRD250-С3/8 | 2,6-7,8 | 81×62×26,6 | WRD250 | FPWRD250D30 | алюминий | 3/8 | 24,57 |
| KADAMM НКЗ-WRD350 | 3,5-8,2 | 69,9×38,1×6,4 | WRD350 | FPWRD350D24 | алюминий | — | — |
| KADAMM НКЗ-WRD350-С1/8 | 3,5-8,2 | 69,9×50,8×9,9 | WRD350 | FPWRD350D24 | алюминий | 1/8 | 7,85 |
| KADAMM НКЗ-WRD350-С3/8 | 3,5-8,2 | 69,9×50,8×25,6 | WRD350 | FPWRD350D24 | алюминий | 3/8 | 23,55 |
| KADAMM НКЗ-WRD475 | 4,75-11 | 50×35,3×6,4 | WRD475 | FPWRD475D24 | медь | — | — |
| KADAMM НКЗ-WRD475-С1/4 | 4,75-11 | 50×35,3×13,69 | WRD475 | FPWRD475D24 | медь | 1/4 | 11,691 |
| KADAMM НКЗ-WRD475-С1/8 | 4,75-11 | 50×35,3×7,85 | WRD475 | FPWRD475D24 | медь | 1/8 | 5,85 |
| KADAMM НКЗ-WRD475-С3/8 | 4,75-11 | 50×35,3×19,55 | WRD475 | FPWRD475D24 | медь | 3/8 | 17,55 |
| KADAMM НКЗ-WRD580 | 5,8-16 | 50×35,3×6,4 | WRD580 | FPWRD580D28 | медь | — | — |
| KADAMM НКЗ-WRD580-С1/4 | 5,8-16 | 35×35×10,3 | WRD580 | FPWRD580D28 | медь | 1/4 | 8,33 |
| KADAMM НКЗ-WRD580-С1/8 | 5,8-16 | 35×35×6,4 | WRD580 | FPWRD580D28 | медь | 1/8 | 4,16 |
| KADAMM НКЗ-WRD580-С3/8 | 5,8-16 | 35×35×14,5 | WRD580 | FPWRD580D28 | медь | 3/8 | 12,49 |
| KADAMM НКЗ-WRD650 | 6,5-18 | 35×35×6,4 | WRD650 | FPWRD650D28 | медь | — | — |
| KADAMM НКЗ-WRD650-С1/4 | 6,5-18 | 35×35×9,2 | WRD650 | FPWRD650D28 | медь | 1/4 | 7,21 |
| KADAMM НКЗ-WRD650-С1/8 | 6,5-18 | 35×35×6,4 | WRD650 | FPWRD650D28 | медь | 1/8 | 3,6 |
| KADAMM НКЗ-WRD650-С3/8 | 6,5-18 | 35×35×12,8 | WRD650 | FPWRD650D28 | медь | 3/8 | 10,82 |
| KADAMM НКЗ-WRD750 | 7,5-18 | — | WRD750 | FPWRD750D24 | медь | — | — |
| KADAMM НКЗ-WRD750-С1/4 | 7,5-18 | 35×35×9,2 | WRD750 | FPWRD750D24 | медь | 1/4 | 7,16 |
| KADAMM НКЗ-WRD750-С1/8 | 7,5-18 | 35×35×6,4 | WRD750 | FPWRD750D24 | медь | 1/8 | 3,58 |
| KADAMM НКЗ-WRD750-С3/8 | 7,5-18 | 35×35×12,7 | WRD750 | FPWRD750D24 | медь | 3/8 | 10,74 |
| KADAMM НКЗ-WRD84 | 0,84-2 | 219,7×135,7×12 | WRD84 | FPWRD84D24 | алюминий | — | — |
Прочие параметры
| Параметр | Значение |
|---|---|
| Покрытие | химическое оксидирование — KADAMM НКЗ-WRD200, KADAMM НКЗ-WRD250 |
Как выбрать исполнение
Полосы исполнений серии KADAMM НКЗ-Н по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Какая длина волны на краях охвата серии НКЗ-Н и что из этого следует для монтажа.
Применение
Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.
Сколько исполнений НКЗ-Н работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM НКЗ-Н входят:
Техническое описание серии НКЗ-Н — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НКЗ-Н или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM НКЗ-Н | Короткозамыкатели Н-образных (двухгребневых) волноводов | 840 МГц – 40 ГГц | 36 | — |
| KADAMM НКЗ | Короткозамкнутые нагрузки волноводные (пластины) | 320 МГц – 112 ГГц | 29 | — |
| KADAMM НКЗ-С | Короткозамкнутые нагрузки волноводные со смещением | 320 МГц – 112 ГГц | 29 | — |
| KADAMM НКЗ-П | Короткозамкнутые нагрузки волноводные подвижные (поршни) | 320 МГц – 112 ГГц | 29 | — |
| KADAMM НКЗ-18 | Нагрузки холостого хода и короткого замыкания коаксиальные | до 18 ГГц | 2 | — |
Когда брать соседнюю серию: нужны частоты выше, чем у НКЗ-Н — KADAMM НКЗ; нужны частоты ниже, чем у НКЗ-Н — KADAMM НКЗ-18.
