Волноводные нагрузки KADAMM (КАДАММ) серии НВ-КВ: поглощают мощность в волноводном тракте без отражения.
О серии
KADAMM НВ-КВ — волноводные нагрузки производства KADAMM (КАДАММ).
В серии 14 исполнений.
Внутри серии НВ-КВ меняются фланец, сторона квадратного волновода — по ним и выбирают исполнение.
Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.
Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.
Принцип работы
В волноводной нагрузке KADAMM НВ-КВ клин или конус из материала с потерями постепенно заполняет сечение волновода, и волна гаснет по длине клина без резкого скачка сопротивления. КСВН нагрузки показывает остаточное отражение, допустимая мощность — сколько тепла корпус может отвести.
Конструкция и материалы

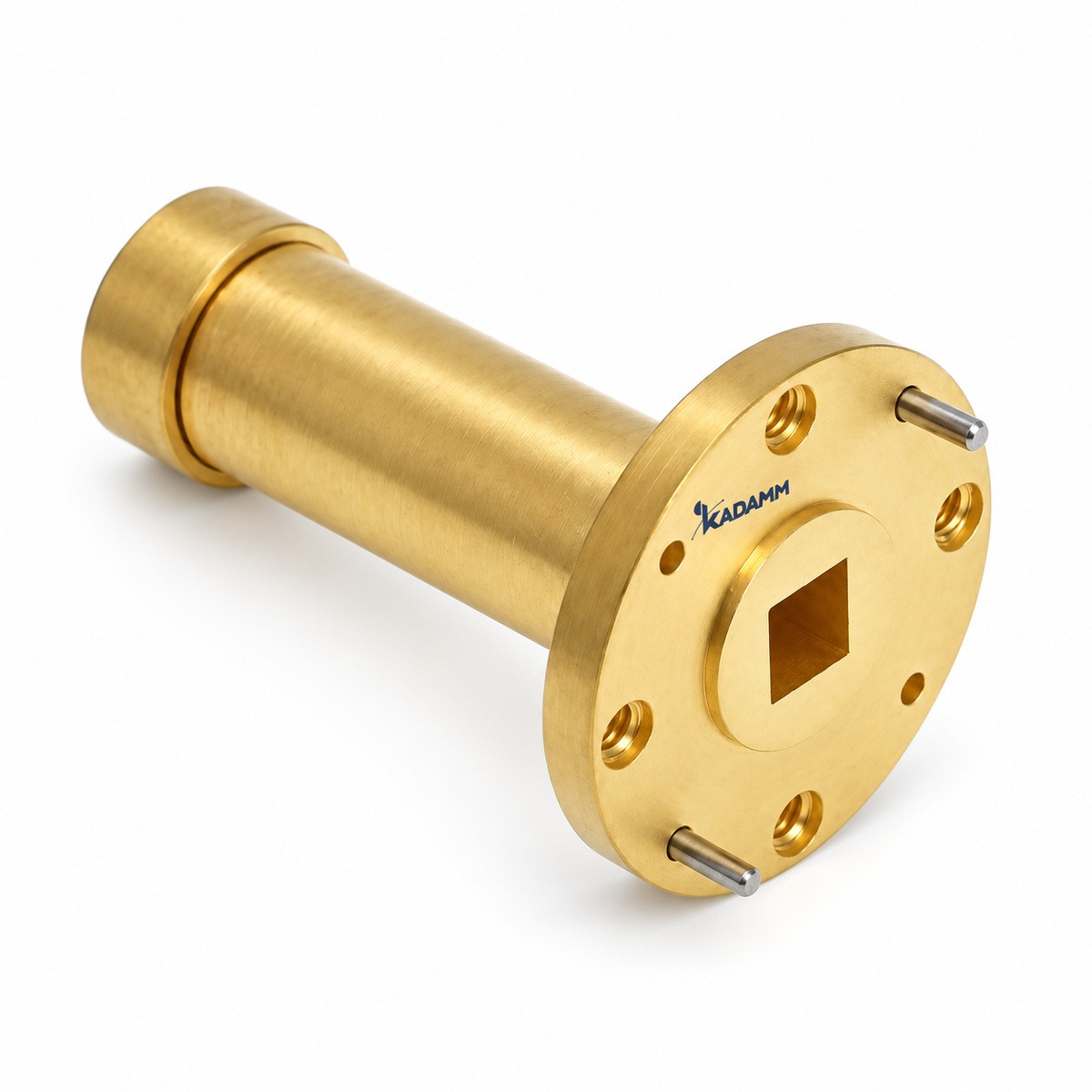

Нагрузка KADAMM НВ-КВ — отрезок волновода с поглощающим клином, закрытый с одного конца, с фланцем на другом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
Все исполнения серии НВ-КВ собраны в таблице ниже, с артикулами для заявки.
Технические характеристики серии
Сводка по всем исполнениям KADAMM НВ-КВ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Фланец | 12 вариантов — по таблице исполнений |
| Сторона квадратного волновода, мм | от 2,54 до 72,14 |
| Рабочая температура, °C | −55…+85 |
| Тип | малой мощности |
Таблица исполнений
Все 14 исполнений серии НВ-КВ с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Фланец | Сторона квадратного волновода, мм |
|---|---|---|
| KADAMM НВ-КВ-10,668 | UG-595/U-M | 10,668 |
| KADAMM НВ-КВ-12,954 | FBP180-M | 12,954 |
| KADAMM НВ-КВ-15,799 | FBP140-M | 15,799 |
| KADAMM НВ-КВ-19,05 | FBP120-M | 19,05 |
| KADAMM НВ-КВ-2,54 | UG-387/U-M | 2,54 |
| KADAMM НВ-КВ-22,86 | FBP100-M | 22,86 |
| KADAMM НВ-КВ-3,099 | UG-387/U-M | 3,099 |
| KADAMM НВ-КВ-3,759 | UG-385/U-M | 3,759 |
| KADAMM НВ-КВ-47,549 | FAP48-M | 47,549 |
| KADAMM НВ-КВ-5,69 | UG-383/U-M | 5,69 |
| KADAMM НВ-КВ-58,17 | FAP40-M | 58,17 |
| KADAMM НВ-КВ-7,112 | UG-381/U-M | 7,112 |
| KADAMM НВ-КВ-72,14 | FAP32-M | 72,14 |
| KADAMM НВ-КВ-8,636 | UG-595/U-M | 8,636 |
Как выбрать исполнение
Применение
Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM НВ-КВ входят:
Техническое описание серии НВ-КВ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НВ-КВ или соседней серии.
Термины и стандарты
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM НВ-КВ | Согласованные нагрузки квадратного волновода | — | 14 | — |
| KADAMM НВ-ММ | Нагрузки волноводные малой мощности | 1,13 – 112 ГГц | 27 | — |
| KADAMM НВ-СМ | Нагрузки волноводные средней мощности | 1,72 – 75,8 ГГц | 20 | — |
| KADAMM НВ-МГ | Нагрузки волноводные малогабаритные | 5,38 – 40 ГГц | 9 | — |
| KADAMM НВ-ВМ | Нагрузки волноводные высокой мощности | 2,17 – 59,6 ГГц | 24 | — |
