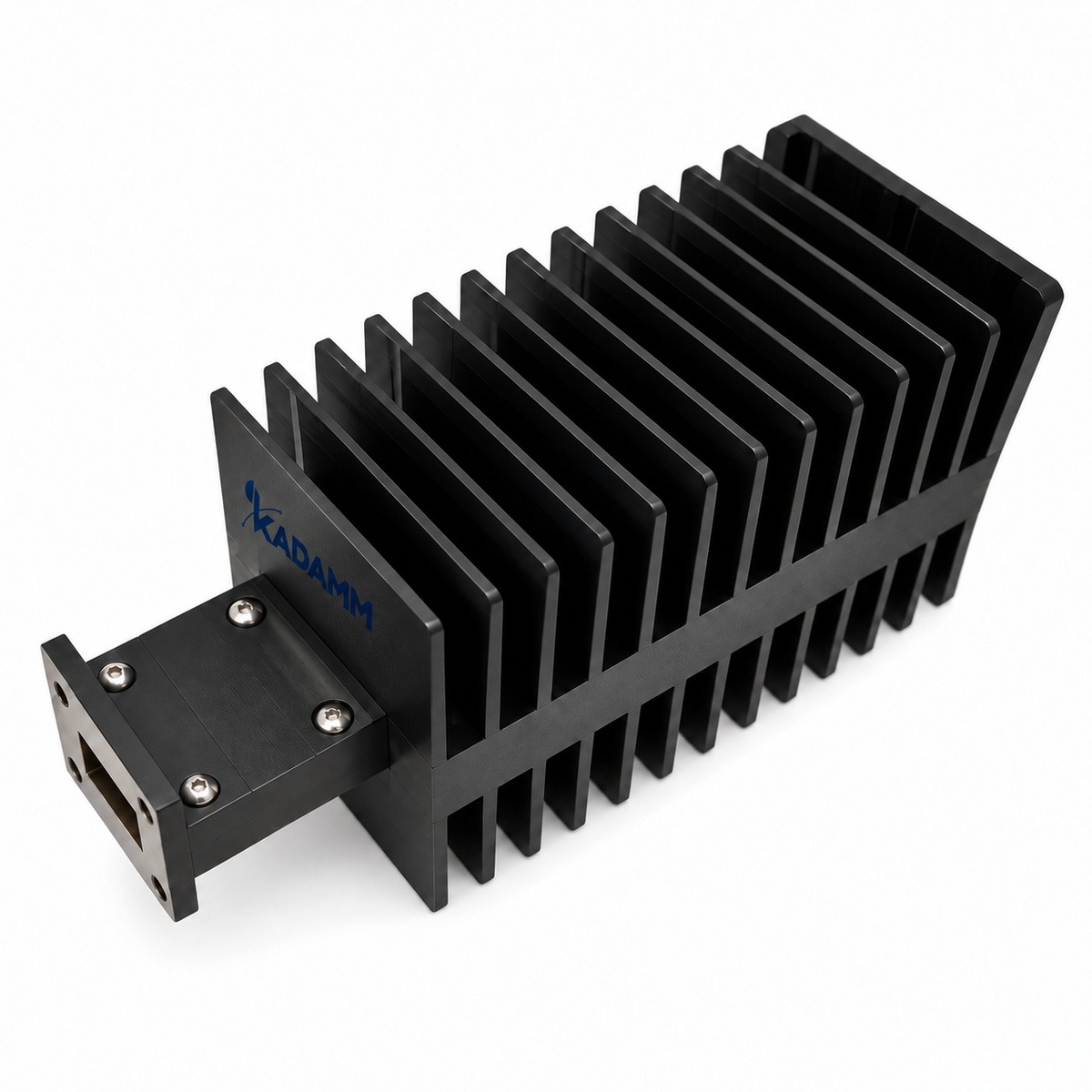

Нагрузки рассогласованные узкополосные KADAMM НР-У

Name: Нагрузки рассогласованные узкополосные KADAMM НР-У
Brand: КАДАММ
SKU: KADAMM НР-У

Производитель:КАДАММ

Артикул: KADAMM НР-У

Техническое описание серии KADAMM НР-У

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Рассогласованные нагрузки

Нагрузки рассогласованные узкополосные KADAMM НР-У

Рассогласованные нагрузки KADAMM (КАДАММ) серии НР-У: создают отражение с заданным КСВН.

исполнений 11средняя мощность до 1000 ВтКСВН от 1,5N, SMA, BNC, TNC

▤

Подберём Нагрузки рассогласованные узкополосные НР-У под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

исполнений

до 1000 Вт

средняя мощность

от 1,5

КСВН

N, SMA, BNC, TNC

подключение

О серии

KADAMM НР-У — рассогласованные нагрузки производства KADAMM (КАДАММ).

В серии 11 исполнений. Подключение — N, SMA, BNC, TNC.

Исполнения НР-У различаются по параметрам: средняя мощность, КСВН, соединители.

Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.

Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.

Разброс по исполнениям НР-У: КСВН — 1,5–5 (при КСВН 5 отражается около 44 % мощности); мощность — 2–1000 Вт. Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Свободный порт пассивного узла не оставляют открытым — на него ставят согласованную нагрузку.

Принцип работы

Рассогласованная нагрузка KADAMM НР-У намеренно отражает часть падающей волны: её КСВН задан заранее и известен точно. Такая мера отражения нужна, чтобы проверить измеритель КСВН или убедиться, что усилитель устойчив при неидеальной нагрузке.

Конструкция и материалы

Изделие KADAMM НР-У собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.

ПодключениеN — у 6 исполненийN, SMA, BNC, TNC — у 3 исполненийN, 7/16, IF45 — у 2 исполнений

Ключевые особенности

✓

До 1000 Вт
Наибольшую мощность держат KADAMM НР-1K-W-X-Y-Z.

✓

КСВН от 1,5
Лучшее согласование в серии — у KADAMM НР-02-W-X-Y-Z, KADAMM НР-1-W-X-Y-Z и ещё 9 исполнений.

✓

N, SMA, BNC, TNC
N — у 6 исполнений; N, SMA, BNC, TNC — у 3 исполнений; N, 7/16, IF45 — у 2 исполнений.

Технические характеристики серии

Сводка по всем исполнениям KADAMM НР-У: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Средняя мощность, Вт	от 2 до 1000
КСВН	1,5
Соединитель	N, SMA, BNC, TNC; N; N, 7/16, IF45
Рабочая температура, °C	-55–+125

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

КСВНПри КСВН 1,5 отражается 4 % падающей мощности, при КСВН 1,5 — 4 %.

МощностьВ столбце «Средняя мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 2 до 1000 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

Таблица исполнений

Все 11 исполнений серии НР-У с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Средняя мощность, Вт	КСВН	Соединитель
KADAMM НР-02-W-X-Y-Z	2	1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5	N, SMA, BNC, TNC
KADAMM НР-1-W-X-Y-Z	100	1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5	N, SMA, BNC, TNC
KADAMM НР-15-W-X-Y-N	150	1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5	N
KADAMM НР-1K-W-X-Y-Z	1000	1,5, 2, 2,5, 3, 3,5, 4	N, 7/16, IF45
KADAMM НР-2-W-X-Y-N	200	1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5	N
KADAMM НР-25-W-X-Y-N	250	1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5	N
KADAMM НР-3-W-X-Y-N-A(B)	300	1,5, 2, 2,5, 3, 3,5, 4	N
KADAMM НР-4-W-X-Y-N-A(B)	400	1,5, 2, 2,5, 3, 3,5, 4	N
KADAMM НР-5-W-X-Y-N	500	1,5, 2, 2,5, 3, 3,5, 4	N
KADAMM НР-50-W-X-Y-Z	50	1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5	N, SMA, BNC, TNC
KADAMM НР-8-W-X-Y-Z	800	1,5, 2, 2,5, 3, 3,5, 4	N, 7/16, IF45

Как заказать

Позиция в артикуле	Что подставить
W	начальная частота полосы, МГц
X	конечная частота полосы, МГц; полоса — в пределах ±5 % от средней частоты F0; F0 не выше 5 ГГц у НР-02…НР-25, 4 ГГц у НР-3…НР-8, 2 ГГц у НР-1K; шаг частоты каталогом не задан — целые МГц
Y	КСВН — из колонки «КСВН» модели: 1,5; 2; 2,5; 3; 3,5; 4 (у НР-02…НР-25 — также 4,5 и 5)
Z	соединитель из колонки «Соединитель» модели (N, SMA, BNC, TNC или N, 7/16, IF45) и пол соединителя: (в) — вилка, (р) — розетка; например N(р)
А / Б (вместо A(B))	корпус НР-3 и НР-4: А — 305×98×60 мм, Б — 330×130×140 мм

Как выбрать исполнение

1Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

2КСВН. Если этот параметр для вас главный, начните с KADAMM НР-02-W-X-Y-Z, KADAMM НР-1-W-X-Y-Z и ещё 9 исполнений.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: N — у 6 исполнений; N, SMA, BNC, TNC — у 3 исполнений; N, 7/16, IF45 — у 2 исполнений.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Как собрать полный артикул

Выберите модель серии НР-У и варианты в полях ниже — полный артикул исполнения соберётся сразу.

Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.

Подбор артикула

Модель

Артикул для заказа:

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM НР-У с наибольшим в серии КСВН 1,5.

1Два исполнения с КСВН 1,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,5 − 1) / (1,5 + 1) = 0,4; суммарный КСВН (1 + 0,4) / (1 − 0,4) = 2,33, отражается 16 % мощности.

Применение

Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.

Проверка устойчивости усилителей

Поверка измерителей КСВН

Калибровка

Монтаж и подключение

✓Изделия KADAMM НР-У включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM НР-У входят:

✓Рассогласованная нагрузка

✓Паспорт изделия

Техническое описание серии НР-У — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НР-У или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM НР-У	Нагрузки рассогласованные узкополосные	—	11	N, SMA, BNC, TNC
KADAMM НР-1	Нагрузки рассогласованные регулируемые	850 МГц – 2,17 ГГц	2	N
KADAMM НР-Ш	Нагрузки рассогласованные широкополосные	до 10 ГГц	22	N, SMA, 7/16
KADAMM НК	Нагрузки согласованные 50 Ом коаксиальные	до 110 ГГц	162	N, SMA, TNC, SMP
KADAMM НК75	Нагрузки согласованные 75 Ом коаксиальные	до 3 ГГц	22	BNC, F, N

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM НР-1; нужны согласованные нагрузки — KADAMM НК.

Когда выбирают Нагрузки рассогласованные узкополосные KADAMM НР-У: Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.

Вопросы и ответы

Можно ли оставить порт делителя или циркулятора свободным?+

Нет: открытый порт отражает мощность обратно в тракт и нарушает работу узла. На свободный порт ставят согласованную нагрузку.

Какую мощность выдерживают исполнения НР-У?+

От 2 до 1000 Вт. Наибольшую мощность держат KADAMM НР-1K-W-X-Y-Z.

У какого исполнения НР-У самый низкий КСВН?+

Самый низкий КСВН — 1,5 — у KADAMM НР-02-W-X-Y-Z, KADAMM НР-1-W-X-Y-Z и ещё 9 исполнений.

Как изделия KADAMM НР-У подключаются к тракту?+

Подключение у серии НР-У — N, SMA, BNC, TNC. По таблице: N — у 6 исполнений; N, SMA, BNC, TNC — у 3 исполнений; N, 7/16, IF45 — у 2 исполнений. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM НР-У отличается от KADAMM НР-1?+

KADAMM НР-1 — «Нагрузки рассогласованные регулируемые», охват 850 МГц – 2,17 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН НР-У в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,5 это 4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение НР-У?+

Назовите полный артикул из таблицы, например «KADAMM НР-02-W-X-Y-Z», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM НР-У?+

В блоке документов — техническое описание серии НР-У и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
