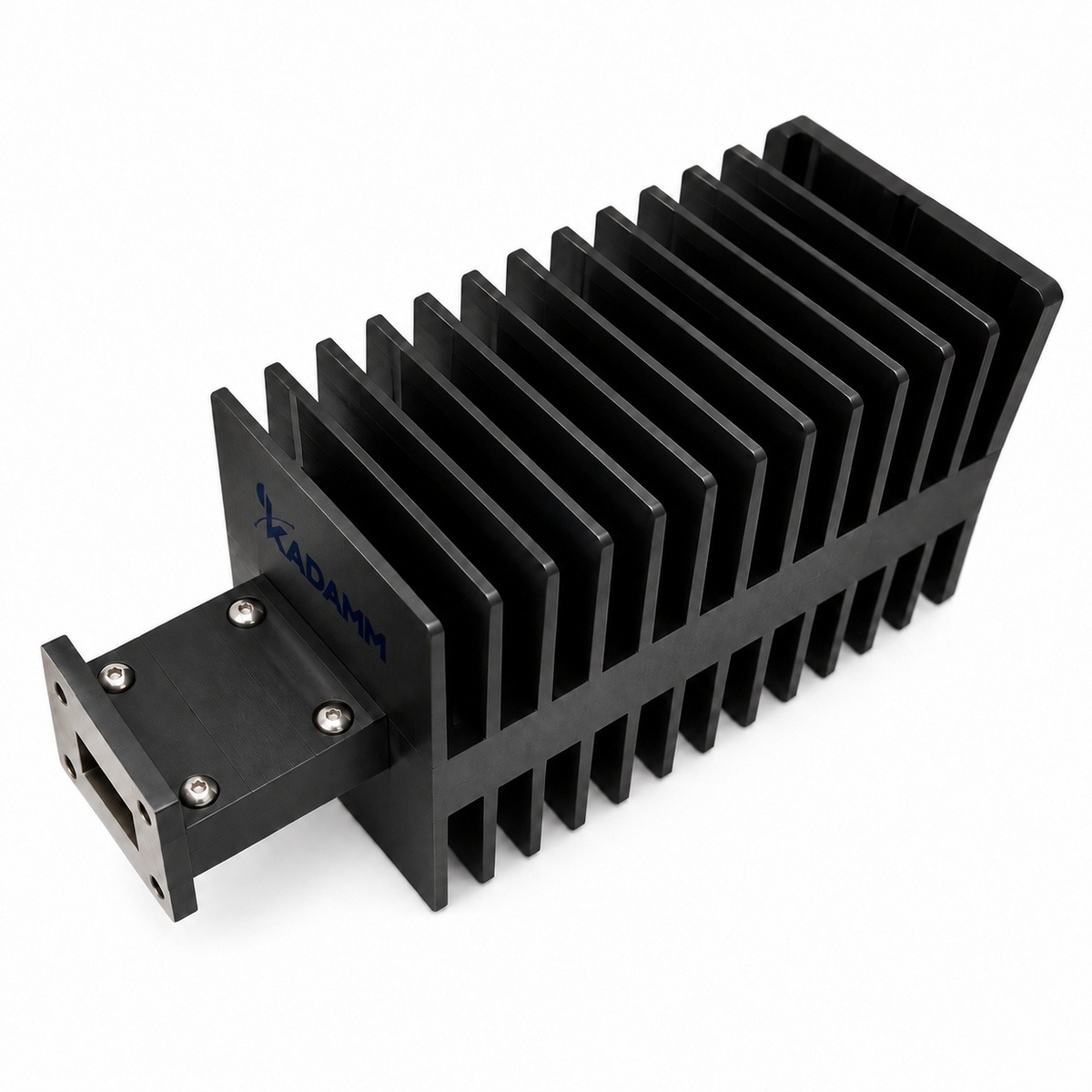

Нагрузки рассогласованные широкополосные KADAMM НР-Ш

Name: Нагрузки рассогласованные широкополосные KADAMM НР-Ш
Brand: КАДАММ
SKU: KADAMM НР-Ш

Производитель:КАДАММ

Артикул: KADAMM НР-Ш

Техническое описание серии KADAMM НР-Ш

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Рассогласованные нагрузки

Нагрузки рассогласованные широкополосные KADAMM НР-Ш

Рассогласованные нагрузки KADAMM (КАДАММ) серии НР-Ш: создают отражение с заданным КСВН.

охват частот серии до 10 ГГцисполнения 22средняя мощность до 300 ВтКСВН от 1,5

▤

Подберём Нагрузки рассогласованные широкополосные НР-Ш под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 10 ГГц

охват частот серии

исполнения

до 300 Вт

средняя мощность

от 1,5

КСВН

О серии

KADAMM НР-Ш — рассогласованные нагрузки производства KADAMM (КАДАММ).

В серии 22 исполнения, общий охват частот — до 10 ГГц. Подключение — N, SMA, 7/16.

Внутри серии НР-Ш меняются частоты, средняя мощность, КСВН, соединители — по ним и выбирают исполнение.

Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.

Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.

Разброс по исполнениям НР-Ш: КСВН — 1–6 (при КСВН 6 отражается около 51 % мощности); мощность — 25–300 Вт. Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Свободный порт пассивного узла не оставляют открытым — на него ставят согласованную нагрузку.

Принцип работы

Рассогласованная нагрузка KADAMM НР-Ш намеренно отражает часть падающей волны: её КСВН задан заранее и известен точно. Такая мера отражения нужна, чтобы проверить измеритель КСВН или убедиться, что усилитель устойчив при неидеальной нагрузке.

Конструкция и материалы

Изделие KADAMM НР-Ш собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.

Ключевые особенности

✓

До 10 ГГц
22 исполнения, 6 рабочих полос. Самая широкая полоса — 30–500 МГц у KADAMM НР-1-30-500-Y-Z-A(B).

✓

До 300 Вт
Наибольшую мощность держат KADAMM НР-3-30-500-Y-Z, KADAMM НР-3-500-800-Y-Z и ещё 1 исполнение.

✓

КСВН от 1,5
Лучшее согласование в серии — у KADAMM НР-2-9000-10000-Y-N(р).

✓

N, SMA, 7/16
Подключение по исполнениям — в столбце «Соединитель» таблицы.

Технические характеристики серии

Сводка по всем исполнениям KADAMM НР-Ш: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–10 ГГц
Средняя мощность, Вт	от 25 до 300
КСВН	от 1 до 3
Соединитель	N, SMA, 7/16; N, SMA; N; SMA
Рабочая температура, °C	-55–+125

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии НР-Ш — 9–10 ГГц, самая широкая — 30–500 МГц.

КСВНПри КСВН 1,5 отражается 4 % падающей мощности, при КСВН 3 — 25 %.

МощностьВ столбце «Средняя мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 25 до 300 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

Таблица исполнений

Все 22 исполнения серии НР-Ш с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Средняя мощность, Вт	КСВН	Соединитель
KADAMM НР-1-30-500-Y-Z-A(B)	0,03–0,5	100	1–6 (±7%)	N, SMA, 7/16
KADAMM НР-1-500-800-Y-Z-A(B)	0,5–0,8	100	1–6 (±7%)	N, SMA, 7/16
KADAMM НР-1-800-2200-Y-Z-A(B)	0,8–2,2	100	1–6 (±7%)	N, SMA, 7/16
KADAMM НР-15-30-500-Y-Z-A(B)	0,03–0,5	150	1–6 (±7%)	N, SMA
KADAMM НР-15-500-800-Y-Z-A(B)	0,5–0,8	150	1–6 (±7%)	N, SMA
KADAMM НР-15-800-2200-Y-Z-A(B)	0,8–2,2	150	1–6 (±7%)	N, SMA
KADAMM НР-2-30-500-Y-Z	0,03–0,5	200	1–6 (±7%)	N, SMA
KADAMM НР-2-500-800-Y-Z	0,5–0,8	200	1–6 (±7%)	N, SMA
KADAMM НР-2-800-2200-Y-Z	0,8–2,2	200	1–6 (±7%)	N, SMA
KADAMM НР-2-9000-10000-Y-N(р)	9–10	200	1,5±0,3, 1,8±0,4, 2,0±0,4, 2,5±0,3, 3,0±0,5	N
KADAMM НР-25-30-500-Y-Z	0,03–0,5	250	1–6 (±7%)	N, SMA
KADAMM НР-25-500-800-Y-Z	0,5–0,8	250	1–6 (±7%)	N, SMA
KADAMM НР-25-600-3900-2,5-SMA(р)	0,6–3,9	25	2,5±0,2	SMA
KADAMM НР-25-800-2200-Y-Z	0,8–2,2	250	1–6 (±7%)	N, SMA
KADAMM НР-3-30-500-Y-Z	0,03–0,5	300	1–6 (±7%)	N, SMA
KADAMM НР-3-500-800-Y-Z	0,5–0,8	300	1–6 (±7%)	N, SMA
KADAMM НР-3-800-2200-Y-Z	0,8–2,2	300	1–6 (±7%)	N, SMA
KADAMM НР-30-600-3900-3-SMA	0,6–3,9	30	3±0,5	SMA
KADAMM НР-50-0-8000-3-N	0–8	50	3±0,3	N
KADAMM НР-50-30-500-Y-Z-A(B)	0,03–0,5	50	1–6 (±7%)	N, SMA, 7/16
KADAMM НР-50-500-800-Y-Z-A(B)	0,5–0,8	50	1–6 (±7%)	N, SMA, 7/16
KADAMM НР-50-800-2200-Y-Z-A(B)	0,8–2,2	50	1–6 (±7%)	N, SMA, 7/16

Как заказать

Позиция в артикуле	Что подставить
Y	КСВН: любое значение от 1 до 6 (допуск ±7 %); у НР-2-9000-10000 — 1,5; 1,8; 2,0; 2,5 или 3,0
Z	соединитель из колонки «Соединитель» модели (N, SMA, 7/16 — у 50 и 100 Вт; N, SMA — у 150–300 Вт) и пол соединителя: (в) — вилка, (р) — розетка; например N(в)
А / Б (вместо A(B))	корпус: НР-50 — А Ø38×95 мм, Б 90×130×75 мм; НР-1 и НР-15 — А 153×76×76 мм, Б 155×130×75 мм

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 900 МГц перекрывают 9 исполнений, в том числе KADAMM НР-1-800-2200-Y-Z-A(B) и KADAMM НР-15-800-2200-Y-Z-A(B).

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3КСВН. Если этот параметр для вас главный, начните с KADAMM НР-2-9000-10000-Y-N(р).

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM НР-Ш по таблице; справа — сколько исполнений с такой полосой.

Как собрать полный артикул

Выберите модель серии НР-Ш и варианты в полях ниже — полный артикул исполнения соберётся сразу.

Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.

Подбор артикула

Модель

Артикул для заказа:

Расчётный пример

Задача. Какая длина волны на краях охвата серии НР-Ш и что из этого следует для монтажа.

1На верхней частоте 10 ГГц: λ = 300 / 10 = 30 мм.

2Отрезок проводника длиннее десятой доли волны — здесь 3 мм — уже ведёт себя как линия передачи, поэтому выводы и перемычки на верхней частоте делают как можно короче.

Применение

Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.

Проверка устойчивости усилителей

Поверка измерителей КСВН

Калибровка

Сколько исполнений НР-Ш работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц21 исполнение

1–4 ГГц (L, S)9 исполнений

4–12 ГГц (C, X)2 исполнения

Сценарии по отраслям

РадиолокацияВ полосах S, C и X работают 10 исполнений НР-Ш, например KADAMM НР-1-800-2200-Y-Z-A(B). В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до X работают 10 исполнений НР-Ш, например KADAMM НР-1-800-2200-Y-Z-A(B). В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C работают 1 исполнение НР-Ш, например KADAMM НР-50-0-8000-3-N. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд НР-Ш пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM НР-Ш включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM НР-Ш входят:

✓Рассогласованная нагрузка

✓Паспорт изделия

Техническое описание серии НР-Ш — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НР-Ш или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM НР-Ш	Нагрузки рассогласованные широкополосные	до 10 ГГц	22	N, SMA, 7/16
KADAMM НР-1	Нагрузки рассогласованные регулируемые	850 МГц – 2,17 ГГц	2	N
KADAMM НР-У	Нагрузки рассогласованные узкополосные	—	11	N, SMA, BNC, TNC
KADAMM НК	Нагрузки согласованные 50 Ом коаксиальные	до 110 ГГц	162	N, SMA, TNC, SMP
KADAMM НК75	Нагрузки согласованные 75 Ом коаксиальные	до 3 ГГц	22	BNC, F, N

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM НР-1; нужны согласованные нагрузки — KADAMM НК.

Когда выбирают Нагрузки рассогласованные широкополосные KADAMM НР-Ш: Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.

Вопросы и ответы

Можно ли оставить порт делителя или циркулятора свободным?+

Нет: открытый порт отражает мощность обратно в тракт и нарушает работу узла. На свободный порт ставят согласованную нагрузку.

Какой диапазон частот у изделий KADAMM НР-Ш?+

Серия НР-Ш в целом перекрывает до 10 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения НР-Ш?+

От 25 до 300 Вт. Наибольшую мощность держат KADAMM НР-3-30-500-Y-Z, KADAMM НР-3-500-800-Y-Z и ещё 1 исполнение.

У какого исполнения НР-Ш самый низкий КСВН?+

Самый низкий КСВН — 1,5 — у KADAMM НР-2-9000-10000-Y-N(р).

Как изделия KADAMM НР-Ш подключаются к тракту?+

Подключение у серии НР-Ш — N, SMA, 7/16. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM НР-Ш отличается от KADAMM НР-1?+

KADAMM НР-1 — «Нагрузки рассогласованные регулируемые», охват 850 МГц – 2,17 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН НР-Ш в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 3 это 25 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение НР-Ш?+

Назовите полный артикул из таблицы, например «KADAMM НР-1-30-500-Y-Z-A(B)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM НР-Ш?+

В блоке документов — техническое описание серии НР-Ш и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
