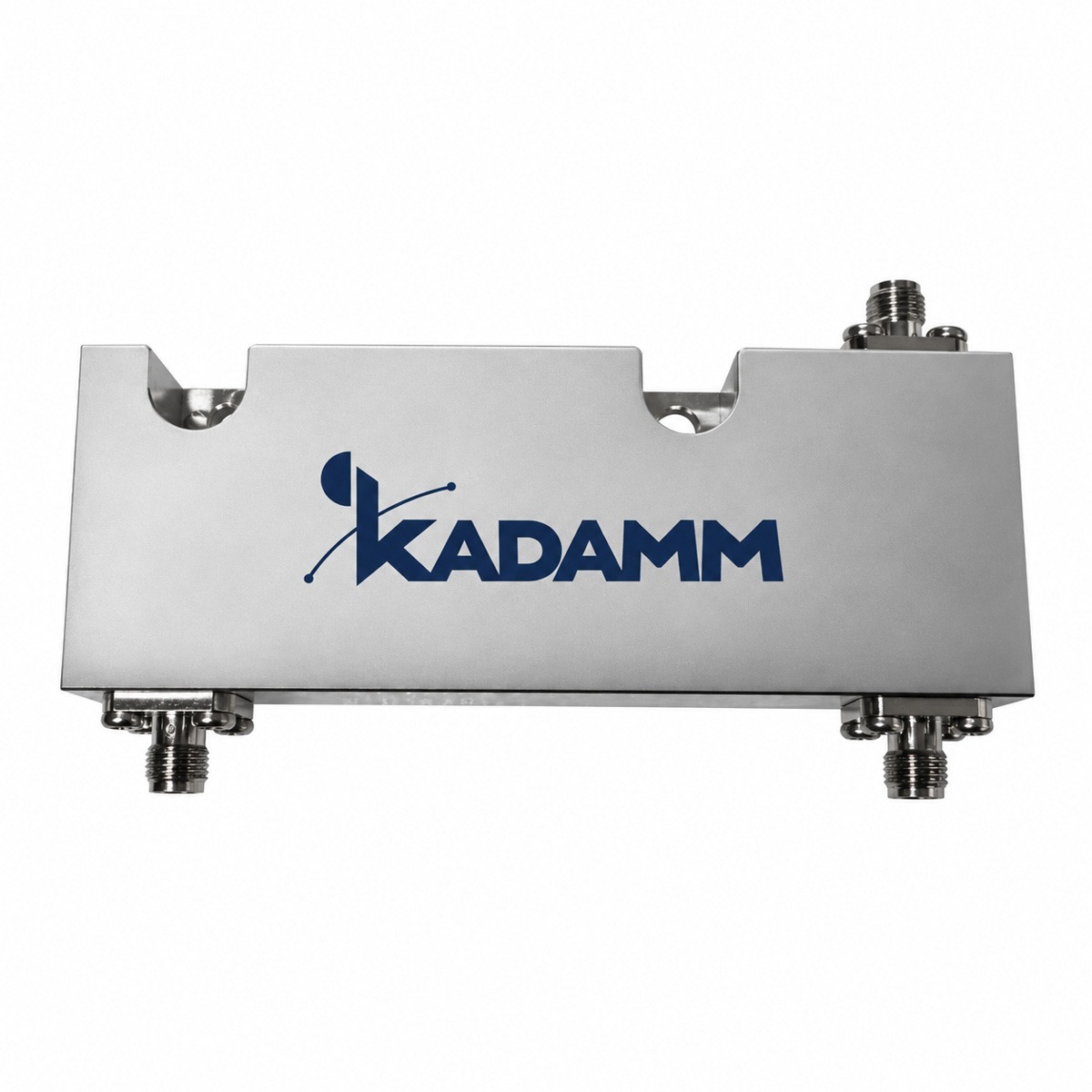

Ответвители направленные коаксиальные: 800–2170 МГц.
Что представляет собой устройство
KADAMM НО-800/2170 — ответвители направленные коаксиальные диапазона 800–2170 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); рабочая температура — −30…+65 °C.
В серии 2 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 800–2170 МГц, у НО-800/2700-DC — 800–2700 МГц
- Разъём SMA (розетка), у НО-800/2700-DC — уточняйте у менеджера
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 800–2170 МГц, у НО-К — 800–2500 МГц
- Разъём SMA (розетка), у НО-К — SMA или N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 800–2170 МГц, у НО-1000/2000 — 1000–2000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-800/2170 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–2170 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-800/2170-SMA | 10 | 800–2170 | 50 Вт | ≤ 1,25 | — | SMA (розетка) | ≤1,0 дБ |
| KADAMM НО-15-800/2170-SMA | 15 | 800–2170 | 50 Вт | ≤ 1,25 | — | SMA (розетка) | ≤0,4 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-800/2170.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НО-800/2170.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-800/2170:
Перед заказом KADAMM НО-800/2170 сверьте с проектом:
- Частоты оборудования — внутри 800–2170 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- После затяжки соединения НО-800/2170 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление НО-800/2170 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-800/2170 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-800/2170 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-800/2170 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

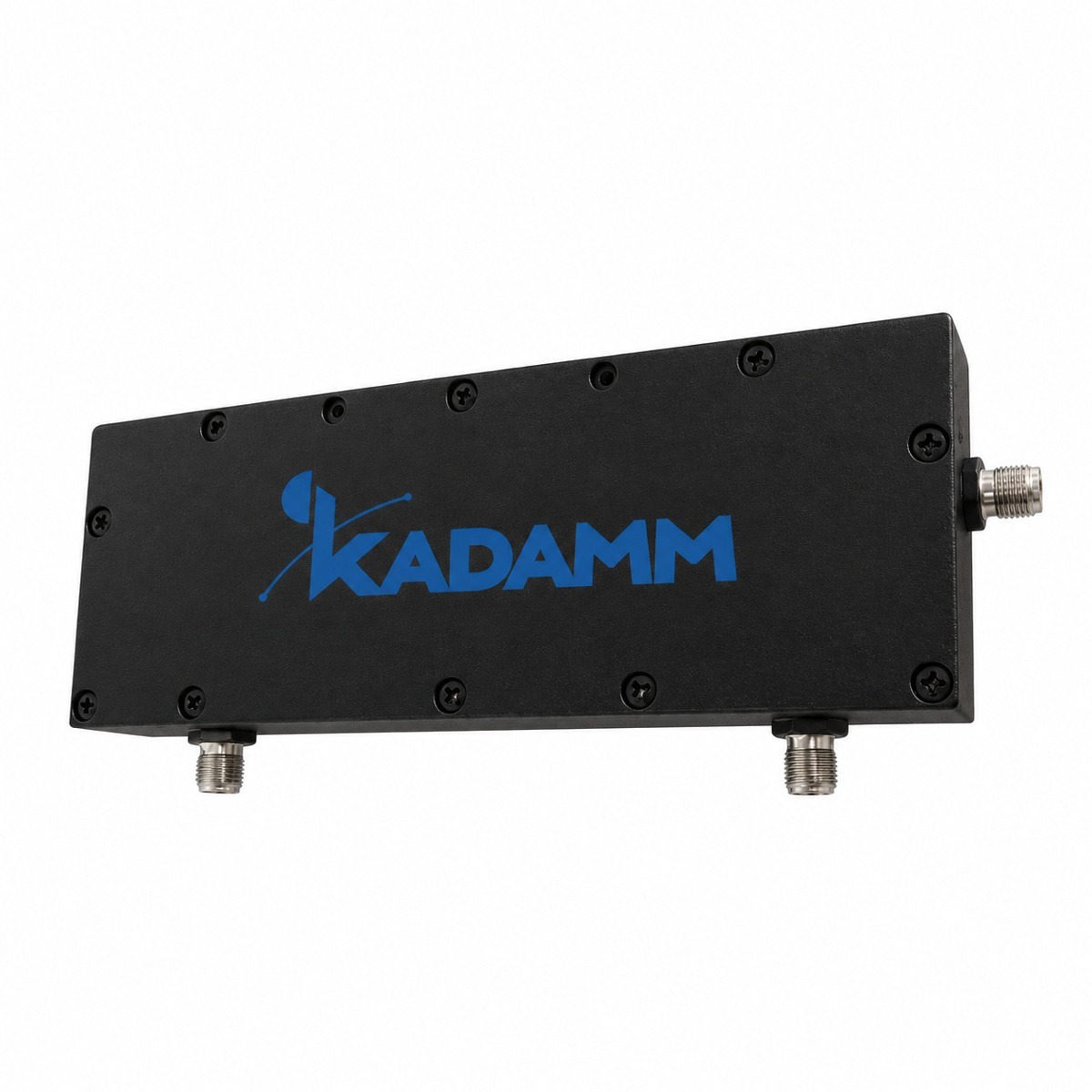

| Параметр | KADAMM НО-800/2170 | KADAMM НО-800/2700-DC | KADAMM НО-К | KADAMM НО-1000/2000 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 800–2170 МГц | 800–2700 МГц | 800–2500 МГц | 1000–2000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | — | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
