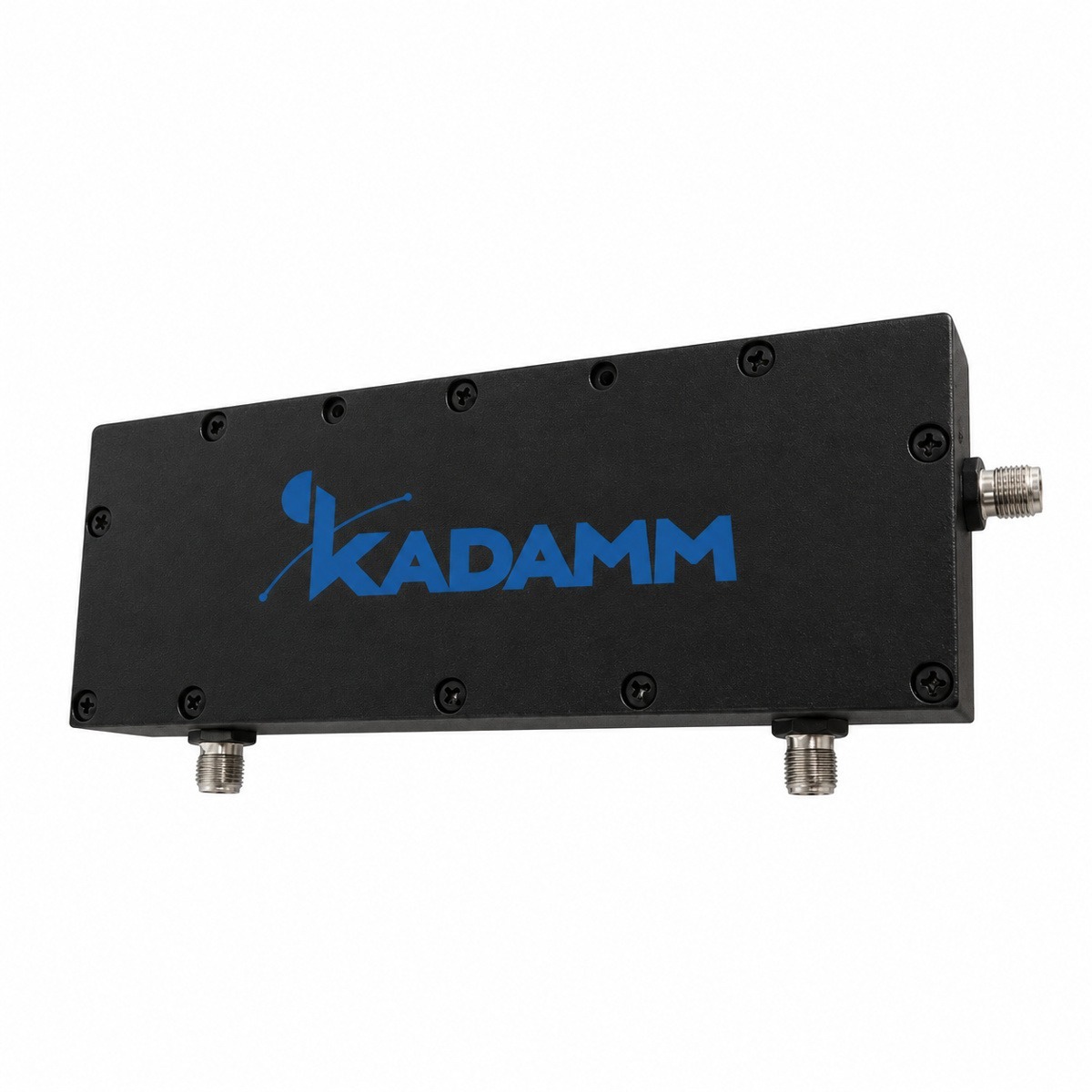

Ответвители направленные коаксиальные: 1000–2000 МГц.
Что представляет собой устройство
KADAMM НО-1000/2000 — ответвители направленные коаксиальные диапазона 1000–2000 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); рабочая температура — −35…+65 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 1000–2000 МГц, у НО-800/2170 — 800–2170 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1000–2000 МГц, у НО-К — 800–2500 МГц
- Разъём SMA (розетка), у НО-К — SMA или N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1000–2000 МГц, у НО-800/2700-DC — 800–2700 МГц
- Разъём SMA (розетка), у НО-800/2700-DC — уточняйте у менеджера
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-1000/2000 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1000–2000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+65 °C |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-1000/2000-SMA | 10 | 1000–2000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,8 дБ |
| KADAMM НО-30-1000/2000-SMA | 30 | 1000–2000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,4 дБ |
| KADAMM НО-40-1000/2000-SMA | 40 | 1000–2000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,4 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-1000/2000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НО-1000/2000.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-1000/2000:
Перед заказом KADAMM НО-1000/2000 сверьте с проектом:
- Частоты оборудования — внутри 1000–2000 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- После затяжки соединения НО-1000/2000 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление НО-1000/2000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-1000/2000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-1000/2000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-1000/2000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM НО-1000/2000 | KADAMM НО-800/2170 | KADAMM НО-К | KADAMM НО-800/2700-DC |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1000–2000 МГц | 800–2170 МГц | 800–2500 МГц | 800–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Направленные ответвители и мосты →
