Направленные ответвители: 800–2500 МГц, 12–50 дБ, 200–500 Вт.
Что представляет собой устройство

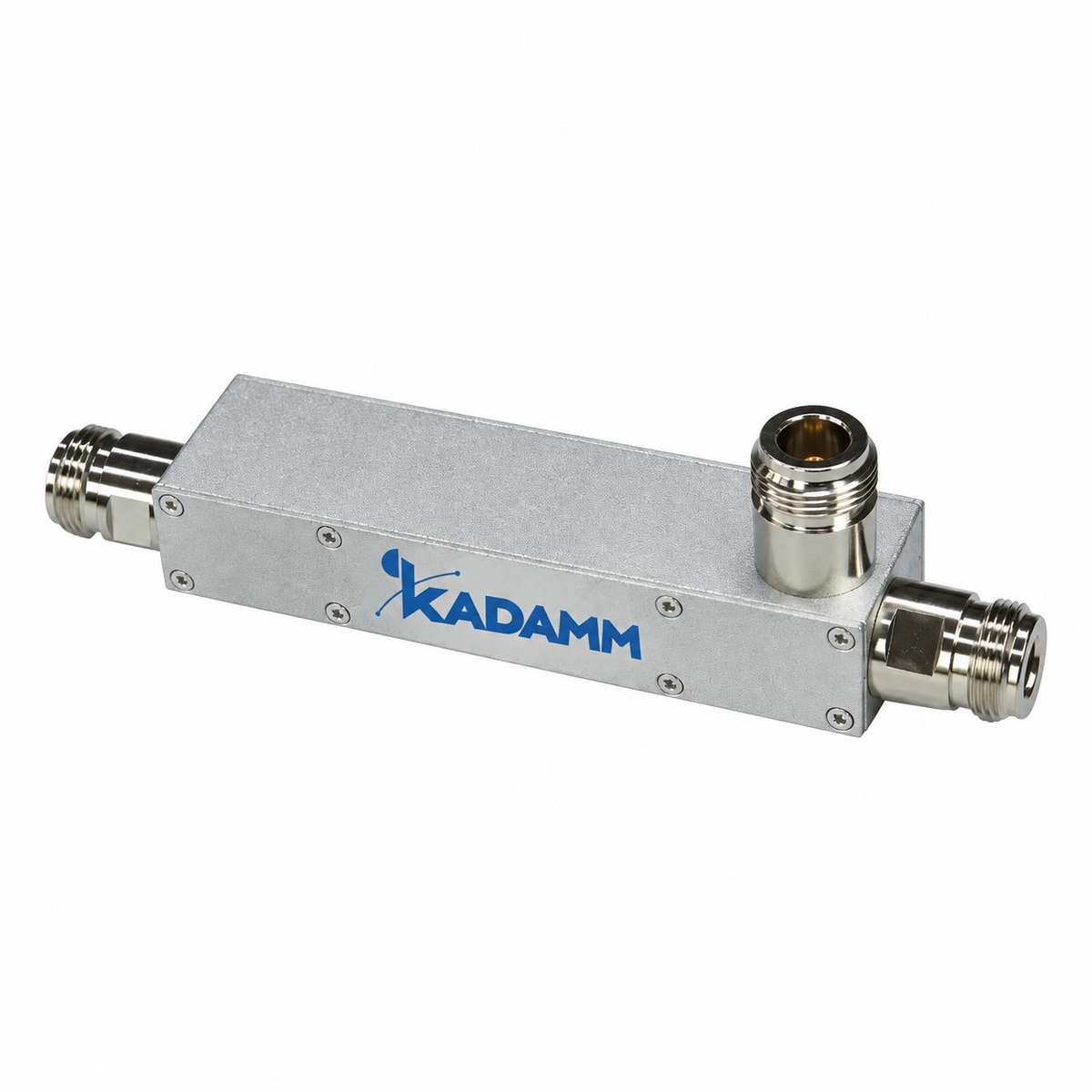

KADAMM НО-К — направленные ответвители диапазона 800–2500 МГц, 12–50 дБ, 200–500 Вт. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA / N; конструкция — направленные ответвители.
В серии 6 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Потери, дБ, Мощность, Вт, КСВН, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 800–2500 МГц, у НО-800/2700-DC — 800–2700 МГц
- Разъём SMA или N, у НО-800/2700-DC — уточняйте у менеджера
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 800–2500 МГц, у НО-698/2700 — 698–2700 МГц
- Разъём SMA или N, у НО-698/2700 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 800–2500 МГц, у НО-3-694/2700-N — 694–2700 МГц
- Разъём SMA или N, у НО-3-694/2700-N — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-К с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 800–2500 МГц, 12–50 дБ, 200–500 Вт |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | металлический |
| Габариты, масса | уточняйте у менеджера |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Мощность, Вт | КСВН | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НО-К-12-800/2500-N | 12 | 800–2500 | 0,6 | 200 | ≤1,2 | N–F |
| KADAMM НО-К-35-800/2500-N | 35 | 800–2500 | 0,25 | 200 | ≤1,2 | N–F |
| KADAMM НО-К-50-800/2500-716 | 50 | 800–2500 | 0,25 | 500 | ≤1,2 | DIN–F |
| KADAMM НО-К-30-800/2500-716 | 30 | 800–2500 | 0,25 | 500 | ≤1,2 | DIN–F |
| KADAMM НО-К-35-800/2500-716 | 35 | 800–2500 | 0,25 | 500 | ≤1,2 | DIN–F |
| KADAMM НО-К-40-800/2500-716 | 40 | 800–2500 | 0,25 | 500 | ≤1,2 | DIN–F |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-К.
- 3GPP TS 36.104 — полосы НО-К покрывают 5 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-К:
Перед заказом KADAMM НО-К сверьте с проектом:
- Частоты оборудования — внутри 800–2500 МГц
- Разъёмы — SMA или N
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA / N.
- Разъёмы НО-К на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление НО-К включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-К и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-К и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-К пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM НО-К | KADAMM НО-800/2700-DC | KADAMM НО-698/2700 | KADAMM НО-3-694/2700-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 800–2500 МГц | 800–2700 МГц | 698–2700 МГц | 694–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | — | 0,3 кг | 0,25 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
