Ответвители направленные с проходом постоянного тока: 800–2700 МГц.
Что представляет собой устройство

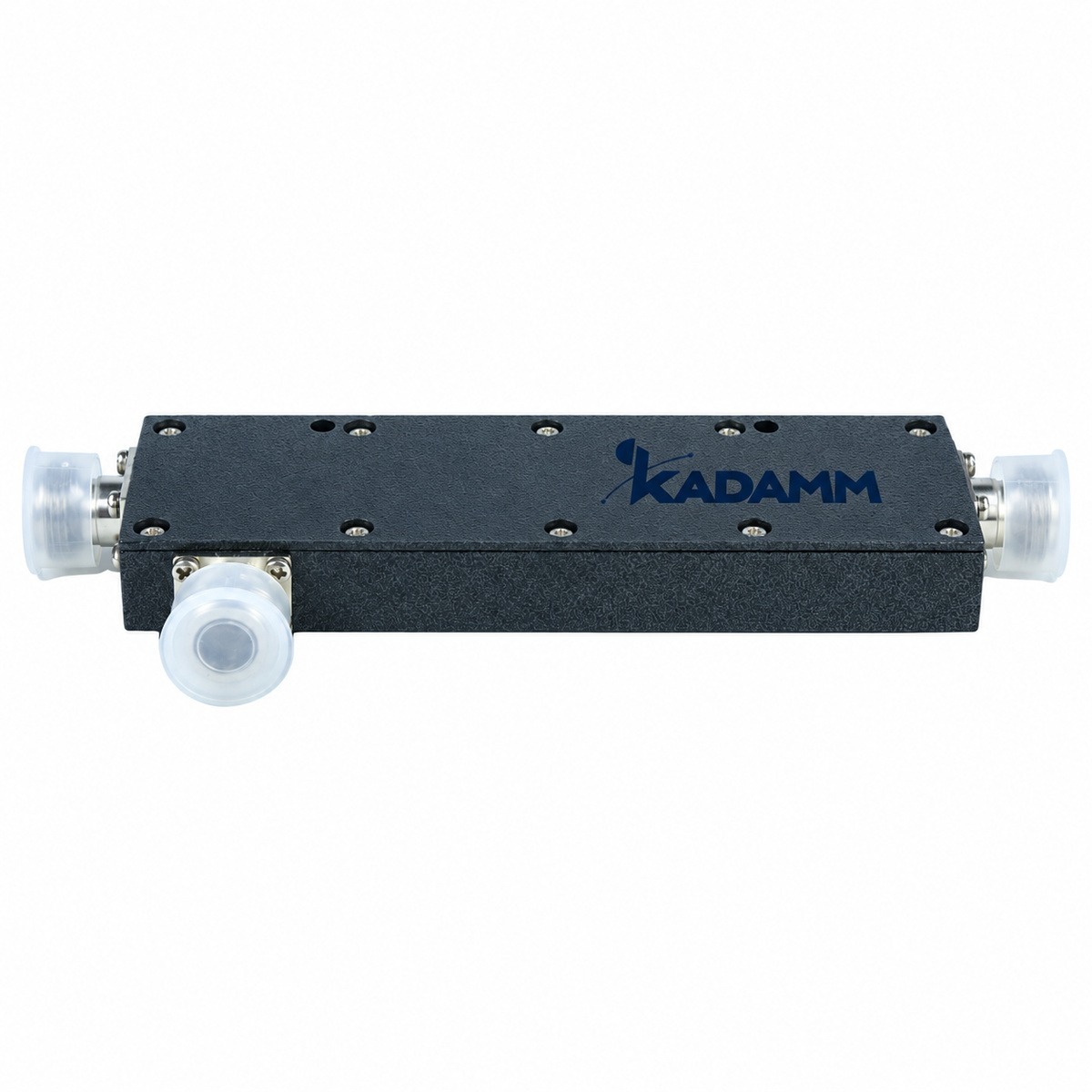

KADAMM НО-800/2700-DC — ответвители направленные с проходом постоянного тока диапазона 800–2700 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 5–20 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: вносимое ослабление — ≤2,0 / ≤1,0 / ≤0,8 / ≤0,4 дБ (5 / 10 / 15 / 20 дБ); КСВН — ≤1,25; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
В серии 4 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Отклонение, дБ, Потери, дБ) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

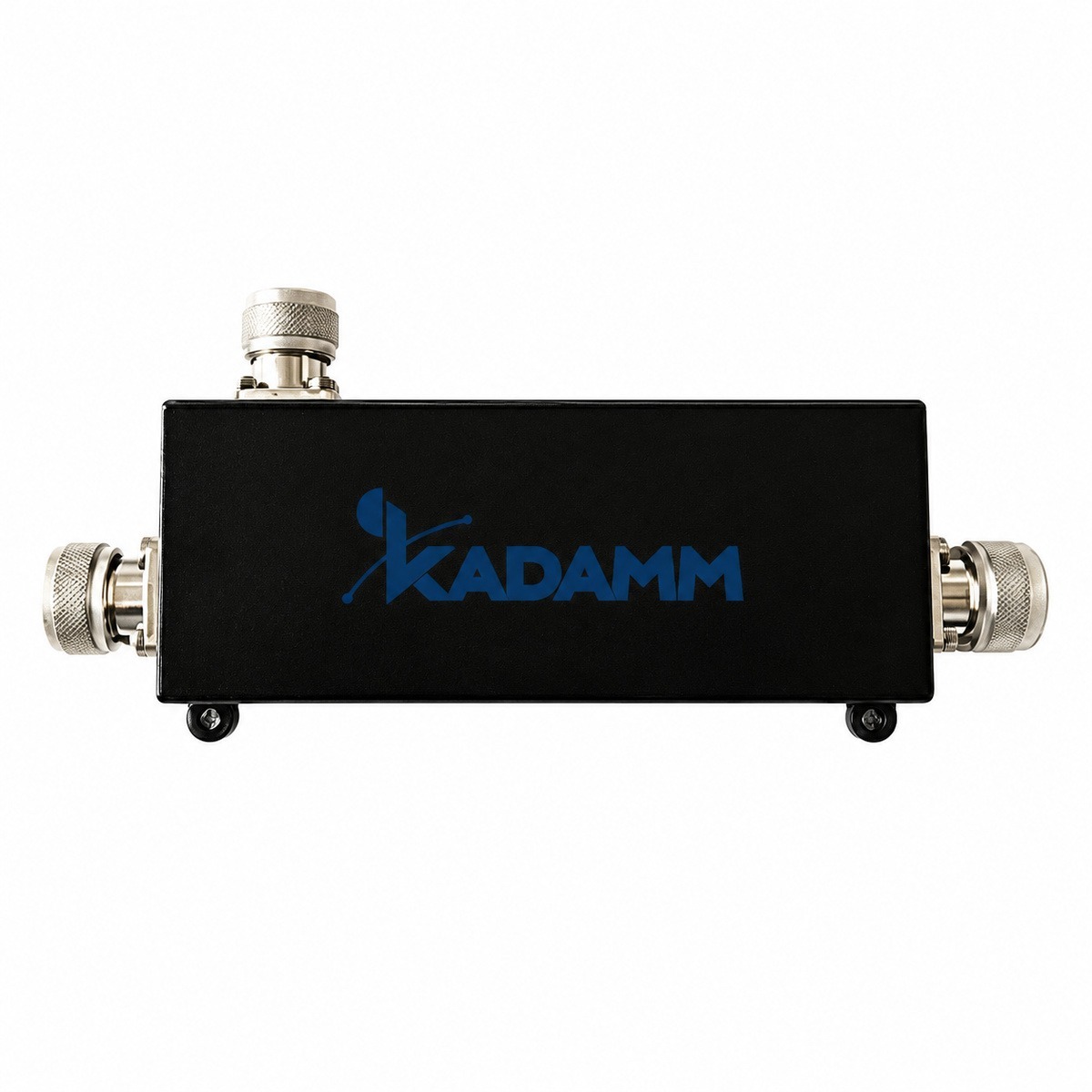

- Полосы 800–2700 МГц, у НО-698/2700 — 698–2700 МГц
- Разъём уточняйте у менеджера, у НО-698/2700 — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 800–2700 МГц, у НО-3-694/2700-N — 694–2700 МГц
- Разъём уточняйте у менеджера, у НО-3-694/2700-N — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

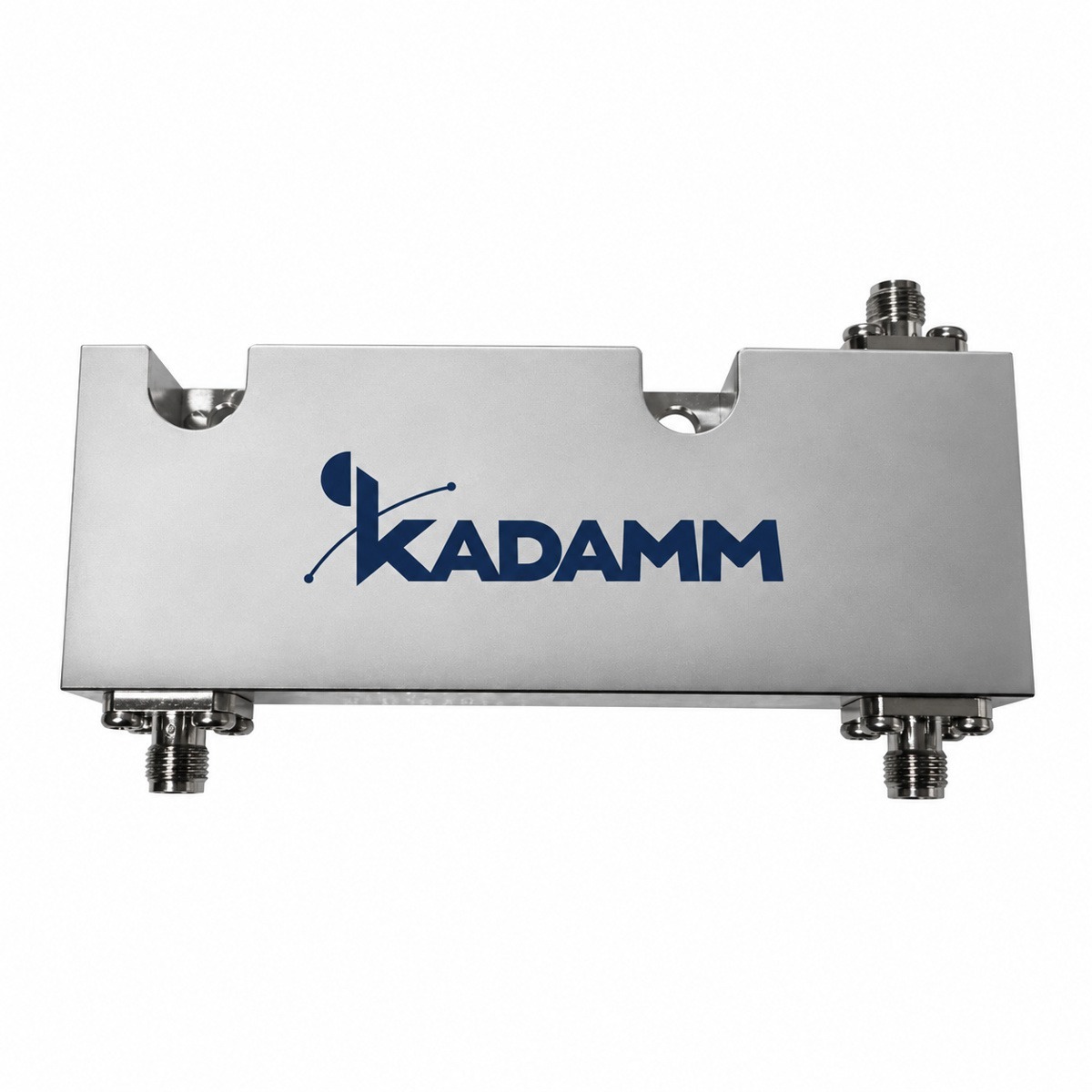

- Полосы 800–2700 МГц, у НО-800/2170 — 800–2170 МГц
- Разъём уточняйте у менеджера, у НО-800/2170 — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-800/2700-DC с запасом по краям.
Согласование НО-800/2700-DC с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–2700 МГц |
| Ответвление | 5 / 10 / 15 / 20 дБ (по артикулу) |
| Отклонение ответвления | ±0,8 дБ (5 дБ); ±1 дБ (10, 15, 20 дБ) |
| Вносимые потери | ≤2,0 / ≤1,0 / ≤0,8 / ≤0,4 дБ (5 / 10 / 15 / 20 дБ) |
| КСВН | ≤1,25 |
| Ток по проходному тракту | не менее 20 А |
| Ток по ответвлённому тракту | не менее 10 А |
| Направленность, мощность, PIM | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты, масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Исполнения
| Артикул | Ответвление, дБ | Отклонение, дБ | Потери, дБ |
|---|---|---|---|
| НО-5-800/2700-DC | 5 | ±0,8 | ≤2,0 |
| НО-10-800/2700-DC | 10 | ±1 | ≤1,0 |
| НО-15-800/2700-DC | 15 | ±1 | ≤0,8 |
| НО-20-800/2700-DC | 20 | ±1 | ≤0,4 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-800/2700-DC.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-800/2700-DC:
Перед заказом KADAMM НО-800/2700-DC сверьте с проектом:
- Частоты оборудования — внутри 800–2700 МГц
Как подобрать модель под объект
Монтаж и подключение
- После затяжки соединения НО-800/2700-DC на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление НО-800/2700-DC включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Ответвитель выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-800/2700-DC и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-800/2700-DC и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-800/2700-DC пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM НО-800/2700-DC | KADAMM НО-698/2700 | KADAMM НО-3-694/2700-N | KADAMM НО-800/2170 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 800–2700 МГц | 698–2700 МГц | 694–2700 МГц | 800–2170 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | 0,3 кг | 0,25 | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
