Ответвители направленные коаксиальные: 150–1000 МГц.
Что представляет собой устройство

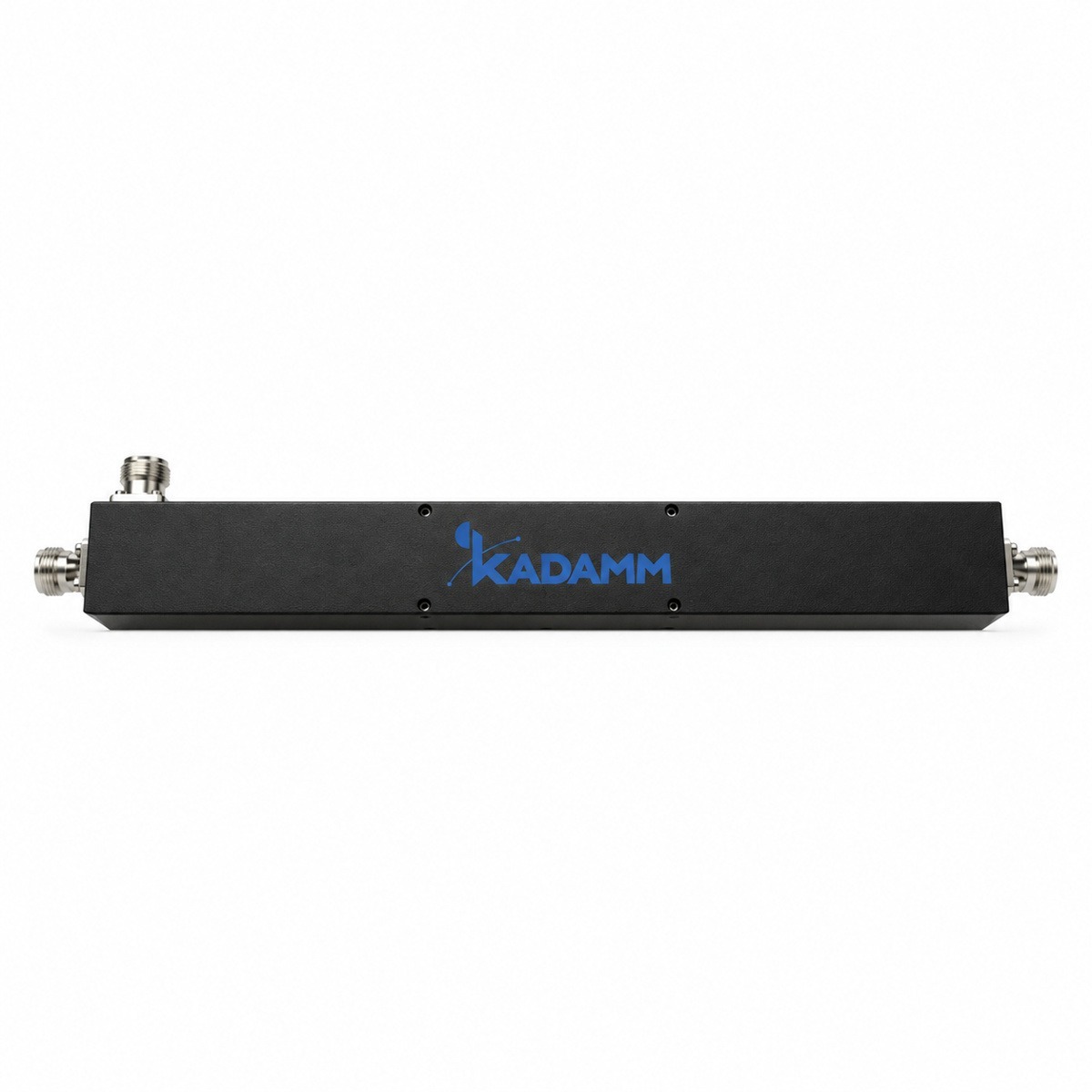

KADAMM НО-150/1000 — ответвители направленные коаксиальные диапазона 150–1000 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−150 дБн при 2 × 43 дБм (900 МГц). Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N или 4.3-10 или 7/16 DIN (розетка); рабочая температура — −30…+65 °C.
В серии 5 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 150–1000 МГц, у НО-13-138/960-N — 138–960 МГц
- Разъём N или 4.3-10 или 7/16 DIN (розетка), у НО-13-138/960-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 150–1000 МГц, у НО-380/960 — 380–960 МГц
- Разъём N или 4.3-10 или 7/16 DIN (розетка), у НО-380/960 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 150–1000 МГц, у НО-140/500 — 140–500 МГц
- Разъём N или 4.3-10 или 7/16 DIN (розетка), у НО-140/500 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-150/1000 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 150–1000 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N или 4.3-10 или 7/16 DIN (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-150/1000-43 | 10 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | — |
| KADAMM НО-15-150/1000-43 | 15 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | ≤0,4 дБ |
| KADAMM НО-3-150/1000-43 | 3 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | ≤3,65 дБ |
| KADAMM НО-6-150/1000-43 | 6 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | ≤1,75 дБ |
| KADAMM НО-8-150/1000-43 | 8 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | ≤1,35 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-150/1000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НО-150/1000.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-150/1000:
Перед заказом KADAMM НО-150/1000 сверьте с проектом:
- Частоты оборудования — внутри 150–1000 МГц
- Разъёмы — N или 4.3-10 или 7/16 DIN (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N или 4.3-10 или 7/16 DIN (розетка).
- Разъёмы НО-150/1000 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление НО-150/1000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-150/1000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-150/1000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-150/1000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM НО-150/1000 | KADAMM НО-13-138/960-N | KADAMM НО-380/960 | KADAMM НО-140/500 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 150–1000 МГц | 138–960 МГц | 380–960 МГц | 140–500 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | 1,0 кг | 0,76 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
