Ответвители направленные: 380–960 МГц.
Что представляет собой устройство

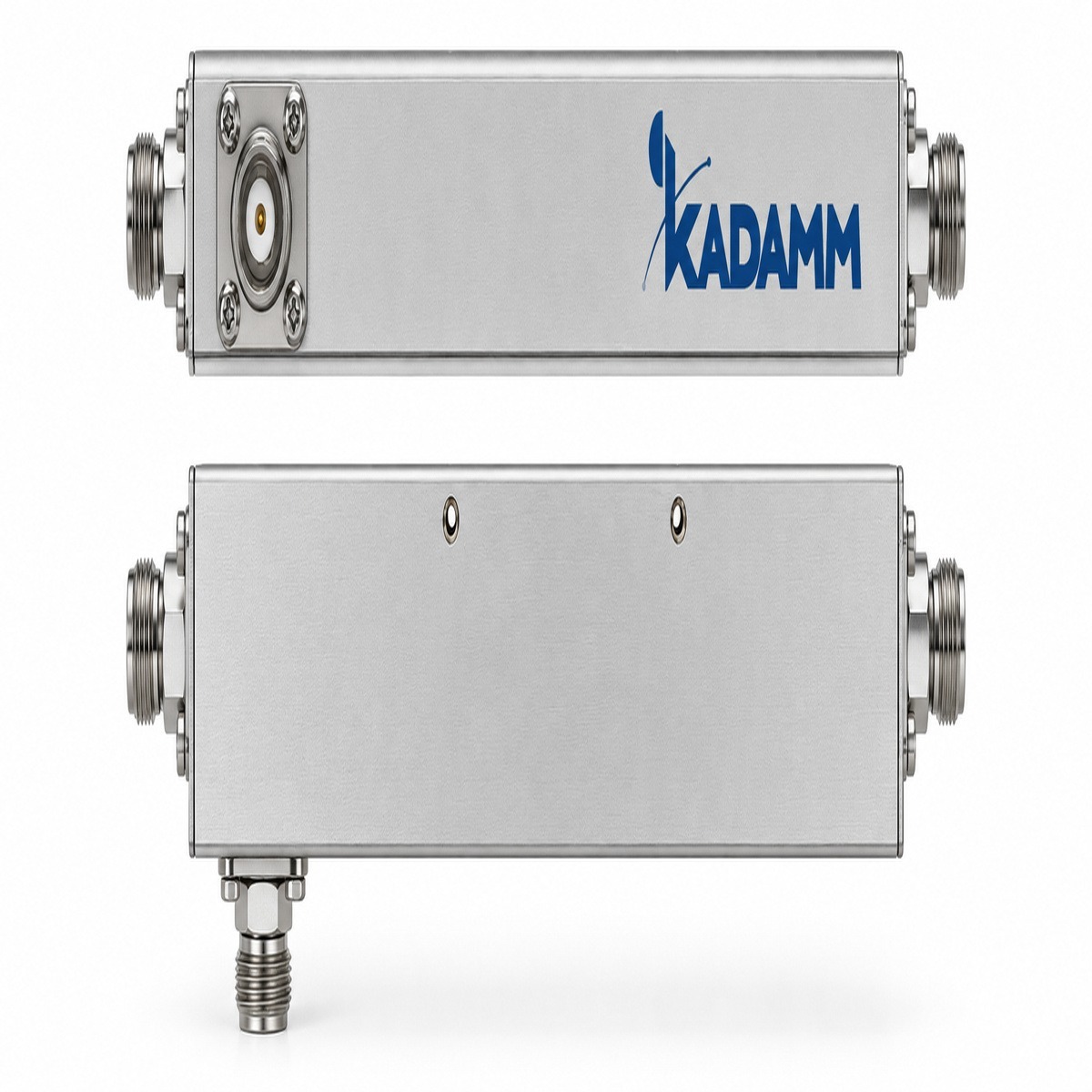

KADAMM НО-380/960 — ответвители направленные диапазона 380–960 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 3,2 / 4,8 / 7 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: вносимое ослабление — ≤4,2 / ≤2,5 / ≤1,5 дБ; КСВН — ≤1,3; допустимая мощность — 200 Вт на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; размеры — 228 × 69,5 × 29 мм (±2 мм); масса — 0,76 кг; исполнение — помещения и улица, IP65; рабочая температура — −30…+65 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Потери, дБ, Развязка, дБ, Мощность, Вт) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 380–960 МГц, у НО-13-138/960-N — 138–960 МГц
- Разъём N, у НО-13-138/960-N — N (розетка)
- Легче на 0,24 кг (0,76 кг и 1,0 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 380–960 МГц, у НО-150/1000 — 150–1000 МГц
- Разъём N, у НО-150/1000 — N или 4.3-10 или 7/16 DIN (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 380–960 МГц, у НО-3-694/2700-N — 694–2700 МГц
- Разъём N, у НО-3-694/2700-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-380/960 с запасом по краям.
Согласование НО-380/960 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–960 МГц |
| Ответвление | 3,2 / 4,8 / 7 дБ — по артикулу |
| Вносимые потери | ≤4,2 / ≤2,5 / ≤1,5 дБ |
| Точность ответвления | ±1,4 / ±1,3 / ±1,3 дБ |
| Развязка | ≥21 / ≥23 / ≥25 дБ |
| КСВН | ≤1,3 |
| Мощность | 200 Вт на порт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 228 × 69,5 × 29 мм (±2 мм) |
| Исполнение | помещения и улица, IP65 |
| Температура эксплуатации | −30…+65 °C |
| Относительная влажность | 5–95 % |
| Масса | 0,76 кг |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|---|
| KADAMM НО-3,2-380/960-N | 3,2 ±1,4 | 380–960 | ≤4,2 | ≥21 | 200 |
| KADAMM НО-4,8-380/960-N | 4,8 ±1,3 | 380–960 | ≤2,5 | ≥23 | 200 |
| KADAMM НО-7-380/960-N | 7 ±1,3 | 380–960 | ≤1,5 | ≥25 | 200 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-380/960.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-380/960:
Перед заказом KADAMM НО-380/960 сверьте с проектом:
- Частоты оборудования — внутри 380–960 МГц
- Разъёмы — N
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения НО-380/960 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление НО-380/960 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-380/960 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-380/960 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-380/960 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

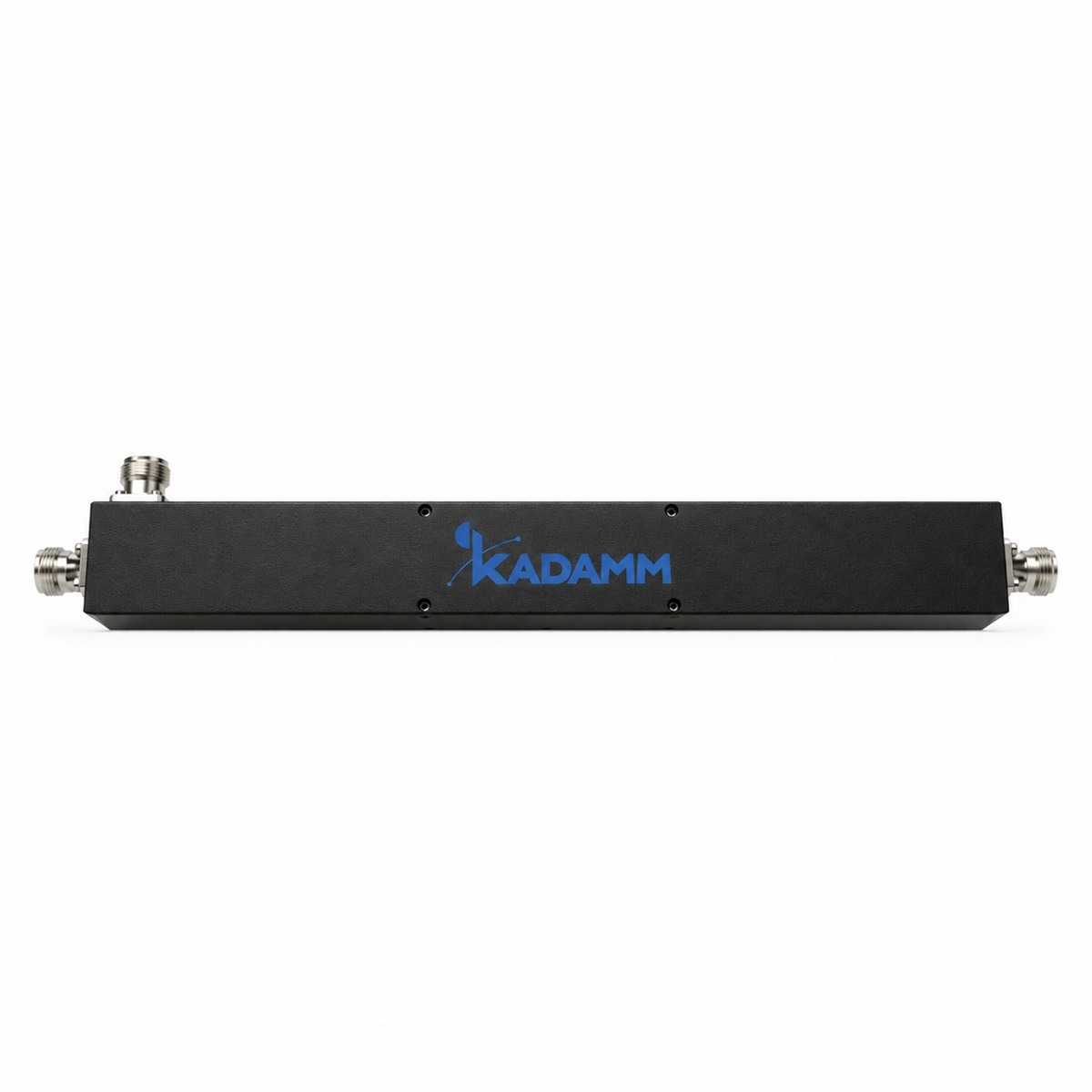

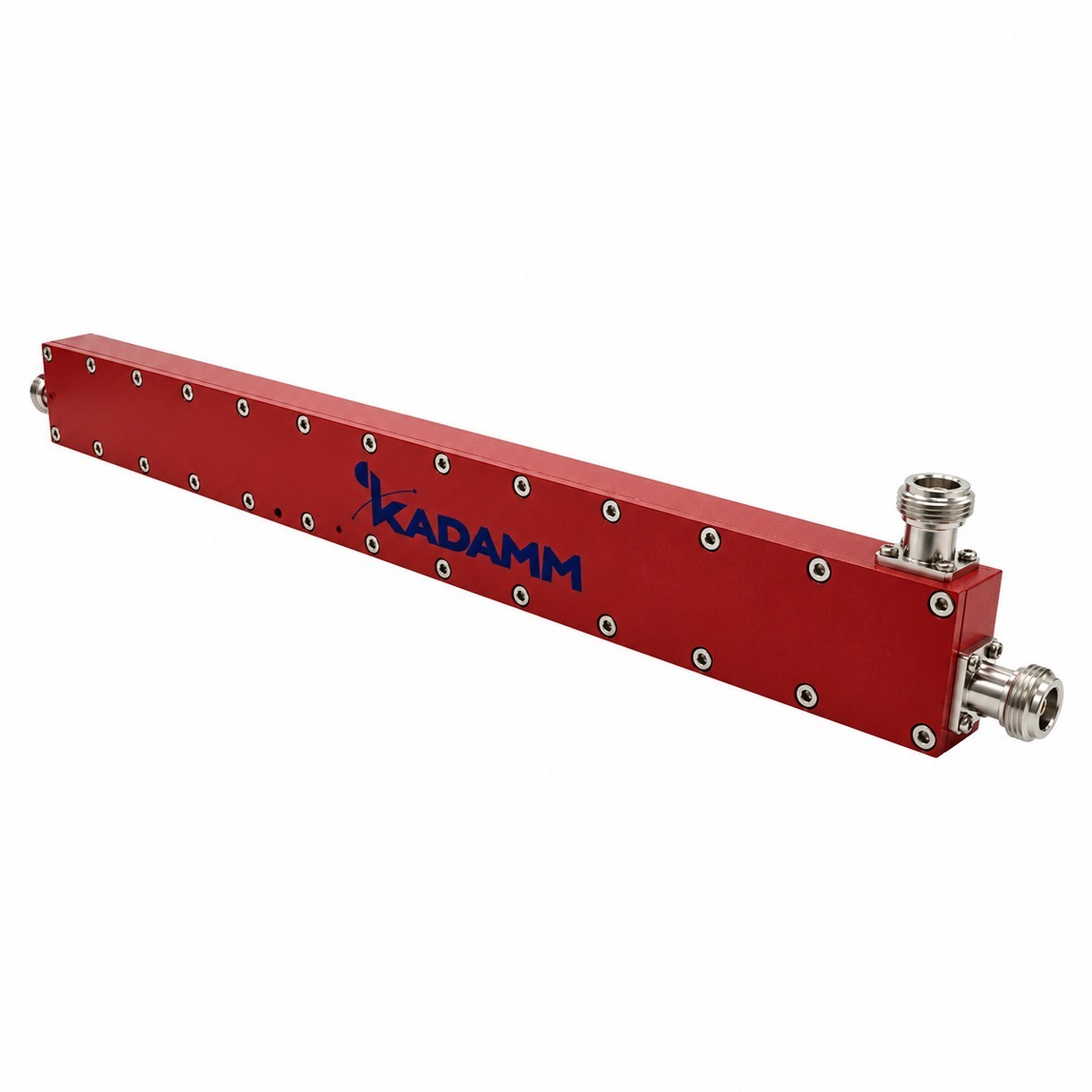

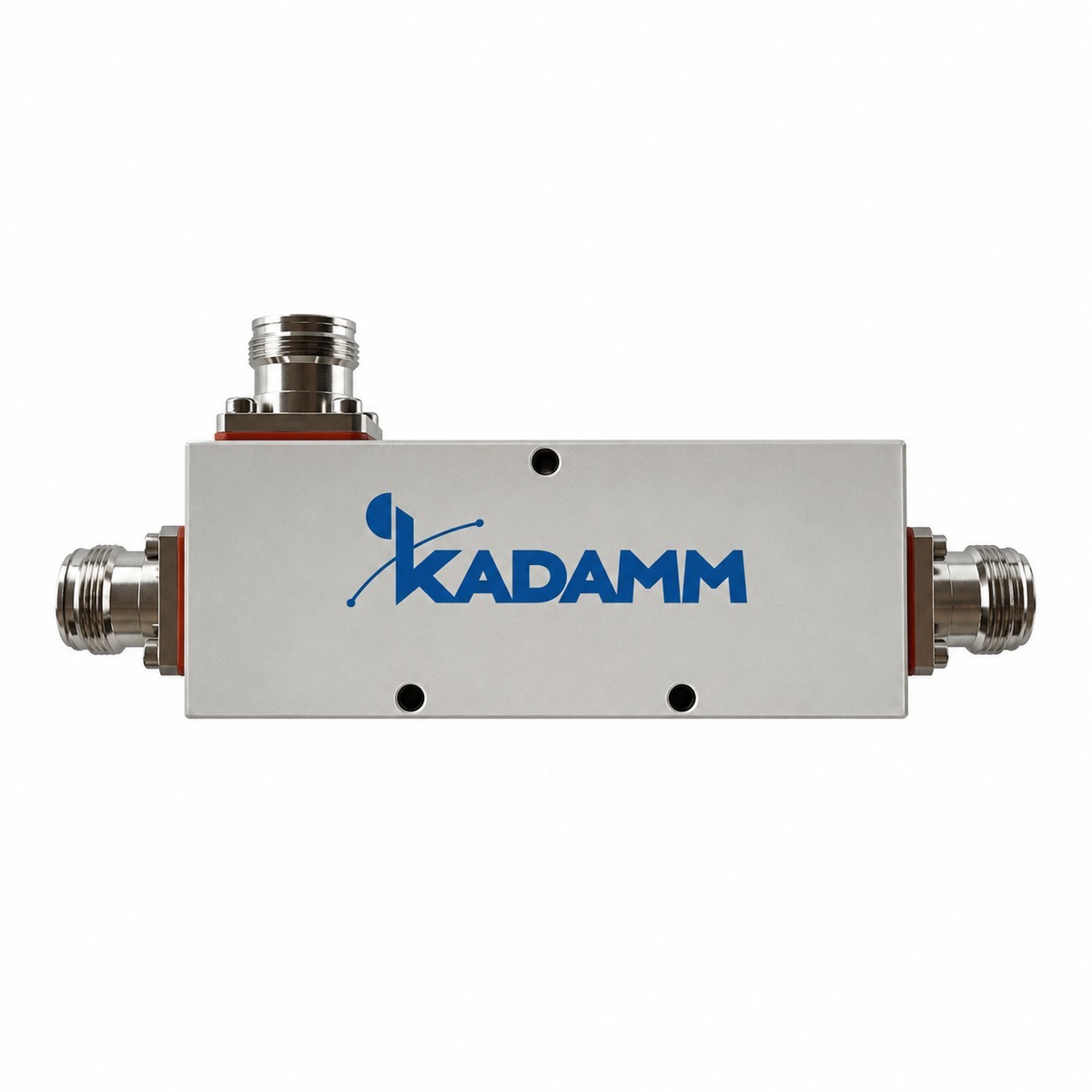

| Параметр | KADAMM НО-380/960 | KADAMM НО-13-138/960-N | KADAMM НО-150/1000 | KADAMM НО-3-694/2700-N |
|---|---|---|---|---|
