Ответвители направленные коаксиальные: 140–500 МГц.
Что представляет собой устройство

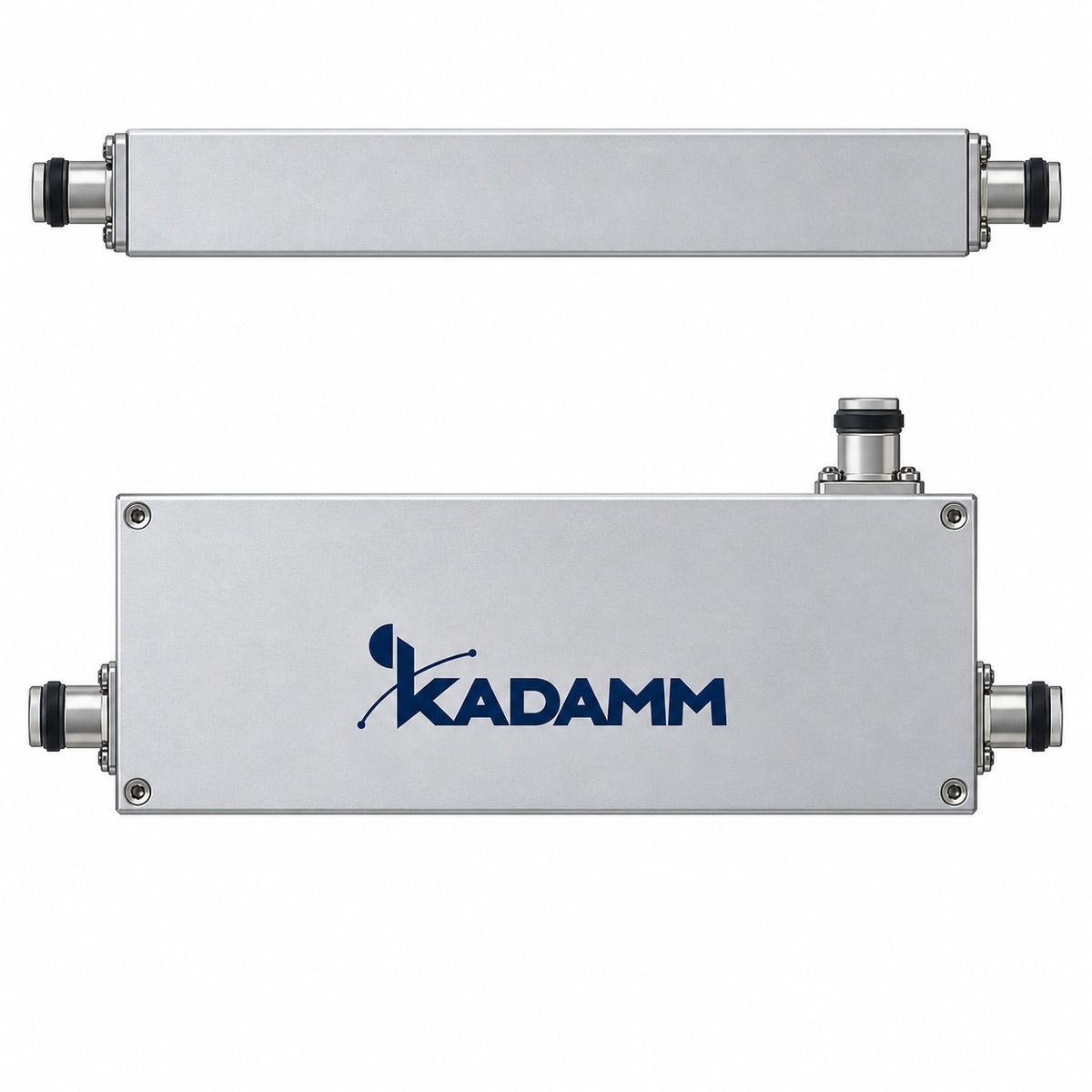

KADAMM НО-140/500 — ответвители направленные коаксиальные диапазона 140–500 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 6 / 10 / 15 / 20 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Направленность — ≥18 дБ: насколько ответвлённая прямая волна больше обратной. Высокая направленность нужна для измерений и контроля мощности, чтобы отражённая волна не искажала показания.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ (у 6, 10 и 15 дБ — сверх потерь на ответвление 1,30 / 0,45 / 0,15 дБ); КСВН — ≤1,3; допустимая мощность — 30 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; размеры — 150 × 55 × 20 мм; рабочая температура — −40…+80 °C.
В серии 4 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Потери, дБ, Мощность, Вт) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 140–500 МГц, у НО-13-138/960-N — 138–960 МГц
- Разъём N, у НО-13-138/960-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 140–500 МГц, у НО-150/1000 — 150–1000 МГц
- Разъём N, у НО-150/1000 — N или 4.3-10 или 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

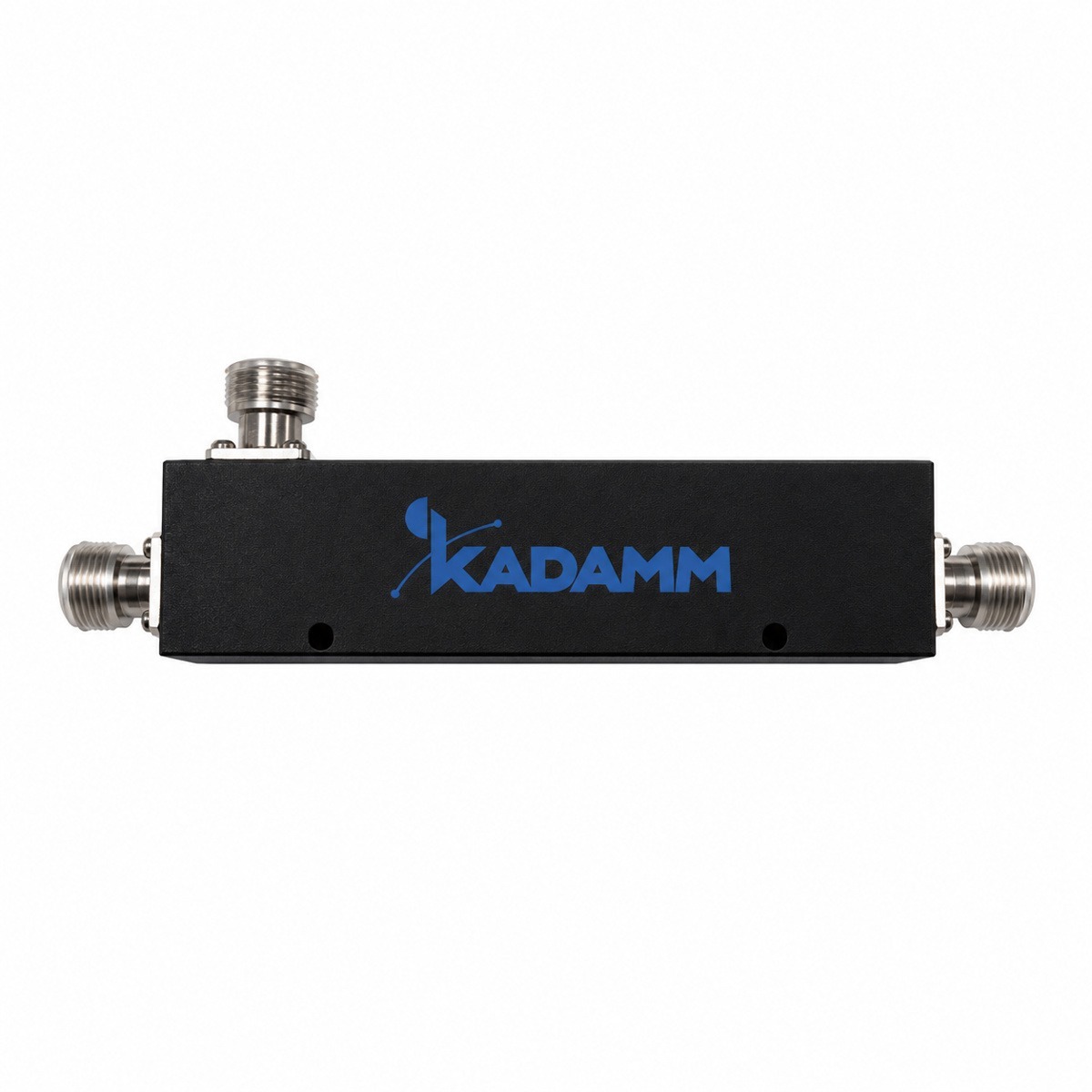

- Полосы 140–500 МГц, у НО-130/175 — 130–175 МГц
- Разъём N, у НО-130/175 — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-140/500 с запасом по краям.
Согласование НО-140/500 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 140–500 МГц |
| Ответвление | 6, 10, 15 или 20 дБ ±1,0 дБ — по артикулу |
| Неравномерность ответвления | ±0,7 дБ |
| Вносимые потери | ≤0,5 дБ (у 6, 10 и 15 дБ — сверх потерь на ответвление 1,30 / 0,45 / 0,15 дБ) |
| Направленность | ≥18 дБ |
| КСВН | ≤1,3 |
| Мощность | 30 Вт (прямая) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 150 × 55 × 20 мм |
| Материал | алюминий, токопроводящее оксидирование |
| Температура эксплуатации | −40…+80 °C |
| Температура хранения | −55…+85 °C |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM НО-6-140/500-N | 6 ±1,0 | 140–500 | ≤0,5 + 1,30 | 30 |
| KADAMM НО-10-140/500-N | 10 ±1,0 | 140–500 | ≤0,5 + 0,45 | 30 |
| KADAMM НО-15-140/500-N | 15 ±1,0 | 140–500 | ≤0,5 + 0,15 | 30 |
| KADAMM НО-20-140/500-N | 20 ±1,0 | 140–500 | ≤0,5 | 30 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-140/500.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-140/500:
Перед заказом KADAMM НО-140/500 сверьте с проектом:
- Частоты оборудования — внутри 140–500 МГц
- Разъёмы — N
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения НО-140/500 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление НО-140/500 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-140/500 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-140/500 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-140/500 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM НО-140/500 | KADAMM НО-13-138/960-N | KADAMM НО-150/1000 | KADAMM НО-130/175 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 140–500 МГц | 138–960 МГц | 150–1000 МГц | 130–175 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | 1,0 кг | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
