Направленный ответвитель: 138–960 МГц.
Что представляет собой устройство

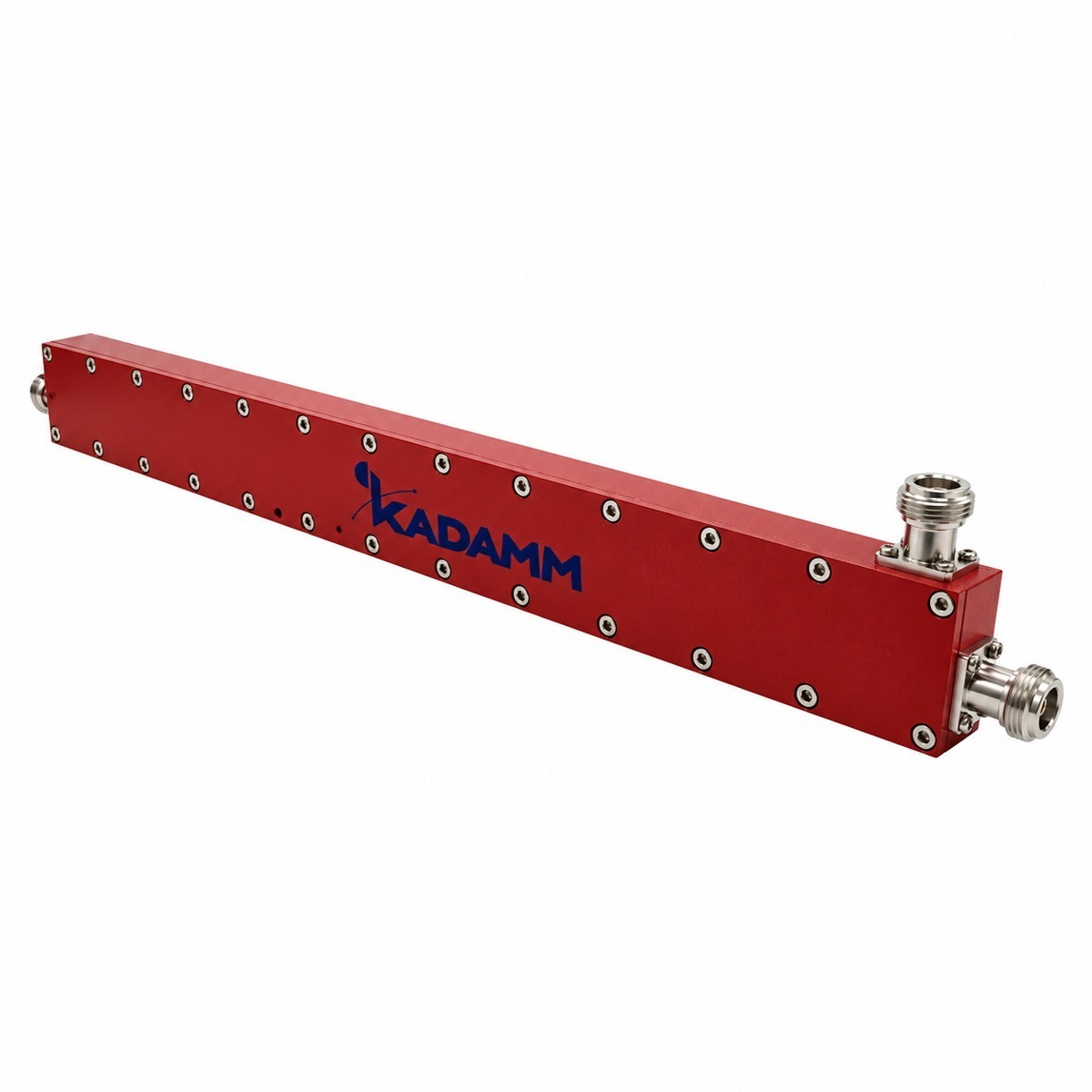

KADAMM НО-13-138/960-N — направленный ответвитель диапазона 138–960 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: вносимое ослабление — ≤0,70 дБ; КСВН — ≤1,30; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); размеры — 344 × 40 × 19 мм; масса — 1,0 кг; исполнение — IP60; рабочая температура — −35…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 138–960 МГц, у НО-150/1000 — 150–1000 МГц
- Разъём N (розетка), у НО-150/1000 — N или 4.3-10 или 7/16 DIN (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 138–960 МГц, у НО-380/960 — 380–960 МГц
- Разъём N (розетка), у НО-380/960 — N
- Тяжелее на 0,24 кг (1,0 кг и 0,76 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 138–960 МГц, у НО-140/500 — 140–500 МГц
- Разъём N (розетка), у НО-140/500 — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-13-138/960-N с запасом по краям.
Согласование НО-13-138/960-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 138–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤0,70 дБ |
| Развязка / подавление | ≥28 дБ |
| КСВН | ≤1,30 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 344 × 40 × 19 мм |
| Масса | 1,0 кг |
| Температура эксплуатации | −35…+65 °C |
| Степень защиты | IP60 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-13-138/960-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НО-13-138/960-N.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-13-138/960-N:
Перед заказом KADAMM НО-13-138/960-N сверьте с проектом:
- Частоты оборудования — внутри 138–960 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы НО-13-138/960-N на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление НО-13-138/960-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-13-138/960-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-13-138/960-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-13-138/960-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM НО-13-138/960-N | KADAMM НО-150/1000 | KADAMM НО-380/960 | KADAMM НО-140/500 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 138–960 МГц | 150–1000 МГц | 380–960 МГц | 140–500 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 1,0 кг | уточняйте у менеджера | 0,76 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
