Ответвители направленные коаксиальные: 130–175 МГц.
Что представляет собой устройство

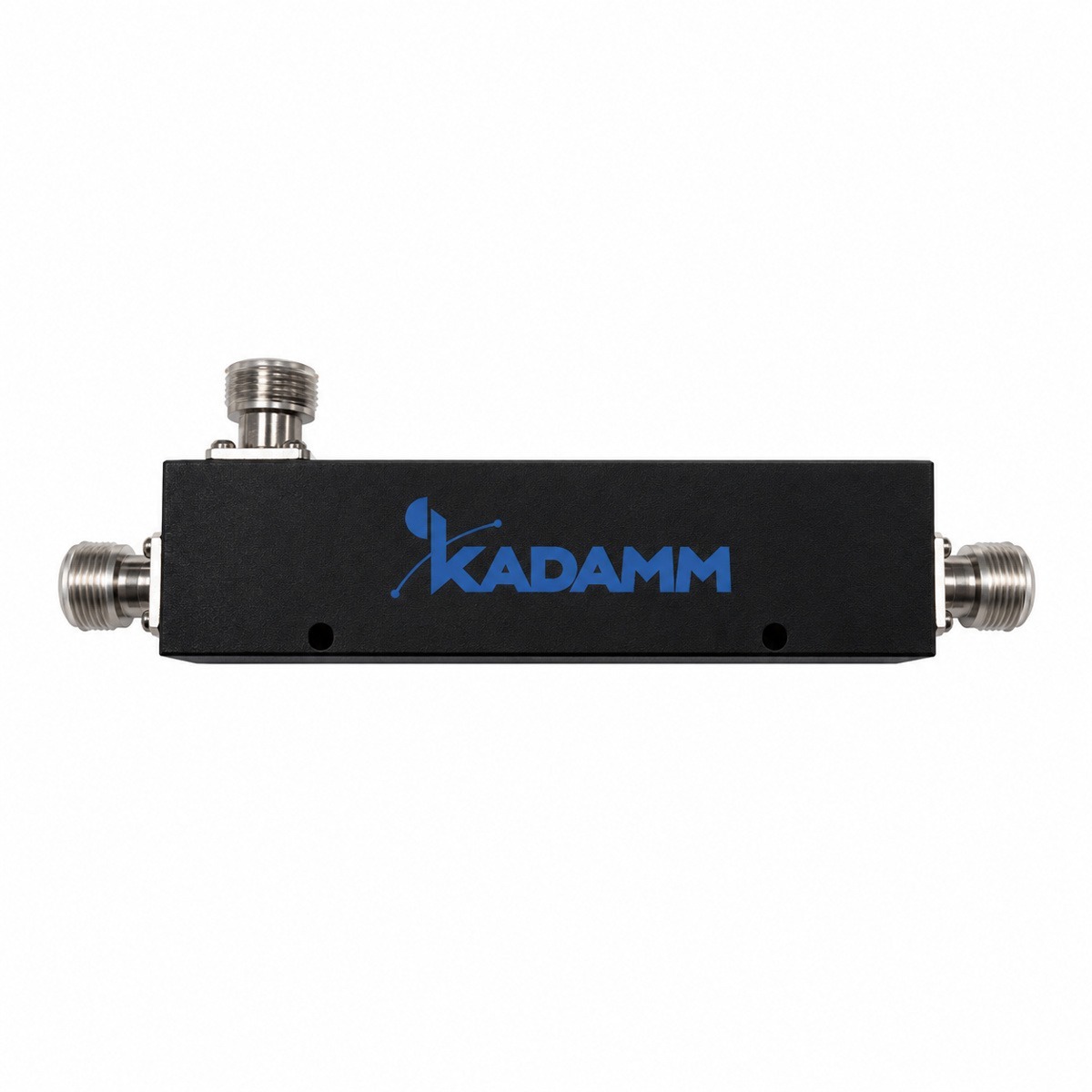

KADAMM НО-130/175 — ответвители направленные коаксиальные диапазона 130–175 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); рабочая температура — −30…+80 °C.
В серии 5 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 130–175 МГц, у НО-13-138/960-N — 138–960 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 130–175 МГц, у НО-140/500 — 140–500 МГц
- Разъём N (розетка), у НО-140/500 — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 130–175 МГц, у НО-150/1000 — 150–1000 МГц
- Разъём N (розетка), у НО-150/1000 — N или 4.3-10 или 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НО-130/175 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 130–175 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+80 °C |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-130/175-N | 10 | 130–175 | 100 Вт | ≤1,3 | — | N (розетка) | 0,8 дБ |
| KADAMM НО-15-130/175-N | 15 | 130–175 | 100 Вт | ≤1,3 | — | N (розетка) | 0,5 дБ |
| KADAMM НО-20-130/175-N | 20 | 130–175 | 100 Вт | ≤1,3 | — | N (розетка) | 0,3 дБ |
| KADAMM НО-30-130/175-N | 30 | 130–175 | 100 Вт | ≤1,3 | — | N (розетка) | 0,3 дБ |
| KADAMM НО-6-130/175-N | 6 | 130–175 | 100 Вт | ≤1,3 | — | N (розетка) | 1,75 дБ |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НО-130/175.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НО-130/175.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах НО-130/175:
Перед заказом KADAMM НО-130/175 сверьте с проектом:
- Частоты оборудования — внутри 130–175 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы НО-130/175 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление НО-130/175 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НО-130/175 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НО-130/175 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НО-130/175 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
