KADAMM · Короткозамкнутые нагрузки

Серия KADAMM НКЗ: 29 моделей, 320 МГц – 112 ГГц, соединители по таблице исполнений.

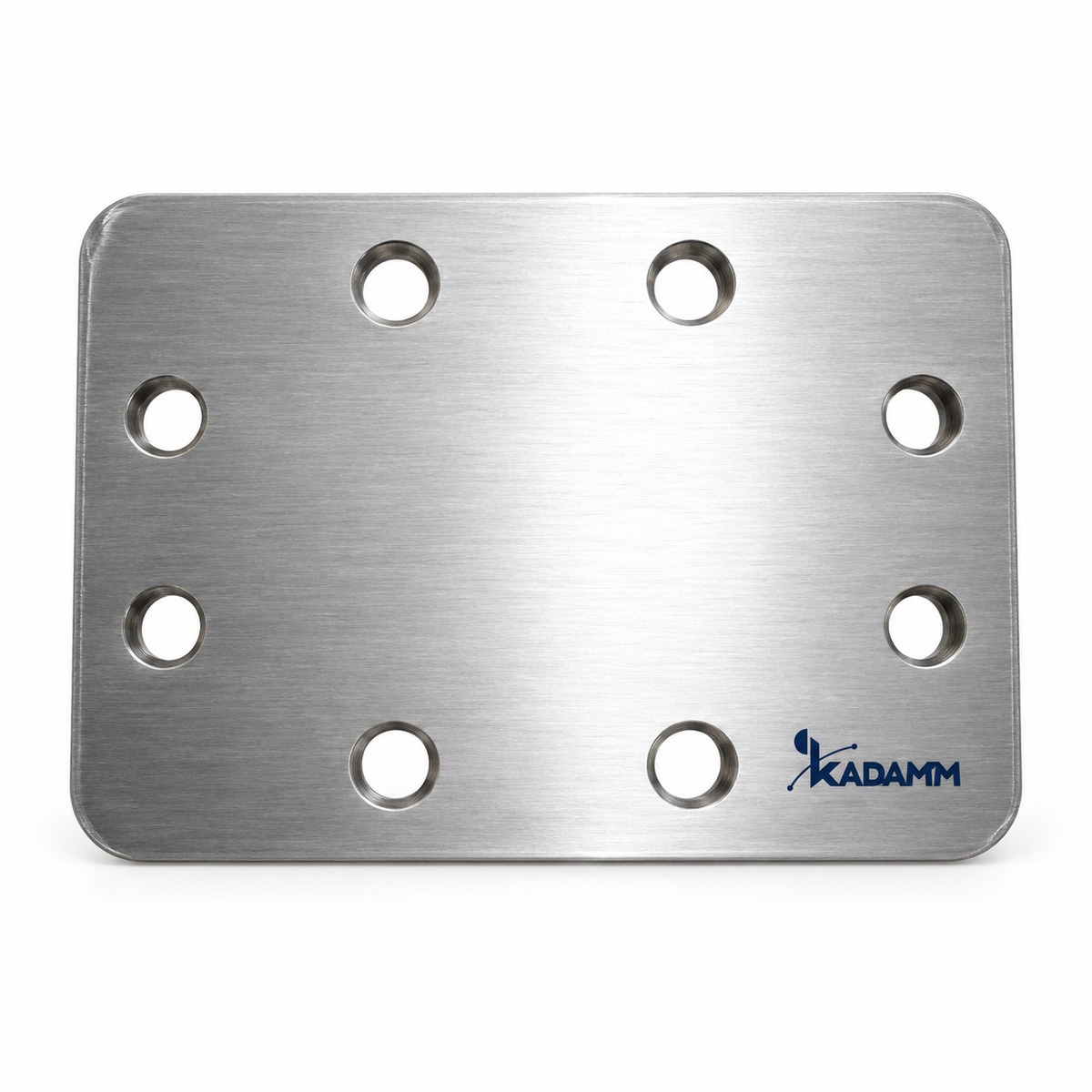

Короткозамкнутые нагрузки волноводные (пластины) KADAMM НКЗ

320 МГц – 112 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM НКЗ замыкают волноводный тракт и дают полное отражение. В серии НКЗ — 29 моделей, общий диапазон 320 МГц – 112 ГГц, соединители по таблице исполнений.

Модели внутри серии НКЗ отличаются параметрами: частоты, волновод, фланец, материал, толщина. Общее для всех моделей НКЗ: КСВН, не более — 60.

Типовые задачи для серии НКЗ: калибровка ВАЦ; настройка волноводных узлов; измерения. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения НКЗ.

На что смотреть при подборе

Диапазон 320 МГц – 112 ГГцПолосу каждой модели НКЗ смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели НКЗ должна перекрывать все частоты тракта с запасом по краям.

ВолноводСечение волновода у модели НКЗ выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ФланецФланец модели НКЗ должен совпадать с фланцами соседних узлов тракта.

МатериалМатериал и покрытие модели НКЗ выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Общие характеристики серии

Параметр	Значение
КСВН, не более	60

Исполнения серии

Артикул	Частоты, ГГц	Волновод	Фланец	Материал	Толщина, мм
KADAMM НКЗ-WR10	73,8-112	WR10	FUGP	медь	4
KADAMM НКЗ-WR112	6,57-9,99	WR112	FBP	медь	5
KADAMM НКЗ-WR1150	0,64-0,98	WR1150	FDP	алюминий	14
KADAMM НКЗ-WR12	60,5-91,9	WR12	FUGP	медь	4
KADAMM НКЗ-WR137	5,38-8,17	WR137	FDP	медь	7
KADAMM НКЗ-WR15	49,8-75,8	WR15	FUGP	медь	4
KADAMM НКЗ-WR1500	0,49-0,75	WR1500	FDP	алюминий	18
KADAMM НКЗ-WR159	4,64-7,05	WR159	FDP	алюминий	7
KADAMM НКЗ-WR1800	0,41-0,62	WR1800	FDP	алюминий	18
KADAMM НКЗ-WR187	3,94-5,99	WR187	FDP	алюминий	7
KADAMM НКЗ-WR19	39,2-59,6	WR19	FUGP	медь	4
KADAMM НКЗ-WR2100	0,35-0,53	WR2100	FDP	алюминий	23
KADAMM НКЗ-WR22	32,9-50,1	WR22	FUGP	медь	4
KADAMM НКЗ-WR229	3,22-4,90	WR229	FDP	алюминий	8
KADAMM НКЗ-WR2300	0,32-0,49	WR2300	FDP	алюминий	23
KADAMM НКЗ-WR28	26,5-40,0	WR28	FBP	медь	4
KADAMM НКЗ-WR284	2,60-3,95	WR284	FDP	алюминий	8
KADAMM НКЗ-WR34	21,7-33,0	WR34	FBP	медь	4
KADAMM НКЗ-WR340	2,17-3,30	WR340	FDP	алюминий	10
KADAMM НКЗ-WR42	17,6-26,7	WR42	FBP	медь	4
KADAMM НКЗ-WR430	1,72-2,61	WR430	FDP	алюминий	10
KADAMM НКЗ-WR51	14,5-22,0	WR51	FBP	медь	5
KADAMM НКЗ-WR510	1,45-2,20	WR510	FDP	алюминий	12
KADAMM НКЗ-WR62	11,9-18,0	WR62	FBP	медь	5
KADAMM НКЗ-WR650	1,13-1,73	WR650	FDP	алюминий	12
KADAMM НКЗ-WR75	9,84-15,0	WR75	FBP	медь	5
KADAMM НКЗ-WR770	0,96-1,46	WR770	FDP	алюминий	12
KADAMM НКЗ-WR90	8,20-12,40	WR90	FBP	медь	5
KADAMM НКЗ-WR975	0,75-1,15	WR975	FDP	алюминий	14

Вопросы по серии

В каком диапазоне работает серия KADAMM НКЗ?

Общий диапазон серии НКЗ — 320 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM НКЗ?

В серии НКЗ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM НКЗ?

Назовите артикул исполнения из таблицы, например «KADAMM НКЗ-WR10», и количество.

Какие документы есть на серию KADAMM НКЗ?

К серии НКЗ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
