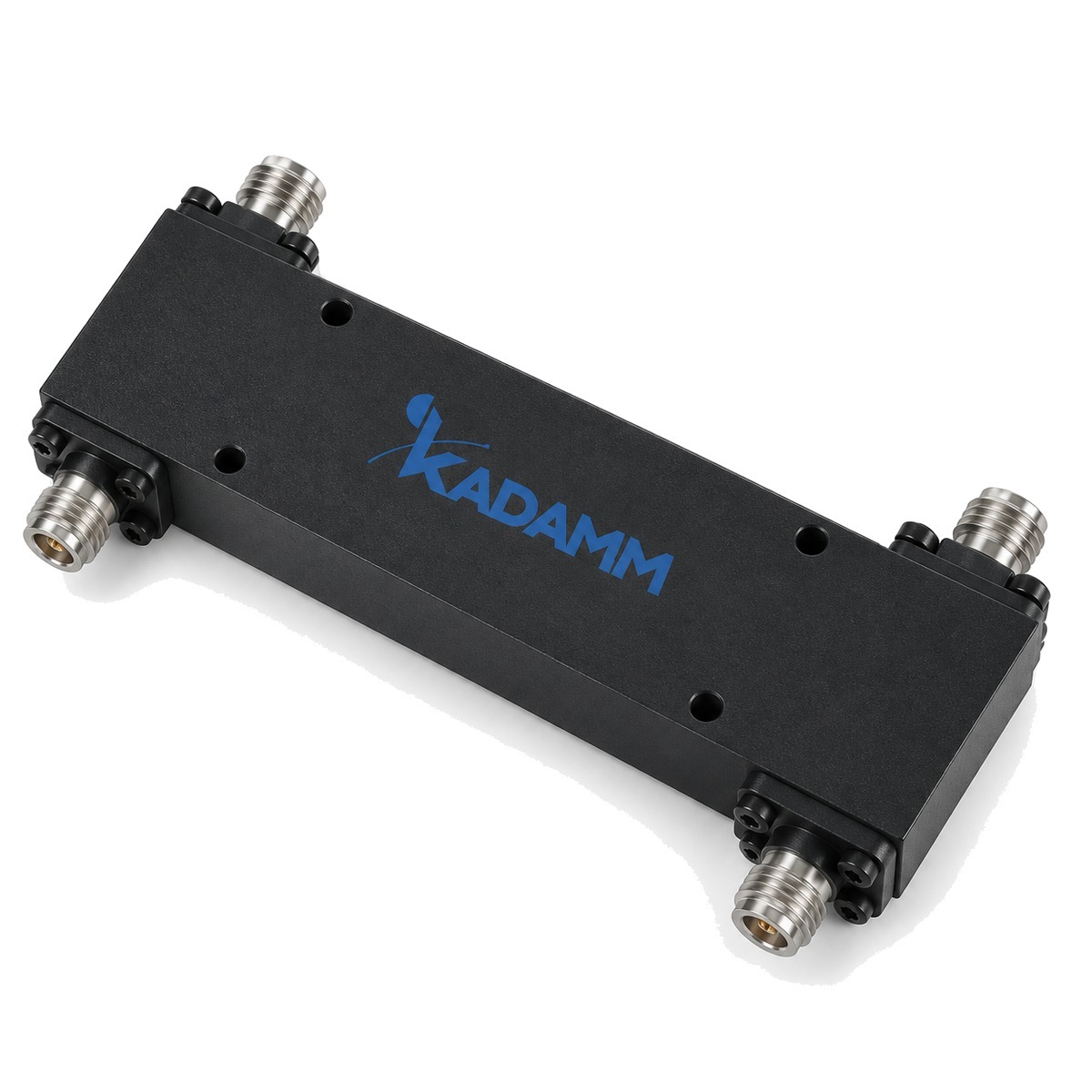

Квадратурные мосты 90° СВЧ KADAMM МС90

Name: Квадратурные мосты 90° СВЧ KADAMM МС90
Brand: КАДАММ
SKU: KADAMM МС90

Производитель:КАДАММ

Артикул: KADAMM МС90

Техническое описание серии KADAMM МС90

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Квадратурные и синфазные мосты

Квадратурные мосты 90° СВЧ KADAMM МС90

Квадратурные и синфазные мосты KADAMM (КАДАММ) серии МС90: делят сигнал на два выхода с заданным фазовым сдвигом.

1,6 МГц – 50 ГГцисполнений 49мощность до 800 Втразвязка до 25 дБ

▤

Подберём Квадратурные мосты 90° СВЧ МС90 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

1,6 МГц – 50 ГГц

охват частот серии

исполнений

до 800 Вт

мощность

до 25 дБ

развязка

О серии

KADAMM МС90 — квадратурные и синфазные мосты производства KADAMM (КАДАММ).

В серии 49 исполнений, общий охват частот — 1,6 МГц – 50 ГГц. Подключение — SMA, N, 2,92 мм, 2,4 мм.

Исполнения МС90 различаются по параметрам: частоты, мощность, потери, развязка, разбаланс, КСВН.

Артикул исполнения читается по таблице: после обозначения серии МС90 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM МС90-1,6/30-250-N работает в полосе 1,6–30 МГц.

Мост делит сигнал на два выхода поровну с фазовым сдвигом 90° (квадратурный) или 0 и 180° (синфазный и противофазный), а четвёртое плечо остаётся развязанным. На мостах строят балансные усилители и смесители, формирователи круговой поляризации и диаграммообразующие схемы.

Разброс по исполнениям МС90: вносимое ослабление — 0,2–3 дБ; КСВН — 1,2–2,1 (при КСВН 2,1 отражается около 13 % мощности); развязка — 10–25 дБ; мощность — 1–800 Вт. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Квадратурный мост — для балансных схем и круговой поляризации, синфазный — для деления и сложения в фазе.

Принцип работы

Мост KADAMM МС90 делит сигнал на два выхода равной мощности со сдвигом фаз 90° (квадратурный) или 0° и 180° (синфазно-противофазный). Четвёртый порт развязан от входа: туда уходит лишь то, что вернулось с выходов при рассогласовании, поэтому на него ставят нагрузку.

На мостах строят балансные усилители и смесители, схемы круговой поляризации и диаграммообразующие матрицы.

Конструкция и материалы

Изделие KADAMM МС90 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

1,6 МГц – 50 ГГц
49 исполнений, 45 рабочих полос. Самая широкая полоса — 600 МГц – 18 ГГц у KADAMM МС90-600/18000-30-SMA.

✓

Потери от 0,2 дБ
Меньше всего потерь — у KADAMM МС90-1,6/30-250-N и KADAMM МС90-9-1000-3000-K4.

✓

Развязка до 25 дБ
Лучшая развязка — у KADAMM МС90-1,6/30-250-N.

✓

До 800 Вт
Наибольшую мощность держат KADAMM МС90-400/650-800-N и KADAMM МС90-9-100-520-K8.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM МС90-2000/2300-100-SMA.

✓

Корпус от 25,4×12,7×5,5 мм
Самое компактное исполнение — KADAMM МС90-9-1000-3000-K4.

Технические характеристики серии

Сводка по всем исполнениям KADAMM МС90: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	1,6 МГц – 50 ГГц
Мощность, Вт	от 1 до 800
Потери, дБ	от 0,2 до 3
Развязка, дБ	от 10 до 25
Разбаланс, ±дБ / °	36 вариантов — по таблице исполнений
КСВН	от 1,2 до 2,1
Соединитель	11 вариантов — по таблице исполнений
Габариты, мм	от 25,4×12,7×5,5 до 410×102×36
Рабочая температура, °C	−55…+85 — KADAMM МС90-8000/12000-50-SMD

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии МС90 — 5,7–5,9 ГГц, самая широкая — 600 МГц – 18 ГГц.

Вносимые потериПри 0,2 дБ до выхода доходит 95,5 % мощности, при 3 дБ — 50,1 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка10 дБ ослабляют обратную волну в 10 раз по мощности, 25 дБ — в 320 раз. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 2,1 — 12,6 %.

МощностьВ столбце «Мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 1 до 800 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 49 исполнений серии МС90 с артикулами для заявки.

В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощность, Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM МС90-1,6/30-250-N	0,0016–0,03	250	0,2	25	0,1/3	1,3	N	-
KADAMM МС90-100/140-10-SMA	0,1–0,14	10	0,5	18	0,7/5	1,3	SMA	67×60×13
KADAMM МС90-1000/18000-30-SMA	1–18	30	1,5	16	1/9	1,8	SMA	74×25×11
KADAMM МС90-1000/26500-10-SMA	1–26,5	10	2,4	15	1/8	1,6	SMA (розетка)	—
KADAMM МС90-1000/3000-100-SMA	1–3	100	0,6	18	0,3/3	1,35	SMA	-
KADAMM МС90-1000/4000-30-SMA	1–4	30	0,6	20	0,6/6	1,25	SMA	76×22×11
KADAMM МС90-1000/7000-20-SMA	1–7	20	0,9	18	0,4/4	1,4	SMA	74×25×11
KADAMM МС90-106/176-200-N	0,106–0,176	200	0,25	20	0,45/2	1,25	N	162,56×30,48×20,32
KADAMM МС90-1500/2500-30-SMA	1,5–2,5	30	0,5	20	0,6/5	1,3	SMA	105×22×11
KADAMM МС90-18000/40000-30-2,92	18–40	30	2,2	12	0,7/10	1,8	2,92 мм	25,4×16×11
KADAMM МС90-18000/50000-20-2,4	18–50	20	2,6	13	0,9/12	1,9	2,4 мм	43,7×21,9×12,7
KADAMM МС90-2000/18000-30-SMA	2–18	30	2,2	18	1/5	1,45	SMA	60×25×11
KADAMM МС90-2000/2300-100-SMA	2–2,3	100	0,35	20	0,2/3	1,2	SMA	45×40×10
KADAMM МС90-2000/26500-30-SMA	2–26,5	30	2	10	1/10	1,8	SMA	37×18×11
KADAMM МС90-2000/40000-30-2,92	2–40	30	2,8	10	1,5/12	2	2,92 мм	37×18×11
KADAMM МС90-2000/8000-20-SMA	2–8	20	0,8	18	0,8/8	1,4	SMA	60×25×11
KADAMM МС90-2000/8000-60	2–8	60	0,8	17	1/8	1,5	PIN	60×25×11
KADAMM МС90-225/400-200-N	0,225–0,4	200	0,25	20	0,6/2	1,25	N	104,65×30,48×20,32
KADAMM МС90-225/400-50-SMA	0,225–0,4	50	0,3	20	0,5/4	1,25	SMA	66×32×13
KADAMM МС90-2400/2500-500-N	2,4–2,5	500	0,6	18	0,3/2,5	1,4	N	100×50×20
KADAMM МС90-24000/44000-20-2,4	24–44	20	2,3	14	0,7/10	1,8	2,4 мм	43,7×21,9×12,7
KADAMM МС90-2500/8000-30-SMA	2,5–8	30	0,7	15	0,6/7	1,6	SMA	60×41×11
KADAMM МС90-26000/40000-30-2,92	26–40	30	2,2	12	0,7/10	1,8	2,92 мм	25,4×16×11
KADAMM МС90-2700/3500-500-N	2,7–3,5	500	0,5	16	0,8/8	1,5	N	117,2×38×25
KADAMM МС90-300/6000-30-SMA	0,3–6	30	2,2	16	1,1/7	1,5	SMA	280×35×14
KADAMM МС90-3200/4000-30-SMA	3,2–4	30	0,5	20	0,6/2	1,3	SMA	45×17×11
KADAMM МС90-400/500-10-SMA	0,4–0,5	10	0,5	20	0,5/3	1,3	SMA	62×26×13
KADAMM МС90-400/650-800-N	0,4–0,65	800	0,5	16	0,6/5	1,35	N	410×102×36
KADAMM МС90-4000/18000-100-SMA	4–18	100	1,4	15	0,9/6	1,7	SMA	27×16×11
KADAMM МС90-50/250-1-SMA	0,05–0,25	1	1,6	15	0,5/6	1,5	SMA	31,75×31,95×19,05
KADAMM МС90-500/1000-50-SMA	0,5–1	50	0,3	22	0,5/2	1,25	SMA	84,5×13×11
KADAMM МС90-500/3000-10-SMA	0,5–3	10	1,1	20	0,9/7	1,3	SMA	153×25,4×11
KADAMM МС90-500/6000-30-SMA	0,5–6	30	1,4	19	0,5/5	1,4	SMA	215,9×35,6×12,7
KADAMM МС90-500/9000-30-SMA	0,5–9	30	1,8	19	0,7/5	1,4	SMA	215,9×35,6×12,7
KADAMM МС90-5000/50000-5-2,4	5–50	5	2,8	11	1,4/10	2,1	2,4 мм (розетка)	—
KADAMM МС90-5700/5900-30-SMA	5,7–5,9	30	0,5	23	0,3/3	1,25	SMA	40×15×12
KADAMM МС90-600/18000-30-SMA	0,6–18	30	3	16	1/8	1,4	SMA	173,7×35,6×12,7
KADAMM МС90-6000/18000-30-SMA	6–18	30	1	16	0,7/8	1,5	SMA	22×34,7×11
KADAMM МС90-6000/26500-30-SMA	6–26,5	30	1,8	15	0,7/8	1,6	SMA	43,7×21,9×12,7
KADAMM МС90-6000/40000-20-2,92	6–40	20	2	14	1,2/10	1,8	2,92 мм	43,7×21,9×12,7
KADAMM МС90-6000/50000-20-2,4	6–50	20	2,7	12	1,2/12	1,9	2,4 мм	43,7×21,9×12,7
KADAMM МС90-70/500-100-N	0,07–0,5	100	1,5	20	—	1,4	N	—
KADAMM МС90-700/2700-200-N	0,7–2,7	200	0,6	20	-/3	1,3	N (розетка)	—
KADAMM МС90-80/1000-200-N	0,08–1	200	0,9	16	1,3/8	1,35	N	155×85,8×29
KADAMM МС90-8000/12000-50-SMD	8–12	50	0,4	17	0,55/6	1,35	SMD (поверхностный монтаж)	—
KADAMM МС90-9-100-520-K2	0,1–0,52	200	0,45	17	0,75/5	1,3	-	83,82×38,1×7,32
KADAMM МС90-9-100-520-K8	0,1–0,52	800	0,42	16	0,75/5	1,3	-	83,82×38,1×9,32
KADAMM МС90-9-1000-3000-K4	1–3	400	0,2	20	1/4	1,25	SMD	25,4×12,7×5,5
KADAMM МС90-9-800-4200-K1	0,8–4,2	100	0,8	15	1/8	1,5	SMD	45,72×10,16×4,6

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 20 исполнений, в том числе KADAMM МС90-1000/18000-30-SMA и KADAMM МС90-1000/26500-10-SMA.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM МС90-1,6/30-250-N и KADAMM МС90-9-1000-3000-K4. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,39 дБ, у остальных — 0,85 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 25,4×12,7×5,5 до 410×102×36 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM МС90 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM МС90-500/9000-30-SMA: что происходит с сигналом 30 Вт на входе.

1Потери 1,8 дБ: на выходе 30 Вт × 10^(−1,8/10) = 19,82 Вт; разница 10,18 Вт рассеивается в изделии или отражается.

2КСВН 1,4: коэффициент отражения (1,4 − 1) / (1,4 + 1) = 0,167, назад уходит 2,8 % — 0,833 Вт.

3Два исполнения с КСВН 2,1 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,1 − 1) / (2,1 + 1) = 0,71; суммарный КСВН (1 + 0,71) / (1 − 0,71) = 5,89, отражается 50,4 % мощности.

4С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Мосты применяют в балансных усилителях и смесителях, антенных решётках, формирователях круговой поляризации.

Балансные усилители и смесители

Формирование круговой поляризации

Диаграммообразующие схемы

Сколько исполнений МС90 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 32 исполнения МС90, например KADAMM МС90-1000/18000-30-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 36 исполнений МС90, например KADAMM МС90-1000/18000-30-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 25 исполнений МС90, например KADAMM МС90-1000/18000-30-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд МС90 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM МС90 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии МС90 они меняются от 25,4×12,7×5,5 до 410×102×36 мм.

Документация и поставка

В поставку каждого исполнения KADAMM МС90 входят:

✓Мост СВЧ

✓Паспорт изделия

Техническое описание серии МС90 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение МС90 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM МС90	Квадратурные мосты 90° СВЧ	1,6 МГц – 50 ГГц	49	SMA, N, 2,92 мм, 2,4 мм
KADAMM МС90-К	Квадратурные мосты 90° коаксиальные	390 МГц – 30 ГГц	9	SMA, N и 1,85 мм
KADAMM МС180	Мосты 180° СВЧ (синфазно-противофазные)	1,6 МГц – 50 ГГц	36	SMA, 2,4 мм, N, 2,92 мм
KADAMM МС180-К	Мосты синфазно-противофазные 180° коаксиальные	375 МГц – 40 ГГц	7	N, SMA и 2,92 мм
KADAMM ОН	Направленные ответвители однонаправленные	9 кГц – 86 ГГц	318	SMA, N&SMA, N, 2,92 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM МС90-К; нужны направленные ответвители — KADAMM ОН.

Когда выбирают Квадратурные мосты 90° СВЧ KADAMM МС90: Мосты применяют в балансных усилителях и смесителях, антенных решётках, формирователях круговой поляризации.

Вопросы и ответы

Какой диапазон частот у изделий KADAMM МС90?+

Серия МС90 в целом перекрывает 1,6 МГц – 50 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения МС90?+

От 1 до 800 Вт. Наибольшую мощность держат KADAMM МС90-400/650-800-N и KADAMM МС90-9-100-520-K8.

Какое исполнение МС90 вносит меньше всего потерь?+

Меньше всего потерь — 0,2 дБ — у KADAMM МС90-1,6/30-250-N и KADAMM МС90-9-1000-3000-K4.

У какого исполнения МС90 самая высокая развязка?+

Наибольшая развязка — 25 дБ — у KADAMM МС90-1,6/30-250-N.

Как изделия KADAMM МС90 подключаются к тракту?+

Подключение у серии МС90 — SMA, N, 2,92 мм, 2,4 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM МС90 отличается от KADAMM МС90-К?+

KADAMM МС90-К — «Квадратурные мосты 90° коаксиальные», охват 390 МГц – 30 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН МС90 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2,1 это 12,6 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение МС90?+

Назовите полный артикул из таблицы, например «KADAMM МС90-1,6/30-250-N», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM МС90?+

В блоке документов — техническое описание серии МС90 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Направленные ответвители и мосты →

Подбор исполнения KADAMM МС90 под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
