Квадратурные и синфазные мосты KADAMM (КАДАММ) серии МС180-К: делят сигнал на два выхода с заданным фазовым сдвигом.
375 МГц – 40 ГГцисполнений 7развязка до 18 дБвносимые потери от 0,2 дБ
▤
Подберём Мосты синфазно-противофазные 180° коаксиальные МС180-К под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
KADAMM МС180-К — квадратурные и синфазные мосты производства KADAMM (КАДАММ).
В серии 7 исполнений, общий охват частот — 375 МГц – 40 ГГц. Подключение — N, SMA и 2,92 мм.
Исполнения МС180-К различаются по параметрам: частоты, потери, развязка, КСВН, соединители, разность фаз.
Мост делит сигнал на два выхода поровну с фазовым сдвигом 90° (квадратурный) или 0 и 180° (синфазный и противофазный), а четвёртое плечо остаётся развязанным. На мостах строят балансные усилители и смесители, формирователи круговой поляризации и диаграммообразующие схемы.
Разброс по исполнениям МС180-К: вносимое ослабление — 0,2–1,8 дБ; КСВН — 1,2–1,7 (при КСВН 1,7 отражается около 7 % мощности); развязка — 12–18 дБ. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Квадратурный мост — для балансных схем и круговой поляризации, синфазный — для деления и сложения в фазе.
Принцип работы
Мост KADAMM МС180-К делит сигнал на два выхода равной мощности со сдвигом фаз 90° (квадратурный) или 0° и 180° (синфазно-противофазный). Четвёртый порт развязан от входа: туда уходит лишь то, что вернулось с выходов при рассогласовании, поэтому на него ставят нагрузку.
На мостах строят балансные усилители и смесители, схемы круговой поляризации и диаграммообразующие матрицы.
Конструкция и материалы

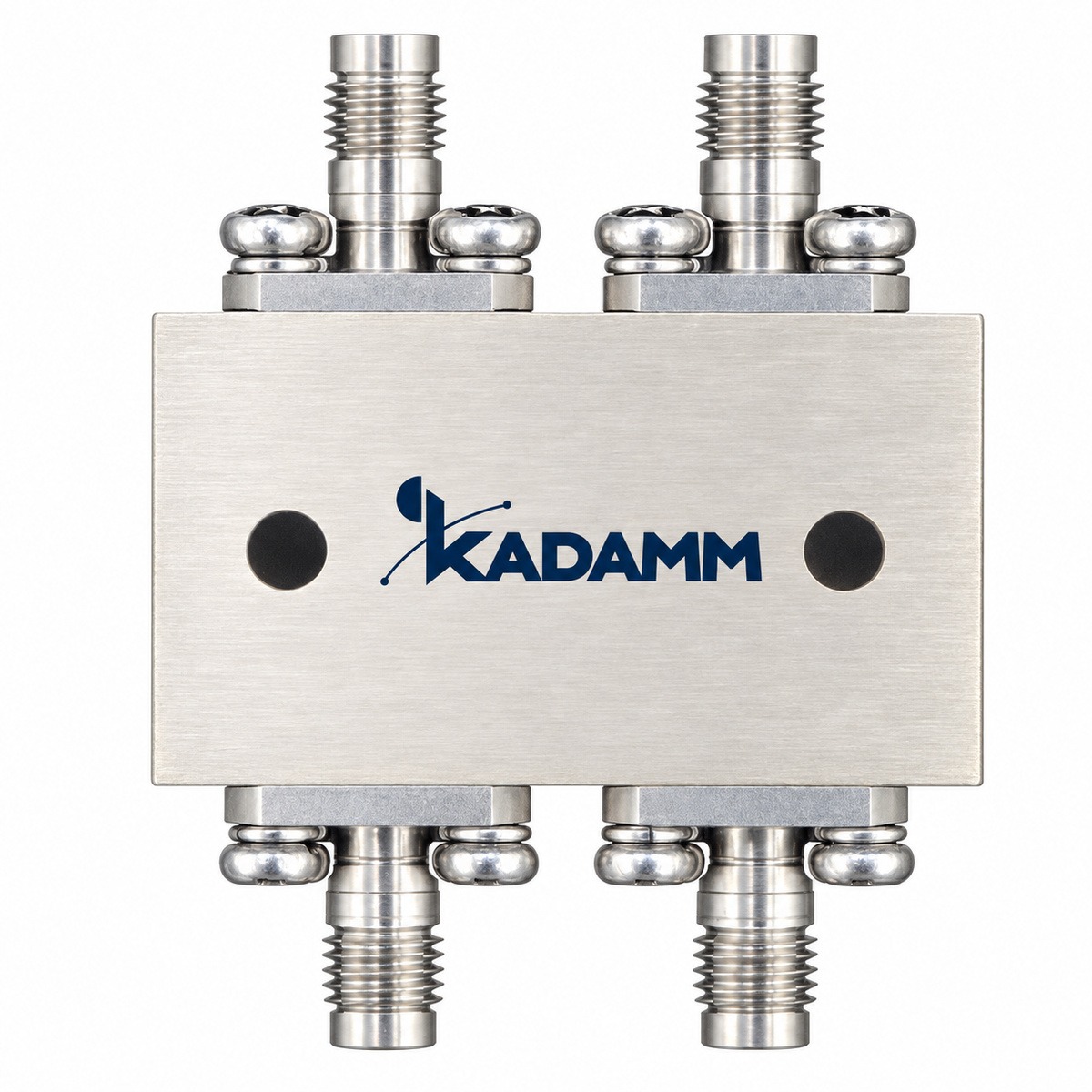

Изделие KADAMM МС180-К собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.
ПодключениеN (розетка) — у 3 исполненийSMA (розетка) — у 3 исполнений2,92 (розетка) — у 1 исполнения
Ключевые особенности
✓
375 МГц – 40 ГГц 7 исполнений, 7 рабочих полос. Самая широкая полоса — 1–4 ГГц у KADAMM МС180-1000/4000-N(р).
✓
Потери от 0,2 дБ Меньше всего потерь — у KADAMM МС180-375/415-N(р).
✓
Развязка до 18 дБ Лучшая развязка — у KADAMM МС180-375/415-N(р).
✓
КСВН от 1,2 Лучшее согласование в серии — у KADAMM МС180-375/415-N(р).
✓
N, SMA и 2,92 мм N (розетка) — у 3 исполнений; SMA (розетка) — у 3 исполнений; 2,92 (розетка) — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM МС180-К: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
Параметр
Значения в серии
Частоты
375 МГц – 40 ГГц
Потери, дБ
от 0,2 до 1,8
Развязка, дБ
от 12 до 18
КСВН
от 1,2 до 1,7
Соединитель
N (розетка); 2,92 (розетка); SMA (розетка)
Разность фаз, °
180
Разбаланс, ±дБ
6 вариантов — по таблице исполнений
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии МС180-К — 375–415 МГц, самая широкая — 1–4 ГГц.
Вносимые потериПри 0,2 дБ до выхода доходит 95,5 % мощности, при 1,8 дБ — 66,1 %. Остальное уходит в тепло внутри изделия и в отражение.
Развязка12 дБ ослабляют обратную волну в 15,8 раза по мощности, 18 дБ — в 63,1 раза. Каждые 10 дБ — ещё вдесятеро меньше.
РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.
Таблица исполнений
Все 7 исполнений серии МС180-К с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного; развязка — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
Артикул
Частоты, ГГц
Потери, дБ
Развязка, дБ
КСВН
Соединитель
Разность фаз, °
Разбаланс, ±дБ
KADAMM МС180-1000/4000-N(р)
1-4
1,2
15
1,4
N (розетка)
180±5°
≤±0,5
KADAMM МС180-1100/1700-N(р)
1,1-1,7
0,8
16
1,35
N (розетка)
180±4°
≤±0,3
KADAMM МС180-18000/40000-2,92(р)
18-40
0,9
12
1,7
2,92 (розетка)
180±9°
≤±0,9
KADAMM МС180-2000/4000-SMA(р)
2-4
1,0
15
1,35
SMA (розетка)
180±5°
≤±0,4
KADAMM МС180-2000/6000-SMA(р)
2-6
1,4
15
1,5
SMA (розетка)
180±5°
≤±0,5
KADAMM МС180-375/415-N(р)
0,375-0,415
0,2
18
1,2
N (розетка)
180±2°
≤±0,2
KADAMM МС180-6000/18000-SMA(р)
6-18
1,8
15
1,6
SMA (розетка)
180±7°
≤±0,7
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 3 исполнения, в том числе KADAMM МС180-1000/4000-N(р) и KADAMM МС180-2000/4000-SMA(р).
2Вносимые потери. Если этот параметр для вас главный, начните с KADAMM МС180-375/415-N(р). У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,47 дБ, у остальных — 0,72 дБ.
3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: N (розетка) — у 3 исполнений; SMA (розетка) — у 3 исполнений; 2,92 (розетка) — у 1 исполнения.
4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Полосы исполнений серии KADAMM МС180-К по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM МС180-2000/4000-SMA(р): что происходит с сигналом 10 Вт на входе.
1Потери 1 дБ: на выходе 10 Вт × 10^(−1/10) = 7,94 Вт; разница 2,06 Вт рассеивается в изделии или отражается.
2КСВН 1,35: коэффициент отражения (1,35 − 1) / (1,35 + 1) = 0,149, назад уходит 2,2 % — 0,222 Вт.
3Два исполнения с КСВН 1,7 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,7 − 1) / (1,7 + 1) = 0,519; суммарный КСВН (1 + 0,519) / (1 − 0,519) = 3,15, отражается 26,9 % мощности.
4С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Мосты применяют в балансных усилителях и смесителях, антенных решётках, формирователях круговой поляризации.
Балансные усилители и смесители
Формирование круговой поляризации
Диаграммообразующие схемы
Сколько исполнений МС180-К работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
ниже 1 ГГц1 исполнение
1–4 ГГц (L, S)4 исполнения
4–12 ГГц (C, X)2 исполнения
12–27 ГГц (Ku, K)2 исполнения
27–40 ГГц (Ka)1 исполнение
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 4 исполнения МС180-К, например KADAMM МС180-1000/4000-N(р). В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ka работают 6 исполнений МС180-К, например KADAMM МС180-1000/4000-N(р). В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 3 исполнения МС180-К, например KADAMM МС180-18000/40000-2,92(р). В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд МС180-К пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Изделия KADAMM МС180-К включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
Документация и поставка
В поставку каждого исполнения KADAMM МС180-К входят:
✓Мост СВЧ
✓Паспорт изделия
Техническое описание серии МС180-К — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение МС180-К или соседней серии.
Термины и стандарты
КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Разбаланс — различие амплитуд и фаз сигналов на выходах.
Обозначения и размеры соответствуют стандартам:
ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM МС90-К; нужны направленные ответвители — KADAMM ОН-К.
Когда выбирают Мосты синфазно-противофазные 180° коаксиальные KADAMM МС180-К: Мосты применяют в балансных усилителях и смесителях, антенных решётках, формирователях круговой поляризации.
Вопросы и ответы
Какой диапазон частот у изделий KADAMM МС180-К?+
Серия МС180-К в целом перекрывает 375 МГц – 40 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.
Какое исполнение МС180-К вносит меньше всего потерь?+
Меньше всего потерь — 0,2 дБ — у KADAMM МС180-375/415-N(р).
У какого исполнения МС180-К самая высокая развязка?+
Наибольшая развязка — 18 дБ — у KADAMM МС180-375/415-N(р).
У какого исполнения МС180-К самый низкий КСВН?+
Самый низкий КСВН — 1,2 — у KADAMM МС180-375/415-N(р).
Как изделия KADAMM МС180-К подключаются к тракту?+
Подключение у серии МС180-К — N, SMA и 2,92 мм. По таблице: N (розетка) — у 3 исполнений; SMA (розетка) — у 3 исполнений; 2,92 (розетка) — у 1 исполнения. Другое исполнение выводов обсуждается при заказе.
Чем серия KADAMM МС180-К отличается от KADAMM МС90-К?+
KADAMM МС90-К — «Квадратурные мосты 90° коаксиальные», охват 390 МГц – 30 ГГц. Остальные соседние серии сравнены в таблице выше.
Как пересчитать КСВН МС180-К в отражённую мощность?+
Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,7 это 6,7 %.
Можно ли получить расчёт под мой тракт?+
Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.
Как заказать исполнение МС180-К?+
Назовите полный артикул из таблицы, например «KADAMM МС180-1000/4000-N(р)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.
Какие документы есть на серию KADAMM МС180-К?+
В блоке документов — техническое описание серии МС180-К и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
