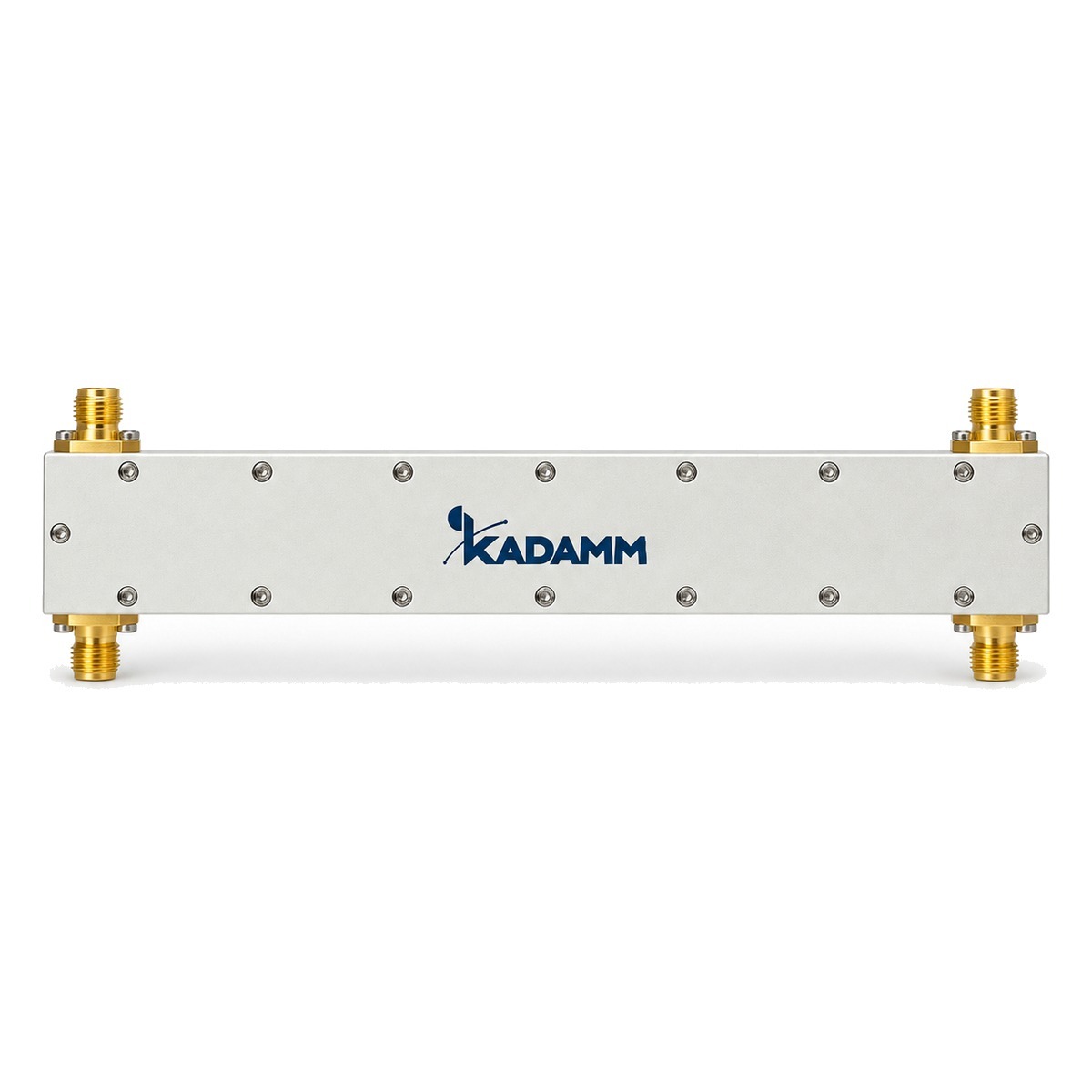

Мосты 180° СВЧ (синфазно-противофазные) KADAMM МС180

Name: Мосты 180° СВЧ (синфазно-противофазные) KADAMM МС180
Brand: КАДАММ
SKU: KADAMM МС180

Производитель:КАДАММ

Артикул: KADAMM МС180

Техническое описание серии KADAMM МС180

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Квадратурные и синфазные мосты

Мосты 180° СВЧ (синфазно-противофазные) KADAMM МС180

Квадратурные и синфазные мосты KADAMM (КАДАММ) серии МС180: делят сигнал на два выхода с заданным фазовым сдвигом.

1,6 МГц – 50 ГГцисполнений 36мощность до 2500 Втразвязка до 25 дБ

▤

Подберём Мосты 180° СВЧ (синфазно-противофазные) МС180 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

1,6 МГц – 50 ГГц

охват частот серии

исполнений

до 2500 Вт

мощность

до 25 дБ

развязка

О серии

KADAMM МС180 — квадратурные и синфазные мосты производства KADAMM (КАДАММ).

В серии 36 исполнений, общий охват частот — 1,6 МГц – 50 ГГц. Подключение — SMA, 2,4 мм, N, 2,92 мм.

Исполнения МС180 различаются по параметрам: частоты, мощность, потери, развязка, разбаланс, КСВН.

Артикул исполнения читается по таблице: после обозначения серии МС180 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM МС180-1,6/30-250-N работает в полосе 1,6–30 МГц.

Мост делит сигнал на два выхода поровну с фазовым сдвигом 90° (квадратурный) или 0 и 180° (синфазный и противофазный), а четвёртое плечо остаётся развязанным. На мостах строят балансные усилители и смесители, формирователи круговой поляризации и диаграммообразующие схемы.

Разброс по исполнениям МС180: вносимое ослабление — 0,2–4 дБ; КСВН — 1,2–2 (при КСВН 2 отражается около 11 % мощности); развязка — 12–25 дБ; мощность — 2–2500 Вт. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Квадратурный мост — для балансных схем и круговой поляризации, синфазный — для деления и сложения в фазе.

Принцип работы

Мост KADAMM МС180 делит сигнал на два выхода равной мощности со сдвигом фаз 90° (квадратурный) или 0° и 180° (синфазно-противофазный). Четвёртый порт развязан от входа: туда уходит лишь то, что вернулось с выходов при рассогласовании, поэтому на него ставят нагрузку.

На мостах строят балансные усилители и смесители, схемы круговой поляризации и диаграммообразующие матрицы.

Конструкция и материалы

Изделие KADAMM МС180 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

1,6 МГц – 50 ГГц
36 исполнений, 34 рабочие полосы. Самая широкая полоса — 1,6–30 МГц у KADAMM МС180-1,6/30-250-N.

✓

Потери от 0,2 дБ
Меньше всего потерь — у KADAMM МС180-1,6/30-250-N и KADAMM МС180-1,6/30-2500-N.

✓

Развязка до 25 дБ
Лучшая развязка — у KADAMM МС180-1,6/30-250-N и KADAMM МС180-1,6/30-2500-N.

✓

До 2500 Вт
Наибольшую мощность держат KADAMM МС180-1,6/30-2500-N.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM МС180-1,6/30-2500-N.

✓

Корпус от 48×36×11 мм
Самое компактное исполнение — KADAMM МС180-4000/10000-30-SMA.

Технические характеристики серии

Сводка по всем исполнениям KADAMM МС180: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	1,6 МГц – 50 ГГц
Мощность, Вт	от 2 до 2500
Потери, дБ	от 0,2 до 4
Развязка, дБ	от 12 до 25
Разбаланс, ±дБ / °	20 вариантов — по таблице исполнений
КСВН	от 1,2 до 2
Соединитель	6 вариантов — по таблице исполнений
Габариты, мм	от 48×36×11 до 150×100×24
Рабочая температура, °C	-40–+85 — KADAMM МС180-7000/12400-50-SMA

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии МС180 — 3–3,5 ГГц, самая широкая — 1,6–30 МГц.

Вносимые потериПри 0,2 дБ до выхода доходит 95,5 % мощности, при 4 дБ — 39,8 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка12 дБ ослабляют обратную волну в 15,8 раза по мощности, 25 дБ — в 320 раз. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 2 — 11,1 %.

МощностьВ столбце «Мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 2 до 2500 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 36 исполнений серии МС180 с артикулами для заявки.

В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощность, Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM МС180-1,6/30-250-N	0,0016–0,03	250	0,2	25	0,1/3	1,3	N	-
KADAMM МС180-1,6/30-2500-N	0,0016–0,03	2500	0,2	25	0,1/3	1,2	N	-
KADAMM МС180-1000/12400-30-SMA	1–12,4	30	2,6	17	0,7/8	1,5	SMA	150×44,5×12,7
KADAMM МС180-1000/18000-30-SMA	1–18	30	3,3	16	1/10	1,6	SMA	150×44,5×12,7
KADAMM МС180-1000/3000-100-SMA	1–3	100	0,7	18	0,3/5	1,35	SMA	-
KADAMM МС180-1000/3000-2,4	1–3	2	1	18	0,7/10	1,4	SMD	67×46×10
KADAMM МС180-1000/6000-30-SMA	1–6	30	1,8	18	0,7/7	1,4	SMA	150×44,5×12,7
KADAMM МС180-106/176-30-SMA	0,106–0,176	30	1,2	18	0,8/10	1,4	SMA	13×120×152
KADAMM МС180-1200/2700-10-SMA	1,2–2,7	10	0,8	20	0,8/10	1,35	SMA	65×60×14
KADAMM МС180-1500/2500-10-SMA	1,5–2,5	10	0,5	20	0,6/5	1,4	SMA	64×60×13
KADAMM МС180-18000/26500-30-SMA	18–26,5	30	1,9	15	0,7/9	1,7	SMA	40×40,6×12,7
KADAMM МС180-18000/40000-20-2,92	18–40	20	2,9	15	1,2/12	1,8	2,92 мм	40×40,6×12,7
KADAMM МС180-18000/50000-20-2,4	18–50	20	3,8	12	1,4/14	1,9	2,4 мм	40×40,6×12,7
KADAMM МС180-2000/18000-30-SMA	2–18	30	2	16	0,7/9	1,6	SMA	77,2×34,3×12,7
KADAMM МС180-2000/26500-30-SMA	2–26,5	30	3,2	15	1/12	1,7	SMA	77,2×34,3×12,7
KADAMM МС180-2000/4000-100-SMA	2–4	100	0,5	20	—	1,3	SMA	—
KADAMM МС180-2000/6000-30-SMA	2–6	30	1,5	18	0,9/11	1,35	SMA	82×36×11
KADAMM МС180-225/400-30-SMA	0,225–0,4	30	1	18	0,8/10	1,4	SMA	13×96×96
KADAMM МС180-24000/44000-20-2,4	24–44	20	3,4	14	1,1/11	1,8	2,4 мм	40×40,6×12,7
KADAMM МС180-26500/40000-20-2,92	26,5–40	20	2,9	15	1/10	1,7	2,92 мм	40×40,6×12,7
KADAMM МС180-26500/50000-20-2,4	26,5–50	20	3,8	12	1,4/13	1,9	2,4 мм	40×40,6×12,7
KADAMM МС180-2700/3400-30-SMA	2,7–3,4	30	0,4	20	0,3/5	1,35	SMA	48×53×13
KADAMM МС180-3000/3500-100-SMA	3–3,5	100	0,5	20	—	1,3	SMA	—
KADAMM МС180-3200/4000-10-SMA	3,2–4	10	0,5	18	0,6/5	1,4	SMA	45×60×13
KADAMM МС180-350/1000-250-N	0,35–1	250	0,5	20	0,5/7	1,3	N	150×100×24
KADAMM МС180-4000/10000-30-SMA	4–10	30	1,5	18	0,8/10	1,5	SMA	48×36×11
KADAMM МС180-500/6000-30-SMA	0,5–6	30	3,6	18	1/9	1,5	SMA	254×71,1×12,7
KADAMM МС180-500/8000-30-SMA	0,5–8	30	4	18	1/9	1,5	SMA	254×71,1×12,7
KADAMM МС180-5000/12000-100-SMA	5–12	100	0,7	18	—	1,4	SMA	—
KADAMM МС180-6000/12400-30-SMA	6–12,4	30	1,8	15	—	1,6	SMA	49×36×11
KADAMM МС180-6000/18000-30-SMA	6–18	30	1,5	16	0,6/8	1,6	SMA	40×40,6×12,7
KADAMM МС180-6000/26500-30-SMA	6–26,5	30	2	15	0,8/10	1,7	SMA	40×40,6×12,7
KADAMM МС180-6000/40000-20-2,92	6–40	20	3	14	1,2/12	1,8	2,92 мм	40×40,6×12,7
KADAMM МС180-6000/50000-20-2,4	6–50	20	3,8	12	1,5/15	2	2,4 мм	40×40,6×12,7
KADAMM МС180-7000/12400-50-SMA	7–12,4	50	1	18	0,4/5	1,45	SMA (розетка)	—
KADAMM МС180-800/12000-30-SMA	0,8–12	30	1,8	17	0,7/7	1,6	SMA (розетка)	—

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 6 ГГц перекрывают 16 исполнений, в том числе KADAMM МС180-1000/12400-30-SMA и KADAMM МС180-1000/18000-30-SMA.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM МС180-1,6/30-250-N и KADAMM МС180-1,6/30-2500-N. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 2,13 дБ, у остальных — 1,56 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 48×36×11 до 150×100×24 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM МС180 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM МС180-2000/6000-30-SMA: что происходит с сигналом 30 Вт на входе.

1Потери 1,5 дБ: на выходе 30 Вт × 10^(−1,5/10) = 21,24 Вт; разница 8,76 Вт рассеивается в изделии или отражается.

2КСВН 1,35: коэффициент отражения (1,35 − 1) / (1,35 + 1) = 0,149, назад уходит 2,2 % — 0,665 Вт.

3Два исполнения с КСВН 2 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2 − 1) / (2 + 1) = 0,667; суммарный КСВН (1 + 0,667) / (1 − 0,667) = 5, отражается 44,4 % мощности.

4С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Мосты применяют в балансных усилителях и смесителях, антенных решётках, формирователях круговой поляризации.

Балансные усилители и смесители

Формирование круговой поляризации

Диаграммообразующие схемы

Сколько исполнений МС180 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 25 исполнений МС180, например KADAMM МС180-1000/12400-30-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 31 исполнение МС180, например KADAMM МС180-1000/12400-30-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 22 исполнения МС180, например KADAMM МС180-1000/12400-30-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд МС180 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM МС180 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии МС180 они меняются от 48×36×11 до 150×100×24 мм.

Документация и поставка

В поставку каждого исполнения KADAMM МС180 входят:

✓Мост СВЧ

✓Паспорт изделия

Техническое описание серии МС180 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение МС180 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM МС180	Мосты 180° СВЧ (синфазно-противофазные)	1,6 МГц – 50 ГГц	36	SMA, 2,4 мм, N, 2,92 мм
KADAMM МС180-К	Мосты синфазно-противофазные 180° коаксиальные	375 МГц – 40 ГГц	7	N, SMA и 2,92 мм
KADAMM МС90	Квадратурные мосты 90° СВЧ	1,6 МГц – 50 ГГц	48	SMA, N, 2,92 мм, 2,4 мм
KADAMM МС90-К	Квадратурные мосты 90° коаксиальные	390 МГц – 30 ГГц	9	SMA, N и 1,85 мм
KADAMM ОН	Направленные ответвители однонаправленные	9 кГц – 86 ГГц	318	SMA, N&SMA, N, 2,92 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM МС180-К; нужны направленные ответвители — KADAMM ОН.

Когда выбирают Мосты 180° СВЧ (синфазно-противофазные) KADAMM МС180: Мосты применяют в балансных усилителях и смесителях, антенных решётках, формирователях круговой поляризации.

Вопросы и ответы

Какой диапазон частот у изделий KADAMM МС180?+

Серия МС180 в целом перекрывает 1,6 МГц – 50 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения МС180?+

От 2 до 2500 Вт. Наибольшую мощность держат KADAMM МС180-1,6/30-2500-N.

Какое исполнение МС180 вносит меньше всего потерь?+

Меньше всего потерь — 0,2 дБ — у KADAMM МС180-1,6/30-250-N и KADAMM МС180-1,6/30-2500-N.

У какого исполнения МС180 самая высокая развязка?+

Наибольшая развязка — 25 дБ — у KADAMM МС180-1,6/30-250-N и KADAMM МС180-1,6/30-2500-N.

Как изделия KADAMM МС180 подключаются к тракту?+

Подключение у серии МС180 — SMA, 2,4 мм, N, 2,92 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM МС180 отличается от KADAMM МС180-К?+

KADAMM МС180-К — «Мосты синфазно-противофазные 180° коаксиальные», охват 375 МГц – 40 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН МС180 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2 это 11,1 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение МС180?+

Назовите полный артикул из таблицы, например «KADAMM МС180-1,6/30-250-N», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM МС180?+

В блоке документов — техническое описание серии МС180 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
