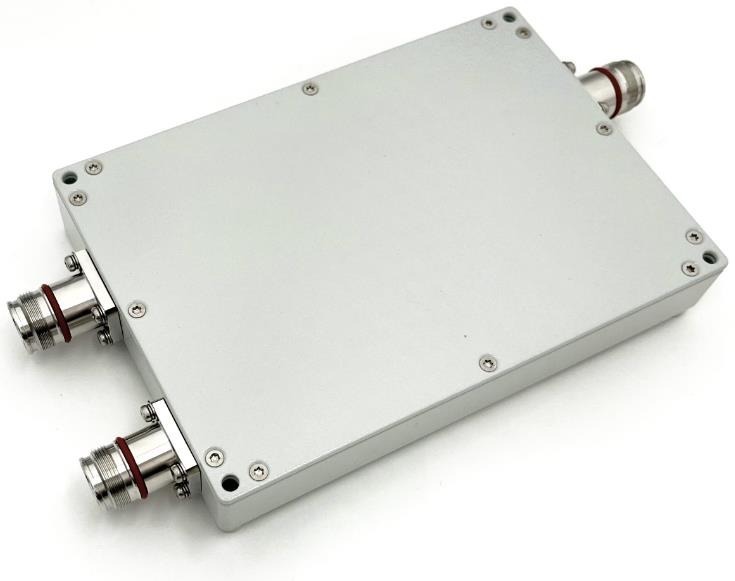

Комбайнеры двухдиапазонные резонаторные: 80–4200 МГц.
Что представляет собой устройство
KADAMM МП-Ф-2 — комбайнеры двухдиапазонные резонаторные. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход.
Полосы входов — 80–4200 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: допустимая мощность — 10–400 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: конструкция — резонаторные.
В серии 16 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Полос, Полосы портов, МГц, Потери, дБ, Развязка, дБ, Мощность, Вт, Разъёмы, Габариты) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 80–4200 МГц, у МП-Ф-5 — 430–3594 МГц
- Разъём по исполнению: 4.3-10 (розетка); N (розетка); SMA (розетка); уточняйте у менеджера, у МП-Ф-5 — по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

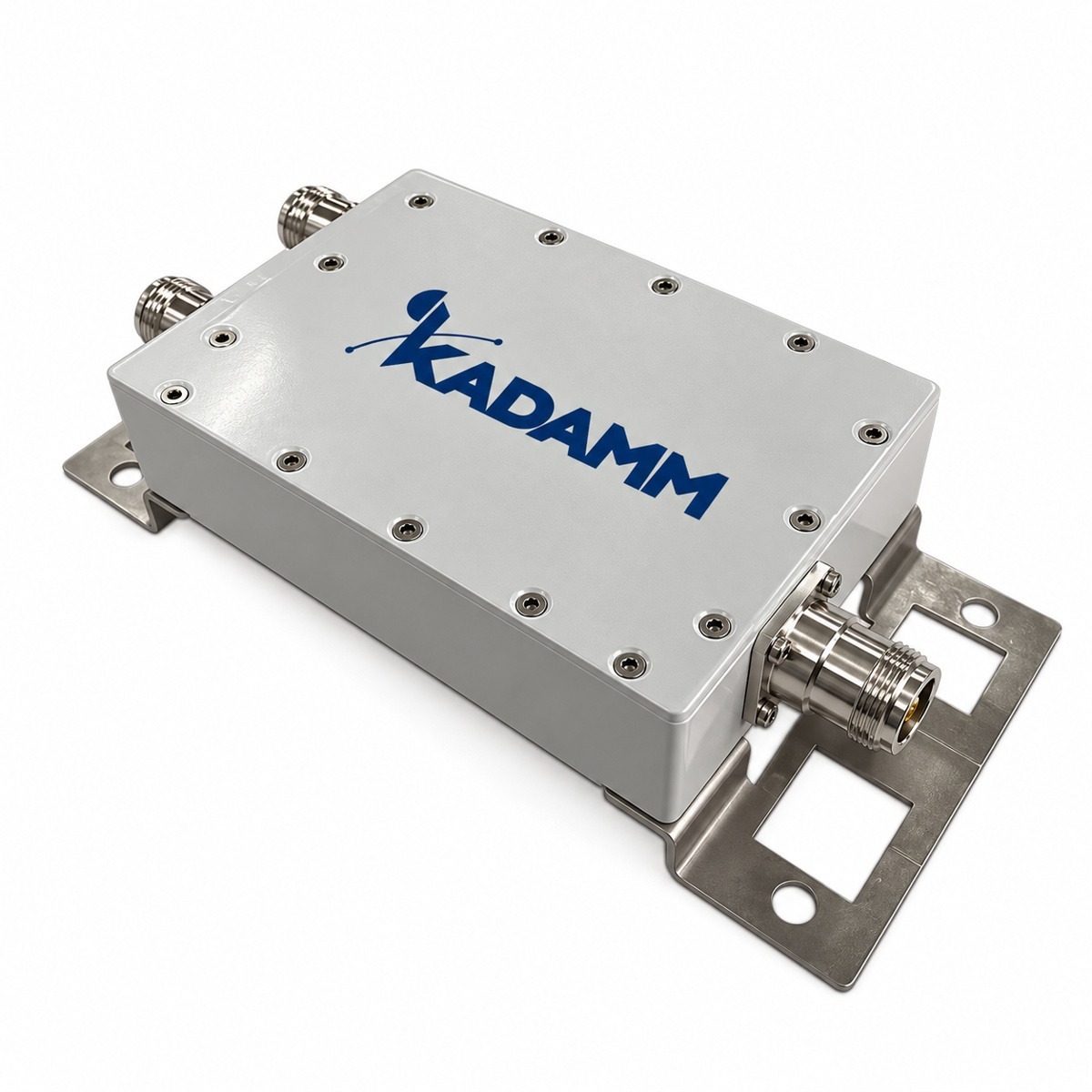

- Полосы 80–4200 МГц, у МП-2-500+2800 — 80–960 и 1695–3900 МГц
- Разъём по исполнению: 4.3-10 (розетка); N (розетка); SMA (розетка); уточняйте у менеджера, у МП-2-500+2800 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 80–4200 МГц, у МП-Ф-3 — 698–2700 МГц
- Разъём по исполнению: 4.3-10 (розетка); N (розетка); SMA (розетка); уточняйте у менеджера, у МП-Ф-3 — по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-Ф-2 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 80–4200 МГц |
| Число полос | 2 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 10–400 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: 4.3-10 (розетка); N (розетка); SMA (розетка); уточняйте у менеджера |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-2-80/2700-4.3-10 | 2 | 80–520 / 694–2700 | ≤0,4 / ≤0,6 | ≥50 | 120 | 4.3-10 (розетка) | 187,2 × 130,4 × 31,8 мм |
| KADAMM МП-2-1200/2300-SMA | 2 | 1200–1300 / 2100–2300 | ≤1,6 | ≥100 | 10 | SMA (розетка) | 166,64 × 40,64 × 16,26 мм |
| KADAMM МП-2-2300/2615-SMA | 2 | 2300–2400 / 2575–2615 | ≤1,0 / ≤2,3 | ≥60 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2300/2690-SMA | 2 | 2300–2400 / 2496–2690 | ≤0,6 | ≥90 | 50 | SMA (розетка) | 120 × 70 × 24 мм |
| KADAMM МП-2-2300/2690-SMA-2 | 2 | 2300–2400 / 2496–2690 | ≤1,0 / ≤0,8 | ≥60 | 50 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2300/3800-SMA | 2 | 2300–2400 / 3300–3800 | ≤0,9 | ≥60 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-2575/3800-SMA | 2 | 2575–2615 / 3300–3800 | ≤2,6 / ≤0,8 | ≥40 | 30 | SMA (розетка) | 91 × 59 × 24,5 мм |
| KADAMM МП-2-350/2690-4.3-10 | 2 | 350–1000 / 1427–2690 | ≤0,4 | ≥55 | 300 | 4.3-10 (розетка) | 205 × 100 × 45 мм |
| KADAMM МП-2-380/2690-4.3-10 | 2 | 380–960 / 1427–2690 | ≤0,5 | ≥50 | 250 | 4.3-10 (розетка) | 161 × 83,5 × 35 мм |
| KADAMM МП-2-380/2690-4.3-10-2 | 2 | 380–960 / 1427–2690 | ≤0,4 | ≥50 | 300 | 4.3-10 (розетка) | 173 × 100 × 45 мм |
| KADAMM МП-2-380/2700-N | 2 | 380–960 / 1695–2700 | ≤0,3 | ≥55 | 200 | N (розетка) | 161 × 83,5 × 30 мм |
| KADAMM МП-2-433/2500-716 | 2 | 433–434 / 2400–2500 | ≤0,3 | ≥20 | 400 | уточняйте у менеджера | 135 × 85 × 48 мм |
| KADAMM МП-2-698/2690-N | 2 | 698–2200 / 2400–2690 | ≤1,5 / ≤2,0 | ≥50 | 20 | N (розетка) | 85 × 65 × 22 мм |
| KADAMM МП-2-698/4200-N | 2 | 698–2690 / 3300–4200 | ≤0,3 | ≥30 / ≥60 | 200 | N (розетка) | 145 × 85 × 37 мм |
| KADAMM МП-2-869/1990-SMA | 2 | 869–894 / 1930–1990 | ≤1,2 | ≥50 | 40 | SMA (розетка) | 100 × 97 × 30 мм |
| KADAMM МП-2-925/1880-SMA | 2 | 925–960 / 1805–1880 | ≤1,2 | ≥50 | 40 | SMA (розетка) | 100 × 97 × 30 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-Ф-2.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-Ф-2:
Перед заказом KADAMM МП-Ф-2 сверьте с проектом:
- Частоты оборудования — внутри 80–4200 МГц
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Уличные соединения МП-Ф-2 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление МП-Ф-2 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-Ф-2 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-Ф-2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-Ф-2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-Ф-2 | KADAMM МП-Ф-5 | KADAMM МП-2-500+2800 | KADAMM МП-Ф-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 80–4200 МГц | 430–3594 МГц | 80–960 и 1695–3900 МГц | 698–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
