Мультиплексор: 80–960 / 1695–3900 МГц.
Что представляет собой устройство

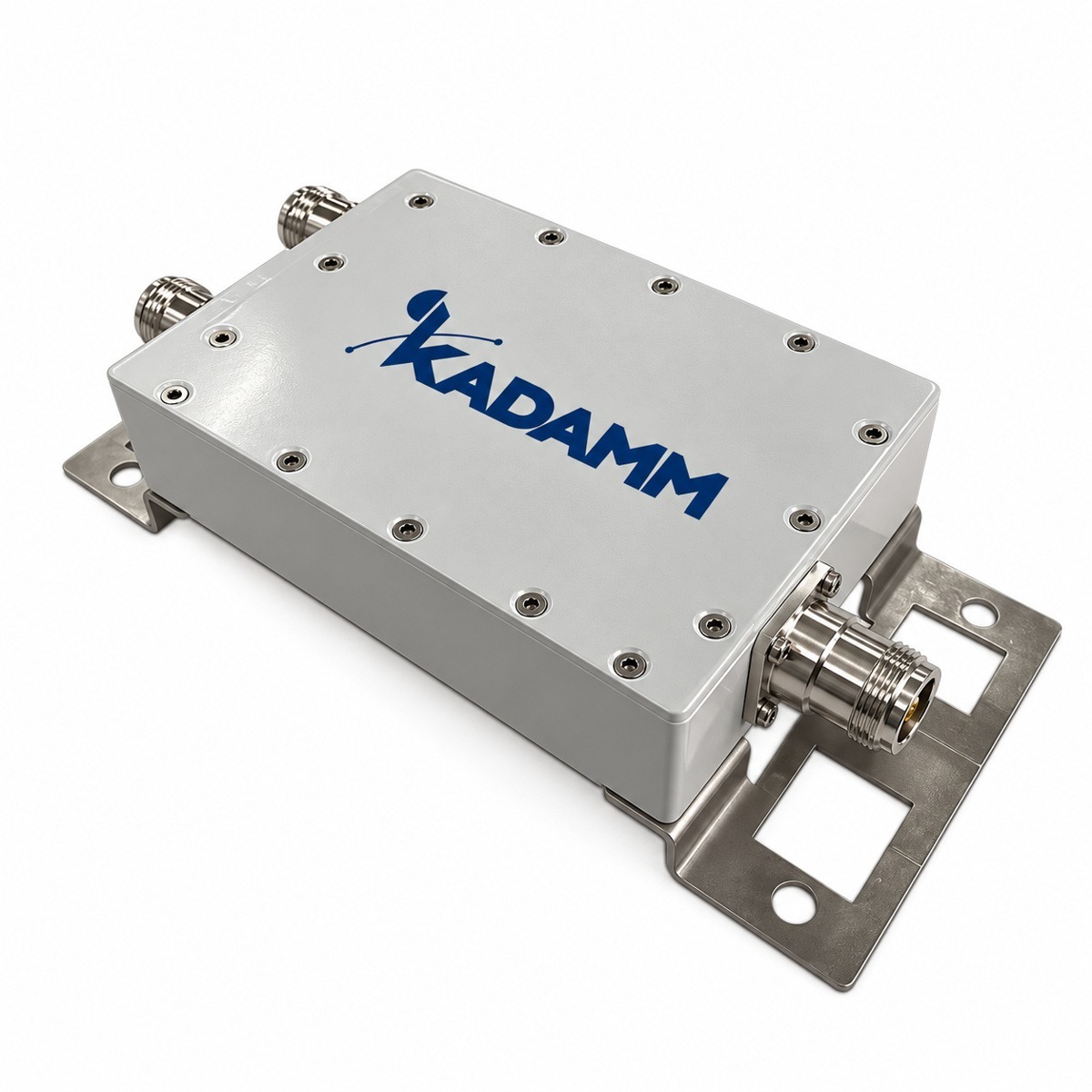

KADAMM МП-2-500+2800 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤ 0,5 дБ).
Полосы входов — 80–960 / 1695–3900 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (не менее 50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤ 0,5 дБ; КСВН — ≤1,3(80–960 МГц; 1695–2700 МГц), ≤1,4(2700–3900 МГц); допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 80–960 и 1695–3900 МГц, у МП-Ф-2 — 80–4200 МГц
- Разъём 4.3-10 (розетка), у МП-Ф-2 — по исполнению: 4.3-10 (розетка); N (розетка); SMA (розетка); уточняйте у менеджера
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

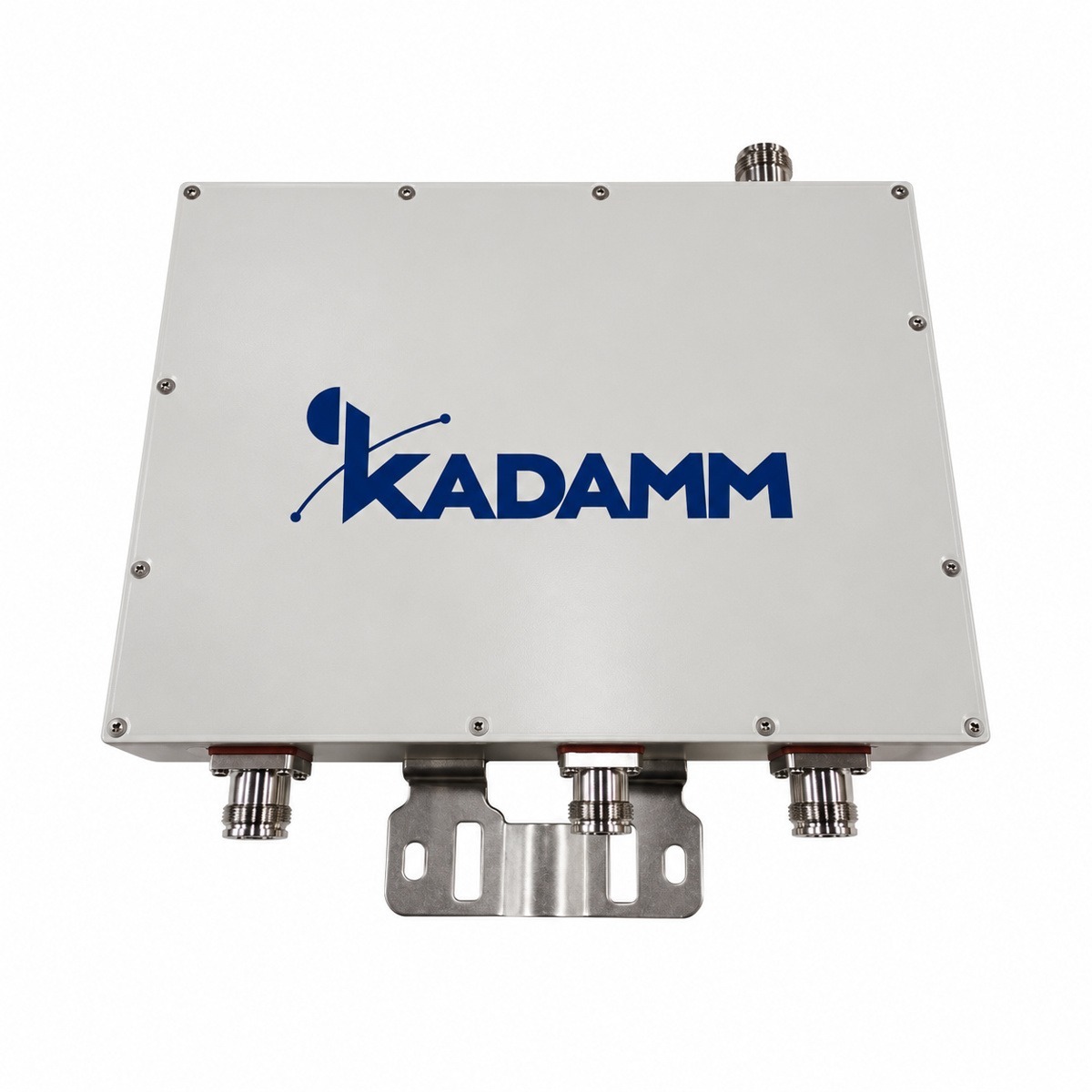

- Полосы 80–960 и 1695–3900 МГц, у МП-3-800+900+2600 — 690–862, 880–960 и 1427–3800 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 80–960 и 1695–3900 МГц, у МП-Ф-5 — 430–3594 МГц
- Разъём 4.3-10 (розетка), у МП-Ф-5 — по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-2-500+2800 с запасом по краям.
Согласование МП-2-500+2800 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 80–960 / 1695–3900 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,3(80–960 МГц; 1695–2700 МГц), ≤1,4(2700–3900 МГц) |
| Вносимые потери | ≤ 0,5 дБ |
| Развязка / подавление | не менее 50 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-2-500+2800.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-2-500+2800.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-2-500+2800:
Перед заказом KADAMM МП-2-500+2800 сверьте с проектом:
- Частоты оборудования — внутри 80–960 и 1695–3900 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Разъёмы МП-2-500+2800 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление МП-2-500+2800 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-2-500+2800 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-2-500+2800 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-2-500+2800 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-2-500+2800 | KADAMM МП-Ф-2 | KADAMM МП-3-800+900+2600 | KADAMM МП-Ф-5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 80–960 и 1695–3900 МГц | 80–4200 МГц | 690–862, 880–960 и 1427–3800 МГц | 430–3594 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
