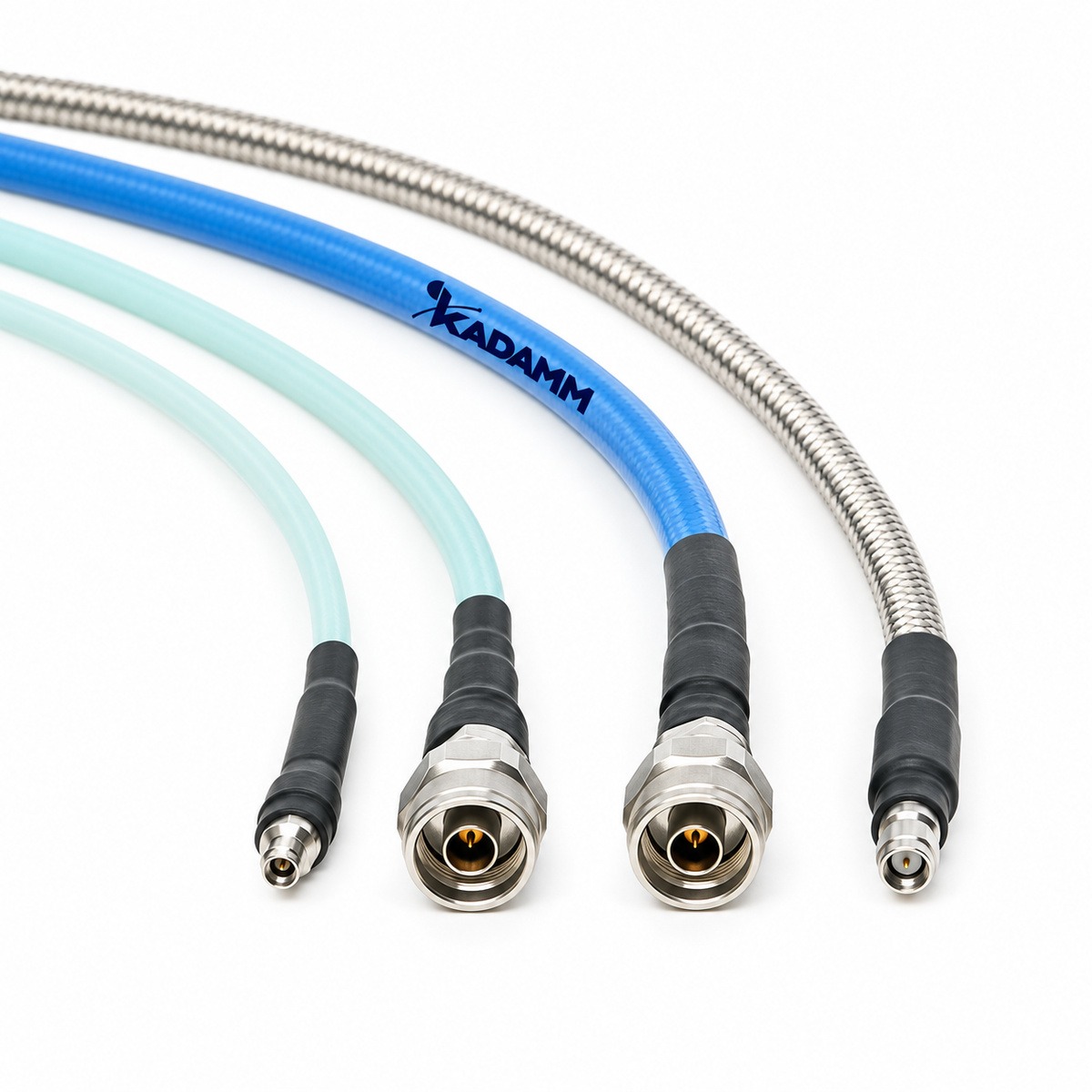

Кабельные сборки СВЧ под заказ KADAMM КСЗ
Кабельные сборки СВЧ KADAMM (КАДАММ) серии КСЗ: соединяют узлы тракта с малыми потерями и стабильной фазой.
охват частот серии до 145 ГГцисполнений 47вносимые потери от 2 дБКСВН от 1,2
▤
Подберём Кабельные сборки СВЧ под заказ КСЗ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →до 145 ГГц
охват частот серии
47
исполнений
от 2 дБ
вносимые потери
от 1,2
КСВН
О серии
KADAMM КСЗ — кабельные сборки СВЧ производства KADAMM (КАДАММ).
В серии 47 исполнений, общий охват частот — до 145 ГГц.
Внутри серии КСЗ меняются частоты, потери, КСВН, класс сборки, разъём 1, разъём 2 — по ним и выбирают исполнение.
Кабельная сборка — отрезок коаксиального кабеля с установленными соединителями, готовый к подключению. Ослабление сборки растёт с частотой и длиной, поэтому длину выбирают минимальной по трассе, а соединители — под ответные части.
Разброс по исполнениям КСЗ: вносимое ослабление — 0,06–40,56 дБ; КСВН — 1,2–1,65 (при КСВН 1,65 отражается около 6 % мощности). Значения для конкретного артикула — в таблице исполнений.
Сборки выпускают четырёх классов: О, В, НП и ФС; класс указан в таблице исполнений.
Короче сборка — меньше ослабление: длину выбирают по трассе без лишнего запаса.
Принцип работы
Кабельная сборка KADAMM КСЗ — коаксиальный кабель с установленными на производстве соединителями. Потери сборки растут с частотой и длиной, а стабильность фазы при изгибе важна для измерительных портов.
Соединители заделаны и проверены вместе с кабелем, поэтому КСВН нормируется для сборки целиком.
Ключевые особенности
✓
До 145 ГГц47 исполнений, 5 рабочих полос.
✓
Потери от 2 дБМеньше всего потерь — у KADAMM КСЗ-В-2,92(в)/2,92(в)-40, KADAMM КСЗ-В-2,92(в)/2,92(р)-40 и ещё 26 исполнений.
✓
КСВН от 1,2Лучшее согласование в серии — у KADAMM КСЗ-НП-SMA(в)/SMA(в)-18, KADAMM КСЗ-О-SMA(в)/SMA(в)-18 и ещё 1 исполнение.
Технические характеристики серии
Сводка по всем исполнениям KADAMM КСЗ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–145 ГГц |
| Потери, дБ | от 2 до 133,19 |
| КСВН | от 1,2 до 1,65 |
| Класс сборки | 5 вариантов — по таблице исполнений |
| Разъём 1 | 12 вариантов — по таблице исполнений |
| Разъём 2 | 18 вариантов — по таблице исполнений |
| Тип кабеля | уточняйте у менеджера |
| Длина | уточняйте у менеджера |
| Длина, мм | от 80 до 10000 |
| Рабочая температура, °C | −40…+85 — KADAMM КСЗ-О-0,8(в)/0,8(в)-145-80, KADAMM КСЗ-О-0,8(в)/0,8(р)-145-150, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-200, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-5000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-200, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-5000 |
| Диаметр кабеля, мм | 3,85 — KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-5000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-5000 |
| Мин. радиус изгиба, мм | 50 — KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-5000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-5000 |
| Кабель | RG1,13, чёрный — KADAMM КСЗ-О-IPEX/IPEX-100; RG1,37 — KADAMM КСЗ-О-SMA/IPEX-100; диаметр 1,13 мм — KADAMM КСЗ-О-SMA/SMA-1,13-И180 |
| Изгиб | 180±10° — KADAMM КСЗ-О-SMA/SMA-1,13-И180 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.
Вносимые потериПри 2 дБ до выхода доходит 63,1 % мощности, при 40,56 дБ — 0,01 %. Остальное уходит в тепло внутри изделия и в отражение.
КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 1,65 — 6 %.
Таблица исполнений
Все 47 исполнений серии КСЗ с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Класс сборки | Разъём 1 | Разъём 2 | Тип кабеля | Длина | Длина, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КСЗ-В-2,92(в)/2,92(в)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | с высокими характеристиками | 2,92 (вилка) | 2,92 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-2,92(в)/2,92(р)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,35 | с высокими характеристиками | 2,92 (вилка) | 2,92 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-3,5(в)/3,5(в)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с высокими характеристиками | 3,5 (вилка) | 3,5 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-3,5(в)/3,5(р)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | с высокими характеристиками | 3,5 (вилка) | 3,5 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-N(в)/N(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с высокими характеристиками | N (вилка) | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-N(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с высокими характеристиками | N (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-SMA(в)/SMA(в)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,35 | с высокими характеристиками | SMA (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-2,92(в)/2,92(в)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с низкими потерями | 2,92 (вилка) | 2,92 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-2,92(в)/2,92(р)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | с низкими потерями | 2,92 (вилка) | 2,92 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-3,5(в)/3,5(в)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с низкими потерями | 3,5 (вилка) | 3,5 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-3,5(р)/3,5(р)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | с низкими потерями | 3,5 (розетка) | 3,5 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-N(в)/N(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с низкими потерями | N (вилка) | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-N(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с низкими потерями | N (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-SMA(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,20 | с низкими потерями | SMA (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-0,8(в)/0,8(в)-145-80 | 0–145 | — | 1,65 | общего применения | 0,8 мм (вилка) | 0,8 мм (вилка) | — | — | 80 |
| KADAMM КСЗ-О-0,8(в)/0,8(р)-145-150 | 0–145 | 5 | 1,65 | общего применения | 0,8 мм (вилка) | 0,8 мм (розетка) | — | — | 150 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1000 | 0–110 | 14,9 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 1000 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-10000 | 0–110 | 133,19 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 10000 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1500 | 0–110 | 21,47 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 1500 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-200 | 0–110 | 4,02 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 200 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-2000 | 0–110 | 27,42 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 2000 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000 | 0–110 | 40,56 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 3000 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-500 | 0–110 | 7,7 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 500 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-5000 | 0–110 | 67,47 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 5000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-1000 | 0–110 | 14,9 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 1000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-10000 | 0–110 | 133,19 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 10000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-200 | 0–110 | 4,39 | 1,60 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 200 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-2000 | 0–110 | 28,04 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 2000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-3000 | 0–110 | 40,56 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 3000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-5000 | 0–110 | 67,47 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 5000 |
| KADAMM КСЗ-О-IPEX/IPEX-100 | уточняйте у менеджера | — | уточняйте у менеджера | общего применения | IPEX | IPEX | — | — | 100 |
| KADAMM КСЗ-О-N(в)/N(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | N (вилка) | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-N(в)/N(р)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | общего применения | N (вилка) | N (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-SMA(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,20 | общего применения | SMA (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-SMA(в)/SMA(р)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | SMA (вилка) | SMA (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-SMA/IPEX-100 | уточняйте у менеджера | — | уточняйте у менеджера | общего применения | SMA | IPEX 1-го поколения | — | — | 100 |
| KADAMM КСЗ-О-SMA/SMA-1,13-И180 | уточняйте у менеджера | — | уточняйте у менеджера | общего применения | SMA | SMA | — | — | — |
| KADAMM КСЗ-О-SMP(р)/SMP(р)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | SMP (розетка) | SMP (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-SSMA(в)/SSMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | SSMA (вилка) | SSMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-TNC(в)/TNC(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | TNC (вилка) | TNC (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-2,92(в)/2,92(в)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | фазостабильные | 2,92 (вилка) | 2,92 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-2,92(в)/2,92(р)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | фазостабильные | 2,92 (вилка) | 2,92 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-3,5(в)/3,5(в)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | фазостабильные | 3,5 (вилка) | 3,5 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-3,5(р)/3,5(р)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | фазостабильные | 3,5 (розетка) | 3,5 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-N(в)/N(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | фазостабильные | N (вилка) | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-N(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | фазостабильные | N (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-SMA(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,20 | фазостабильные | SMA (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 150 МГц перекрывают 44 исполнения, в том числе KADAMM КСЗ-В-2,92(в)/2,92(в)-40 и KADAMM КСЗ-В-2,92(в)/2,92(р)-40.
2Вносимые потери. Если этот параметр для вас главный, начните с KADAMM КСЗ-В-2,92(в)/2,92(в)-40, KADAMM КСЗ-В-2,92(в)/2,92(р)-40 и ещё 26 исполнений.
3Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Полосы исполнений серии KADAMM КСЗ по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000: что происходит с сигналом 10 Вт на входе.
1Потери 40,56 дБ: на выходе 10 Вт × 10^(−40,56/10) = 0 Вт; разница 10 Вт рассеивается в изделии или отражается.
2КСВН 1,45: коэффициент отражения (1,45 − 1) / (1,45 + 1) = 0,184, назад уходит 3,4 % — 0,337 Вт.
3Два исполнения с КСВН 1,65 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,65 − 1) / (1,65 + 1) = 0,491; суммарный КСВН (1 + 0,491) / (1 − 0,491) = 2,93, отражается 24,1 % мощности.
4С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Кабельные сборки применяют на измерительных портах анализаторов, для межблочных соединений и в испытательных стендах.
Измерительные порты ВАЦ
Межблочные соединения
Испытательные стенды
Сколько исполнений КСЗ работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
ниже 1 ГГц44 исполнения
1–4 ГГц (L, S)44 исполнения
4–12 ГГц (C, X)44 исполнения
12–27 ГГц (Ku, K)44 исполнения
27–40 ГГц (Ka)22 исполнения
выше 40 ГГц16 исполнений
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 44 исполнения КСЗ, например KADAMM КСЗ-В-2,92(в)/2,92(в)-40. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ka работают 44 исполнения КСЗ, например KADAMM КСЗ-В-2,92(в)/2,92(в)-40. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 44 исполнения КСЗ, например KADAMM КСЗ-В-2,92(в)/2,92(в)-40. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд КСЗ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Изделия KADAMM КСЗ включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
Документация и поставка
В поставку каждого исполнения KADAMM КСЗ входят:
✓Изделие в упаковке
✓Паспорт изделия с измерениями
Техническое описание серии КСЗ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение КСЗ или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM КСЗ | Кабельные сборки СВЧ под заказ | до 145 ГГц | 47 | — |
| KADAMM КСИ | Измерительные кабели СВЧ для ВАЦ (кабельные сборки) | до 67 ГГц | 10 | — |
| KADAMM КС-ФС | Кабели СВЧ фазостабильные со сверхнизкими потерями (кабельные сборки) | до 50 ГГц | 13 | — |
| KADAMM КС-СИ | Кабели СВЧ со стабильными потерями и фазой при изгибе (кабельные сборки) | до 8 ГГц | 2 | — |
| KADAMM КС-НП | Кабели СВЧ с низкими потерями (кабельные сборки) | до 18 ГГц | 3 | — |
Когда выбирают Кабельные сборки СВЧ под заказ KADAMM КСЗ: Кабельные сборки применяют на измерительных портах анализаторов, для межблочных соединений и в испытательных стендах.
