Кабельные сборки СВЧ KADAMM (КАДАММ) серии КС-КР: соединяют узлы тракта с малыми потерями и стабильной фазой.
О серии

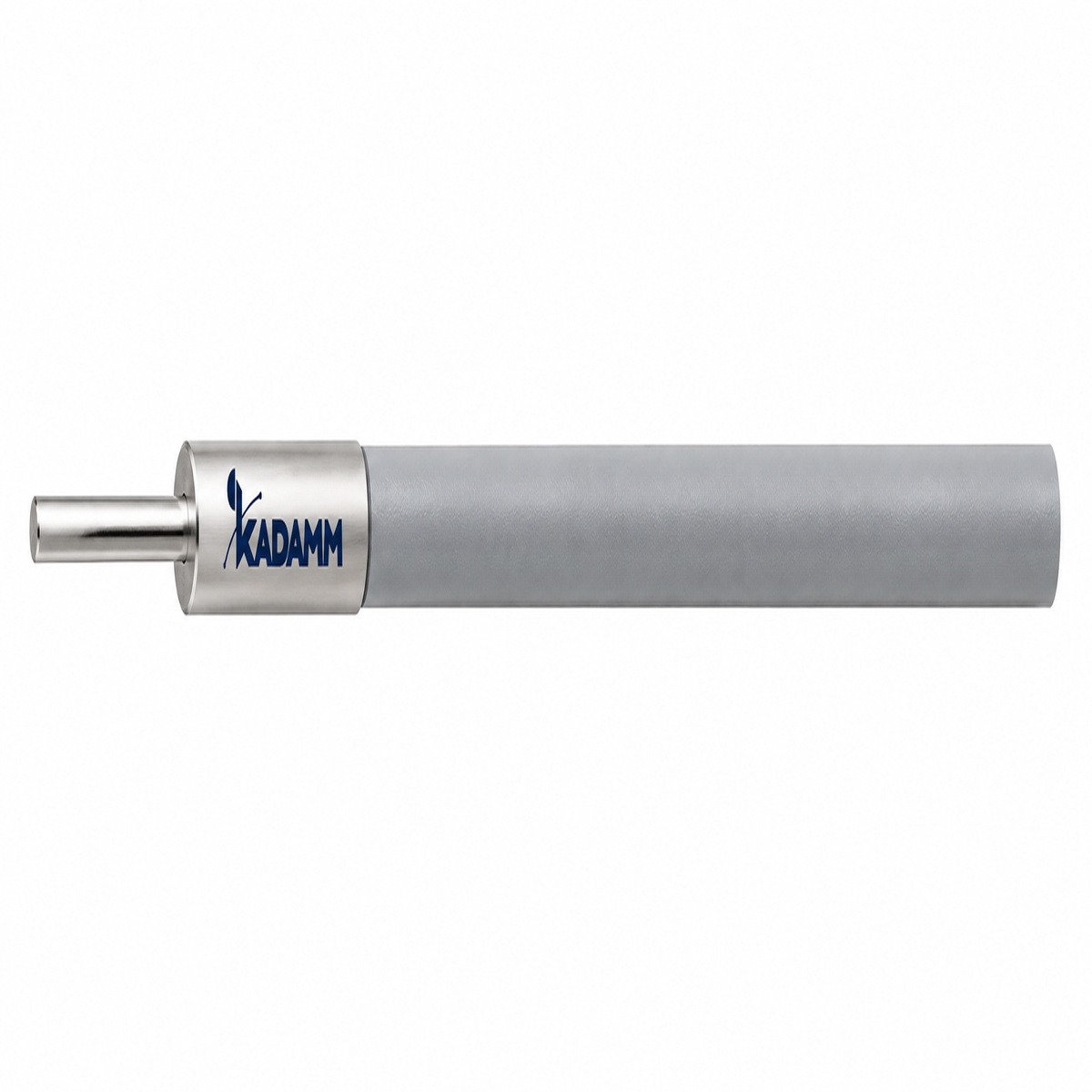

KADAMM КС-КР — кабельные сборки СВЧ производства KADAMM (КАДАММ).
В серии 4 исполнения, общий охват частот — до 18 ГГц.
Внутри серии КС-КР меняются затухание по частотам — по ним и выбирают исполнение.
Кабельная сборка — отрезок коаксиального кабеля с установленными соединителями, готовый к подключению. Ослабление сборки растёт с частотой и длиной, поэтому длину выбирают минимальной по трассе, а соединители — под ответные части.
Криогенные кабели выполнены из медно-никелевого сплава с малой теплопроводностью: он меньше проводит тепло в криостат, поэтому затухание у них выше, чем у медных кабелей того же сечения.
Принцип работы
Кабельная сборка KADAMM КС-КР — коаксиальный кабель с установленными на производстве соединителями. Потери сборки растут с частотой и длиной, а стабильность фазы при изгибе важна для измерительных портов.
Соединители заделаны и проверены вместе с кабелем, поэтому КСВН нормируется для сборки целиком.
Ключевые особенности
4 исполнения, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM КС-КР: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 18 |
| Материал | внутренний проводник | посеребрённый медно-никелевый сплав |
| Материал | диэлектрик | PTFE |
| Материал | внешний проводник | медно-никелевый сплав, бесшовная трубка |
| Волновое сопротивление, Ом | 50 |
| Эффективность экранирования, дБ | 165 |
| Рабочая температура, °C | -268–+150 |
Как читать характеристики
Таблица исполнений
Все 4 исполнения серии КС-КР с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии: затухание, дБ/100 м
| Артикул | 1 ГГц | 2 ГГц | 3 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц | 16 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-КР-020 | 563,4 | 796,7 | 975,8 | 1380 | 1593,5 | 1781,5 | 1983,8 | 2253,5 | 2390,2 |
| KADAMM КС-КР-034 | 316,7 | 449,7 | 552,4 | 786,5 | 911,4 | 1022,2 | 1142 | 1303 | 1385,1 |
| KADAMM КС-КР-047 | 253,2 | 358,2 | 438,8 | 620,9 | 717,1 | 802 | 893,3 | 1015 | 1076,8 |
| KADAMM КС-КР-086 | 115,2 | 163,2 | 200,1 | 284,0 | 328,5 | 367,8 | 410,3 | 467,1 | 496,0 |
Допустимая средняя мощность, Вт
| Артикул | 1 ГГц | 2 ГГц | 3 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц | 16 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-КР-020 | 64 | 45 | 37 | 26 | 23 | 20 | 18 | 16 | 15 |
| KADAMM КС-КР-034 | 102 | 72 | 58 | 41 | 35 | 32 | 28 | 25 | 23 |
| KADAMM КС-КР-047 | 147 | 104 | 85 | 60 | 52 | 46 | 42 | 37 | 35 |
| KADAMM КС-КР-086 | 102 | 72 | 59 | 41 | 36 | 32 | 29 | 25 | 24 |
Механические характеристики
| Артикул | Наружный диаметр, мм | Радиус изгиба монтажный, мм | Погонная масса, г/м | Частота отсечки, ГГц | Коэффициент укорочения (скорость распространения), % | Испытательное напряжение, В (пост.) |
|---|---|---|---|---|---|---|
| KADAMM КС-КР-020 | 0,580 | 2,9 | 2 | 240 | 70 | 100 |
| KADAMM КС-КР-034 | 0,86 | 4,3 | 3,4 | 168 | 77 | 100 |
| KADAMM КС-КР-047 | 1,2 | 4,2 | 6,2 | 117 | 70 | 100 |
| KADAMM КС-КР-086 | 2,15 | 4,3 | 20 | 67 | 77 | 1000 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внешний проводник |
|---|---|---|---|
| KADAMM КС-КР-020 | 0,127 | 0,432 | 0,580 |
| KADAMM КС-КР-034 | 0,21 | 0,61 | 0,86 |
| KADAMM КС-КР-047 | 0,3±0,015 | 0,95±0,03 | 1,2±0,03 |
| KADAMM КС-КР-086 | 0,56 | 1,63 | 2,15 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии КС-КР и что из этого следует для монтажа.
Применение
Кабельные сборки применяют на измерительных портах анализаторов, для межблочных соединений и в испытательных стендах.
Все исполнения КС-КР работают на участке 12–27 ГГц (Ku, K).
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM КС-КР входят:
Техническое описание серии КС-КР — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение КС-КР или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM КС-КР | Кабели СВЧ криогенные (кабельные сборки) | до 18 ГГц | 4 | — |
| KADAMM КСИ | Измерительные кабели СВЧ для ВАЦ (кабельные сборки) | до 67 ГГц | 10 | — |
| KADAMM КС-ФС | Кабели СВЧ фазостабильные со сверхнизкими потерями (кабельные сборки) | до 50 ГГц | 13 | — |
| KADAMM КС-СИ | Кабели СВЧ со стабильными потерями и фазой при изгибе (кабельные сборки) | до 8 ГГц | 2 | — |
| KADAMM КС-НП | Кабели СВЧ с низкими потерями (кабельные сборки) | до 18 ГГц | 3 | — |
Когда брать соседнюю серию: нужны частоты выше, чем у КС-КР — KADAMM КСИ; нужны частоты ниже, чем у КС-КР — KADAMM КС-СИ.
