Многополосный комбайнер: 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц.
О модели

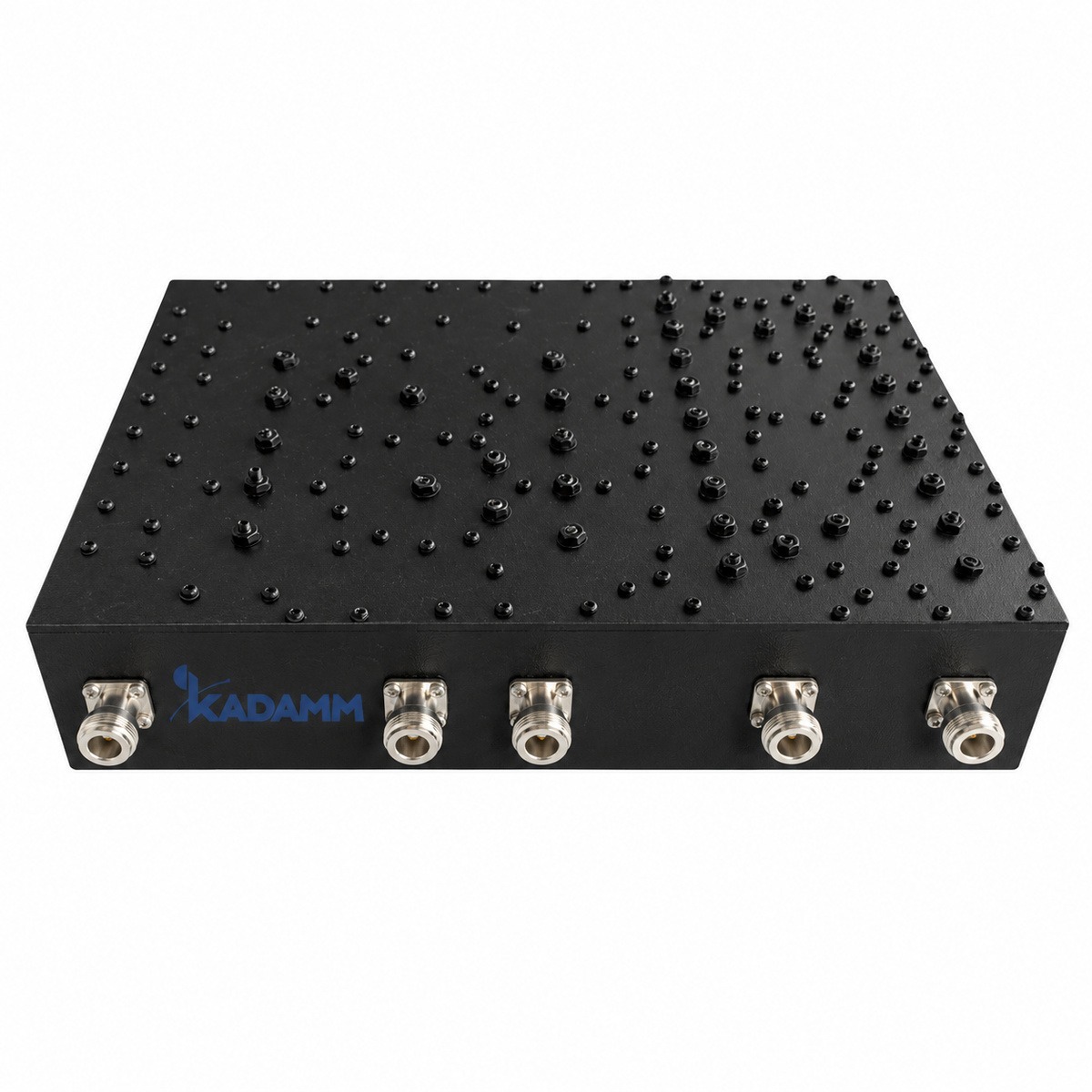

KADAMM КМ-5-04 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц)).
Полосы входов — 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: вносимое ослабление — ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц); допустимая мощность — 30 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; исполнение — IP60 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −30 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Неравномерность в полосе ≤1,0 дБ — уровень почти не зависит от частоты внутри полосы.
Исполнение: IP60, для помещений.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
- Исполнение: IP60, для помещений; IP60: полная пыленепроницаемость, от воды оболочка не защищена (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц |
| Вносимые потери | ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц) |
| Неравномерность в полосе | ≤1,0 дБ |
| Подавление / развязка | порт 151–162 МГц: ≥50 дБ на DC–50 МГц, ≥40 дБ на 88–108 и 380–440 МГц, ≥50 дБ на 450–520 МГц; порт 465–466 МГц: ≥50 дБ на 450–454 и 480–512 МГц, ≥40 дБ на 460–461 МГц; порт 509,5–510,5 МГц: ≥50 дБ на 450–488 МГц, ≥40 дБ на 506–507,5 МГц; порты 788–805 и 806–816 МГц: ≥50 дБ на 380–512 и 851–861 МГц, ≥60 дБ на 896–960 МГц, ≥15 дБ на стыке полос (805–806 МГц); у всех портов ≥30–40 дБ на 698–960 и 1000–2000 МГц |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-5-04 выпускается в одном исполнении: разъёмы — розетка N; исполнение — IP60, для помещений.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Мощность |
|---|---|
| КАДАММ КМ-5-04 | 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц / ≤3,5 дБ / 30 Вт |
Поддерживаемые диапазоны
Сотовые диапазоны 3GPP в полосу КМ-5-04 не попадают; ниже — службы, для которых она рассчитана.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 151–162 МГц | — |
| Порт 2 | 465–466 МГц | — |
| Порт 3 | 509,5–510,5 МГц | — |
| Порт 4 | 788–805 МГц | — |
| Порт 5 | 806–816 МГц | — |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Место установки по исполнению: IP60, для помещений; рабочая температура от −30 до +60 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 151–162 МГц; порт 2 — 465–466 МГц; порт 3 — 509,5–510,5 МГц; порт 4 — 788–805 МГц; порт 5 — 806–816 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 2,5 дБ (151–162 МГц), не более 2,5 дБ (465–466 МГц), не более 2,5 дБ (509,5–510,5 МГц), не более 3,5 дБ (788–805 МГц), не более 3,5 дБ (806–816 МГц).
Развязка порт 151–162 МГц: не менее 50 дБ на DC–50 МГц, не менее 40 дБ на 88–108 и 380–440 МГц, не менее 50 дБ на 450–520 МГц; порт 465–466 МГц: не менее 50 дБ на 450–454 и 480–512 МГц, не менее 40 дБ на 460–461 МГц; порт 509,5–510,5 МГц: не менее 50 дБ на 450–488 МГц, не менее 40 дБ на 506–507,5 МГц; порты 788–805 и 806–816 МГц: не менее 50 дБ на 380–512 и 851–861 МГц, не менее 60 дБ на 896–960 МГц, не менее 15 дБ на стыке полос (805–806 МГц); у всех портов не менее 30–40 дБ на 698–960 и 1000–2000 МГц означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 5 входов КМ-5-04 приходит несущая 43 дБм (20 Вт).
- Суммарная мощность 100 Вт превышает допустимую 30 Вт — уровни нужно снизить.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 151–162 МГц; порт 2 — 465–466 МГц; порт 3 — 509,5–510,5 МГц; порт 4 — 788–805 МГц; порт 5 — 806–816 МГц; общий порт идёт к антенне или в магистраль.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-5-04.
- КАДАММ КМ-4-06: полоса 136–869 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); мощность 100 Вт средняя на порт.
- КАДАММ КМ-4-07: полоса 465,35–816 МГц (4 участка; подробно — в разделе «Поддерживаемые диапазоны»); мощность 10 Вт (непрерывная).
- КАДАММ КМ-3-13: полоса 758–776 МГц, 788–824 МГц, 851–869 МГц; неравномерность в полосе не более 0,8 дБ.
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-5-04 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-5-04 | КМ-4-06 | КМ-4-07 | КМ-3-13 | КМ-5-03 |
|---|---|---|---|---|---|
| Неравномерность в полосе | ≤1,0 дБ | — | — | ≤0,8 дБ | — |
| Мощность | 30 Вт средняя | 100 Вт средняя на порт | 10 Вт (непрерывная) | 25 Вт средняя на порт | 25 Вт средняя на порт |
| Разъёмы | розетка N | розетка N | розетка N | розетка N | розетка SMA |
| Рабочая температура | −30 … +60 °C | −30 … +60 °C | −30 … +60 °C | −40 … +85 °C | −20 … +50 °C |
| Исполнение | IP60, для помещений | IP60, для помещений | — | — | IP60, для помещений |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-5-04 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-5-04 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
