Многополосный комбайнер: 758–776 + 788–824 + 851–869 МГц.
О модели

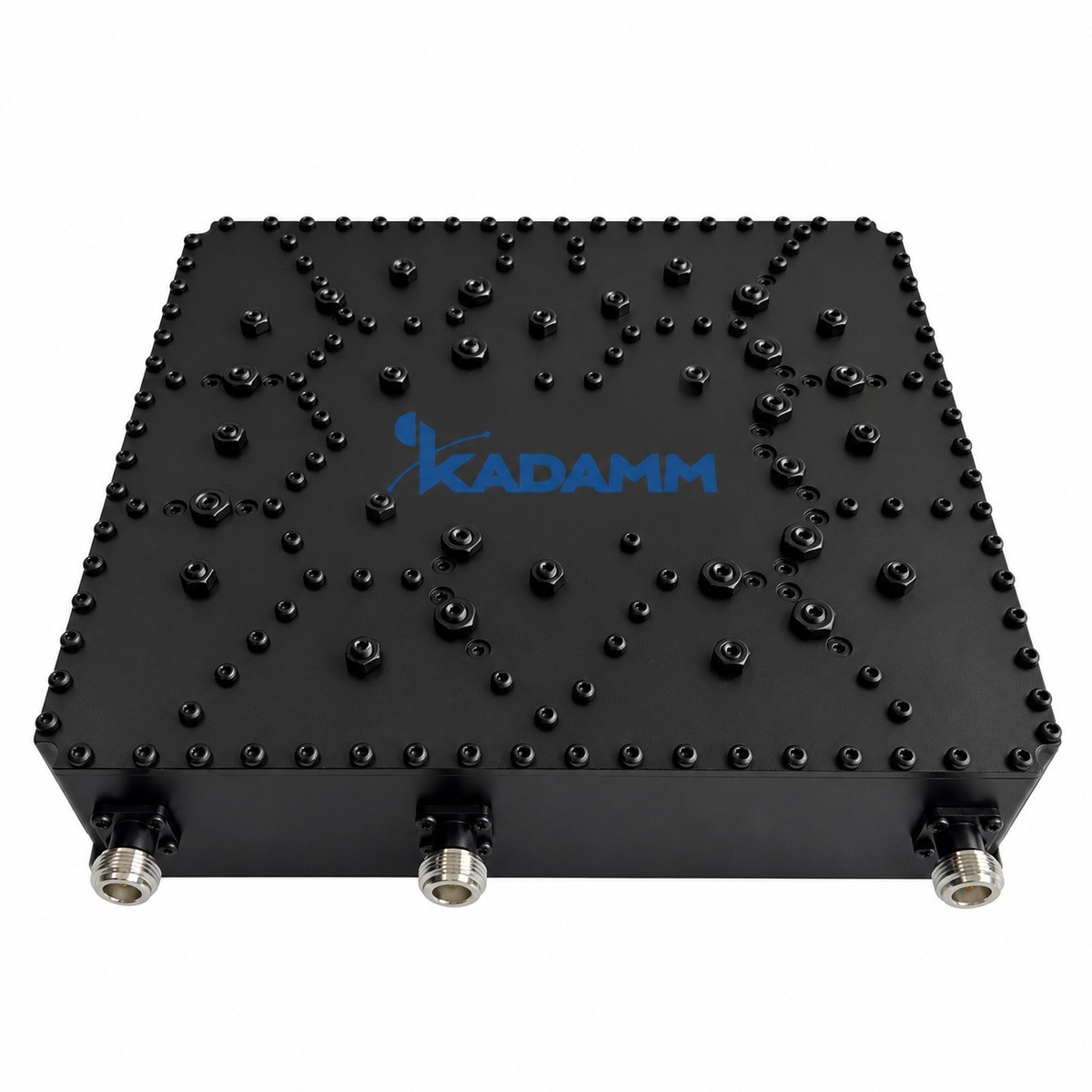

KADAMM КМ-3-13 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц)).
Полосы входов — 758–776 + 788–824 + 851–869 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥80 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц); возвратные потери — ≥18 дБ; допустимая мощность — 25 Вт средняя на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; рабочая температура — −40 … +85 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Неравномерность в полосе ≤0,8 дБ — уровень почти не зависит от частоты внутри полосы.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 758–776 + 788–824 + 851–869 МГц |
| Вносимые потери | ≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц) |
| Неравномерность в полосе | ≤0,8 дБ |
| Развязка между портами | ≥80 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность | 25 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-3-13 выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Развязка / Мощность |
|---|---|
| КАДАММ КМ-3-13 | 758–776 + 788–824 + 851–869 МГц / ≤2,0 дБ / ≥80 дБ / 25 Вт |
Поддерживаемые диапазоны
Сотовые диапазоны 3GPP в полосу КМ-3-13 не попадают; ниже — службы, для которых она рассчитана.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 758–776 МГц | — |
| Порт 2 | 788–824 МГц | — |
| Порт 3 | 851–869 МГц | — |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 758–776 МГц; порт 2 — 788–824 МГц; порт 3 — 851–869 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 2,0 дБ (758–776 МГц), не более 1,0 дБ (788–824 МГц), не более 2,0 дБ (851–869 МГц).
Развязка не менее 80 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 3 входов КМ-3-13 приходит несущая 43 дБм (20 Вт).
- Суммарная мощность 60 Вт превышает допустимую 25 Вт — уровни нужно снизить.
- Утечка в соседний порт: 43 дБм − 80 дБ = −37 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 758–776 МГц; порт 2 — 788–824 МГц; порт 3 — 851–869 МГц; общий порт идёт к антенне или в магистраль.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-3-13.
- КАДАММ КМ-4-06: полоса 136–869 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); развязка между портами не менее 50 дБ между входами.
- КАДАММ КМ-3-10: полоса 88–174 МГц, 380–510 МГц, 760–870 МГц; вносимые потери не более 0,5 дБ (88–174 МГц), не более 0,6 дБ (380–510 МГц).
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-3-13 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-3-13 | КМ-3-12 | КМ-4-06 | КМ-3-10 | КМ-2-20 |
|---|---|---|---|---|---|
| Диапазоны портов | 758–776 + 788–824 + 851–869 МГц | 758–776 + 788–824 + 851–869 МГц | 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц | 88–174 + 380–510 + 760–870 МГц | 703–748 + 758–803 МГц |
| Неравномерность в полосе | ≤0,8 дБ | ≤0,8 дБ | — | — | — |
| Развязка между портами | ≥80 дБ | ≥80 дБ | ≥50 дБ между входами | ≥50 дБ между полосами | ≥60 дБ |
| Возвратные потери | ≥18 дБ | ≥18 дБ | ≥20 дБ | ≥18 дБ | — |
| Мощность | 25 Вт средняя на порт | 25 Вт средняя на порт | 100 Вт средняя на порт | 50 Вт средняя на порт | 20 Вт средняя на порт (опционально до 50 Вт) |
| Разъёмы | розетка N | розетка 7-16 | розетка N | розетка N | розетка N |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-3-13 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-3-13 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
