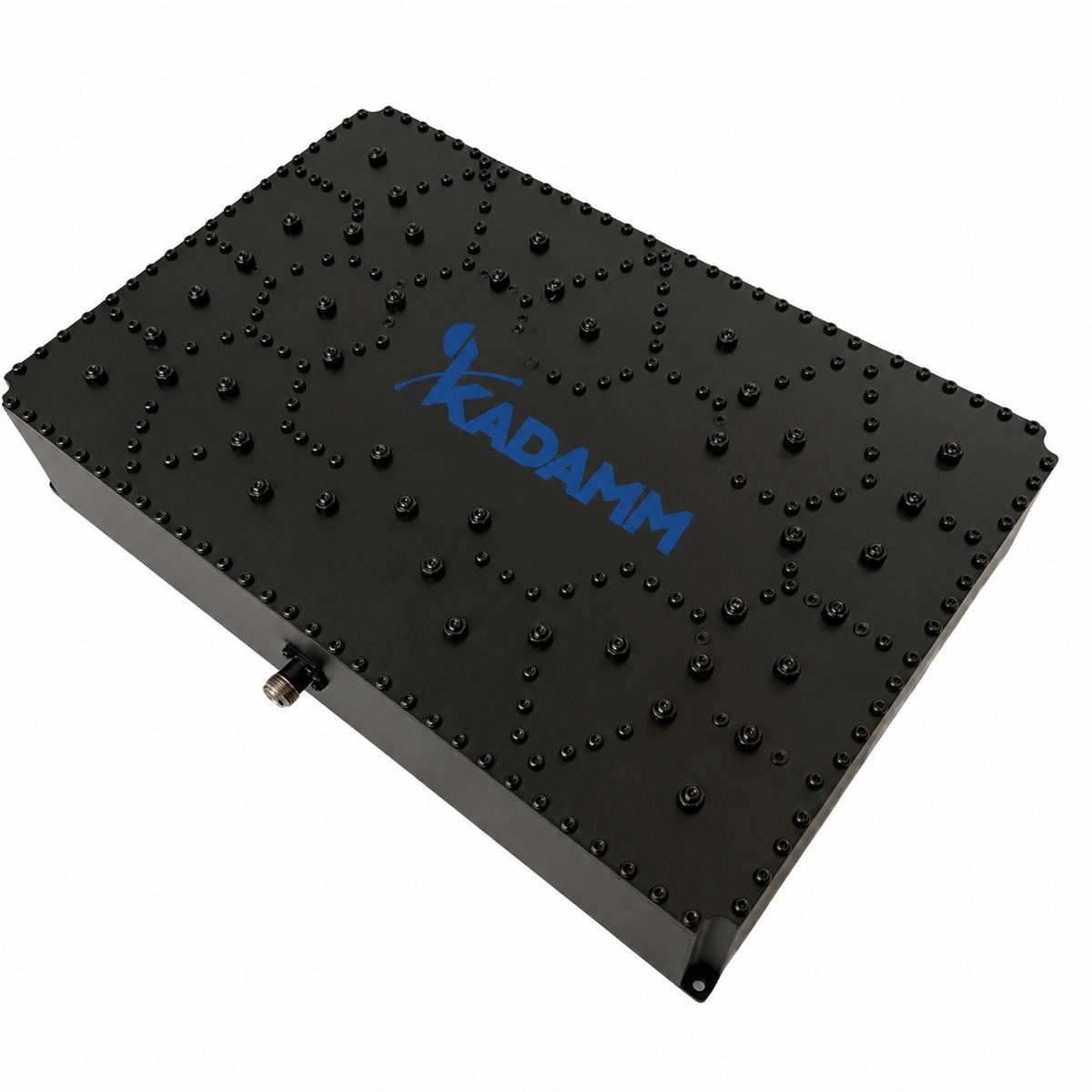

Многополосный комбайнер: 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц.
О модели
KADAMM КМ-4-07 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц)).
Полосы входов — 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: вносимое ослабление — ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц); возвратные потери — ≥20 дБ; допустимая мощность — 10 Вт (непрерывная); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; рабочая температура — −30 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: от порт 1: ≥60 дБ на DC–450 до ≥40 дБ на 846–1000 МГц, всего 10.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц |
| Вносимые потери | ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц) |
| Подавление / развязка | порт 1: ≥60 дБ на DC–450 МГц, ≥15 дБ на 460–464 МГц, ≥60 дБ на 480–1000 МГц; порт 2: ≥60 дБ на DC–470 МГц, ≥15 дБ на 483–485 МГц, ≥60 дБ на 490–1000 МГц; порт 3: ≥60 дБ на DC–750 МГц, ≥30 дБ на 763–793 МГц, ≥20 дБ на 806–808 МГц, ≥55 дБ на 824–1000 МГц; порт 4: ≥50 дБ на DC–775 МГц, ≥20 дБ на 801–805 МГц, ≥40 дБ на 846–1000 МГц |
| Возвратные потери | ≥20 дБ |
| Мощность | 10 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-4-07 выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Мощность |
|---|---|
| КАДАММ КМ-4-07 | 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц / ≤3,5 дБ / 10 Вт |
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 465,35–468,175 МГц; порт 2 — 486,163–486,3 МГц; порт 3 — 799–805 МГц; порт 4 — 806–816 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 2,0 дБ (465,35–468,175 МГц), не более 3,5 дБ (486,1625–486,3 МГц), не более 2,5 дБ (799–805 МГц), не более 2,5 дБ (806–816 МГц).
Развязка порт 1: не менее 60 дБ на DC–450 МГц, не менее 15 дБ на 460–464 МГц, не менее 60 дБ на 480–1000 МГц; порт 2: не менее 60 дБ на DC–470 МГц, не менее 15 дБ на 483–485 МГц, не менее 60 дБ на 490–1000 МГц; порт 3: не менее 60 дБ на DC–750 МГц, не менее 30 дБ на 763–793 МГц, не менее 20 дБ на 806–808 МГц, не менее 55 дБ на 824–1000 МГц; порт 4: не менее 50 дБ на DC–775 МГц, не менее 20 дБ на 801–805 МГц, не менее 40 дБ на 846–1000 МГц означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 4 входов КМ-4-07 приходит несущая 43 дБм (20 Вт).
- Суммарная мощность 80 Вт превышает допустимую 10 Вт — уровни нужно снизить.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 465,35–468,175 МГц; порт 2 — 486,163–486,3 МГц; порт 3 — 799–805 МГц; порт 4 — 806–816 МГц; общий порт идёт к антенне или в магистраль.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-4-07.
- КАДАММ КМ-5-04: полоса 151–816 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); мощность 30 Вт средняя.
- КАДАММ КМ-3-13: полоса 758–776 МГц, 788–824 МГц, 851–869 МГц; возвратные потери не менее 18 дБ.
- КАДАММ КМ-3-12: полоса 758–776 МГц, 788–824 МГц, 851–869 МГц; возвратные потери не менее 18 дБ.
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-4-07 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-4-07 | КМ-5-04 | КМ-3-13 | КМ-3-12 | КМ-4-06 |
|---|---|---|---|---|---|
| Возвратные потери | ≥20 дБ | — | ≥18 дБ | ≥18 дБ | ≥20 дБ |
| Мощность | 10 Вт (непрерывная) | 30 Вт средняя | 25 Вт средняя на порт | 25 Вт средняя на порт | 100 Вт средняя на порт |
| Разъёмы | розетка N | розетка N | розетка N | розетка 7-16 | розетка N |
| Рабочая температура | −30 … +60 °C | −30 … +60 °C | −40 … +85 °C | −40 … +85 °C | −30 … +60 °C |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-4-07 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-4-07 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
