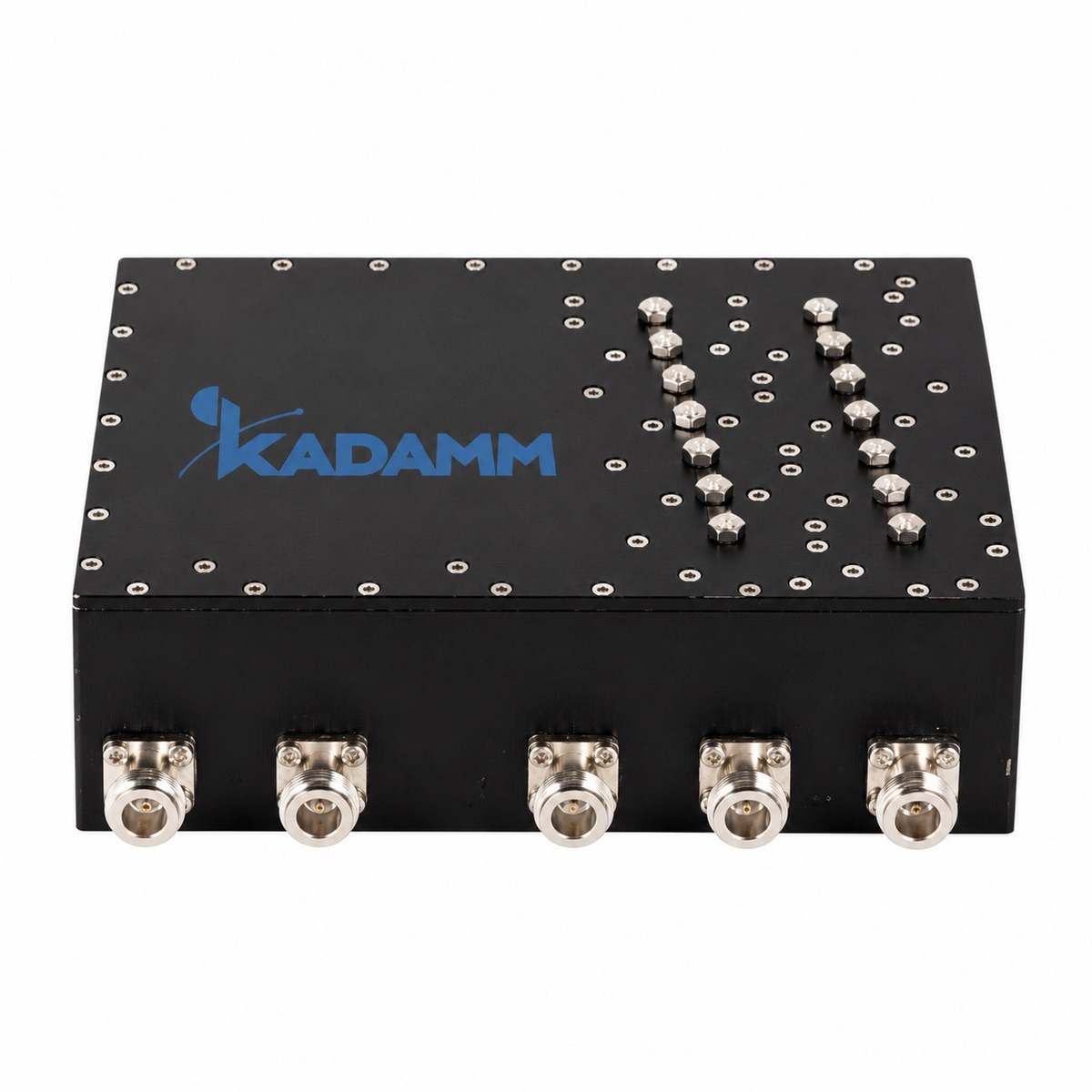

Многополосный комбайнер: 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц.
О модели
KADAMM КМ-4-06 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤2,0 дБ).
Полосы входов — 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ между входами) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤2,0 дБ; возвратные потери — ≥20 дБ; допустимая мощность — 100 Вт средняя на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; масса — 3 кг; исполнение — IP60 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −30 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Исполнение: IP60, для помещений.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 3 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
- Исполнение: IP60, для помещений; IP60: полная пыленепроницаемость, от воды оболочка не защищена (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц |
| Вносимые потери | ≤2,0 дБ |
| Развязка между портами | ≥50 дБ между входами |
| Возвратные потери | ≥20 дБ |
| Мощность | 100 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
| Масса | 3 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-4-06 выпускается в одном исполнении: разъёмы — розетка N; исполнение — IP60, для помещений.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Развязка / Мощность |
|---|---|
| КАДАММ КМ-4-06 | 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц / ≤2,0 дБ / ≥50 дБ / 100 Вт |
Поддерживаемые диапазоны
В полосы КМ-4-06 попадает 1 диапазон 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 136–174 МГц | — |
| Порт 2 | 453–466 МГц | — |
| Порт 3 | 482–488 МГц | — |
| Порт 4 | 506–511 МГц | — |
| Порт 5 | 758–869 МГц | B20/n20 |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Место установки по исполнению: IP60, для помещений; рабочая температура от −30 до +60 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 136–174 МГц; порт 2 — 453–466 МГц; порт 3 — 482–488 МГц; порт 4 — 506–511 МГц; порт 5 — 758–869 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 2,0 дБ.
Развязка не менее 50 дБ между входами означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 5 входов КМ-4-06 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 2 дБ = 41 дБм.
- Суммарная мощность 100 Вт превышает допустимую 100 Вт — уровни нужно снизить.
- Утечка в соседний порт: 43 дБм − 50 дБ = −7 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 136–174 МГц; порт 2 — 453–466 МГц; порт 3 — 482–488 МГц; порт 4 — 506–511 МГц; порт 5 — 758–869 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты по исполнению и массу 3 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-4-06.
- КАДАММ КМ-3-10: полоса 88–174 МГц, 380–510 МГц, 760–870 МГц; вносимые потери не более 0,5 дБ (88–174 МГц), не более 0,6 дБ (380–510 МГц).
- КАДАММ КМ-5-03: полоса 136–869 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); вносимые потери не более 1,5 дБ.
- КАДАММ КМ-5-04: полоса 151–816 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); мощность 30 Вт средняя.
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-4-06 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-4-06 | КМ-3-10 | КМ-5-03 | КМ-5-04 | КМ-3-13 |
|---|---|---|---|---|---|
| Вносимые потери | ≤2,0 дБ | ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц) | ≤1,5 дБ | ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц) | ≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц) |
| Развязка между портами | ≥50 дБ между входами | ≥50 дБ между полосами | ≥35 дБ | — | ≥80 дБ |
| Возвратные потери | ≥20 дБ | ≥18 дБ | ≥20 дБ | — | ≥18 дБ |
| Мощность | 100 Вт средняя на порт | 50 Вт средняя на порт | 25 Вт средняя на порт | 30 Вт средняя | 25 Вт средняя на порт |
| Разъёмы | розетка N | розетка N | розетка SMA | розетка N | розетка N |
| Рабочая температура | −30 … +60 °C | −40 … +85 °C | −20 … +50 °C | −30 … +60 °C | −40 … +85 °C |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-4-06 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-4-06 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
