KADAMM K8811126F31 — однодиапазонная секторная антенна 3300–3800 МГц, 12,8 дБи, 2 порта, наклон 0°

KADAMM K8811126F31 — панельная антенна малой соты с фиксированным наклоном на диапазон 3300–3800 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

Ближайшая к KADAMM K8811126F31 модель каталога — KADAMM K8811136F33. У K8811126F31 полосы 3300–3800 МГц, у K8811136F33 — 1710–2690 и 3300–3800 МГц; у K8811126F31 усиление 12,8 дБи, у K8811136F33 — 12,5 дБи; у K8811126F31 габариты 220 × 160 × 80 мм, у K8811136F33 — 405 × 160 × 80 мм. У второй близкой модели, KADAMM K8811126F11, расхождение иное: у K8811126F31 электрический наклон 0°, у K8811126F11 — 3°.

По горизонтали луч 65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — ≥10–60 дБ.

В вертикальной плоскости луч всего 22 ± 1,8°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 12,8 дБи; отношение вперёд/назад — более 22–23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 14 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−140 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 220 × 160 × 80 мм; масса 1,5 кг плюс 1,6 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 39 / 12 / 44 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

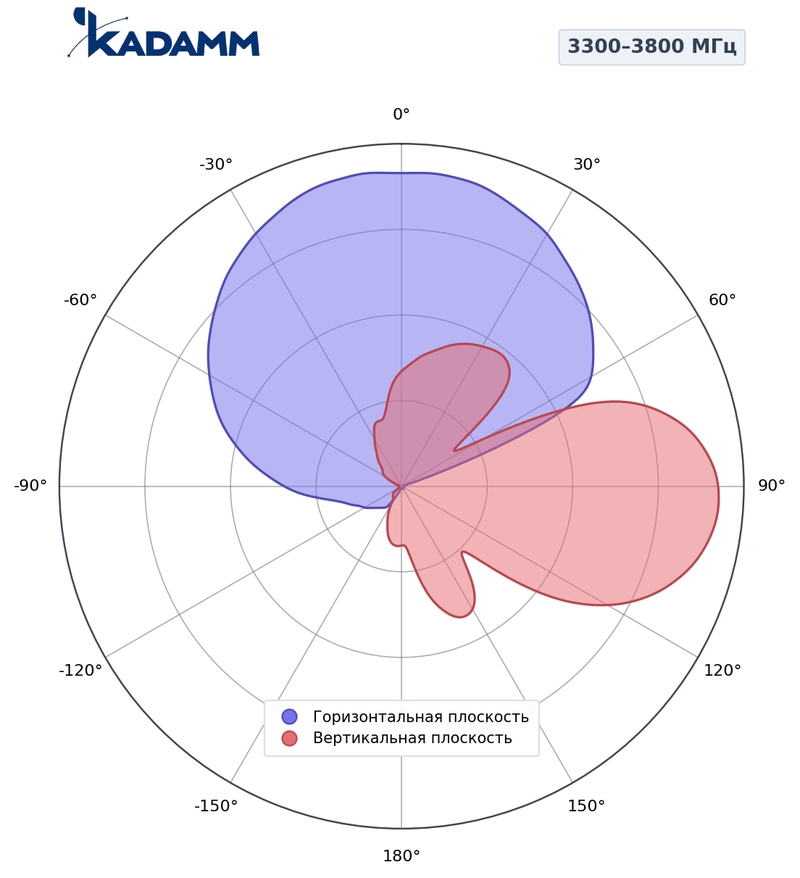

3300–3800 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 20–22°, по вертикали 20–22°, усиление в максимуме 12,3–12,8 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 20–22°. Задний лепесток ниже главного минимум на 22 дБ.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−140 дБн для K8811126F31.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K8811126F31 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K8811126F31 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K8811126F31 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K8811126F31 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12,8 = 52,8 дБм, то есть около 191 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3550 МГц (середина полосы 3300–3800 МГц): L = 32,45 + 20·lg 3550 + 20·lg 1 = 103,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52,8 − 103,5 = −50,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сети и службы в полосах K8811126F31:

Перед заказом KADAMM K8811126F31 сверьте с проектом:

• Частоты оборудования — внутри 3300–3800 МГц
• Мощность на порт — не выше 150 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K8811126F31 — на трубу Ø50–Ø115 мм; монтажный комплект весит 1,6 кг.
• При установке K8811126F31 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K8811126F31: электрический 0°; механический 0–15° — кронштейном.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K8811126F31 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K8811126F31 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 1,6 кг; упаковка 350 × 220 × 155 мм.

Другие модели этого раздела каталога KADAMM: Многолучевые антенны и антенны малых сот →
