KADAMM K8811126F11 — однодиапазонная секторная антенна 1710–2690 МГц, 12,5 дБи, 2 порта, наклон 3°

KADAMM K8811126F11 — панельная антенна малой соты с фиксированным наклоном на диапазон 1710–2690 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

Рядом с KADAMM K8811126F11 в каталоге стоит KADAMM K8811136F12. У K8811126F11 усиление 12,5 дБи, у K8811136F12 — 13,2 дБи; у K8811126F11 электрический наклон 3°, у K8811136F12 — 0°; у K8811126F11 габариты 250 × 160 × 80 мм, у K8811136F12 — 345 × 160 × 80 мм. С моделью KADAMM K8811136F26 различие в другом: у K8811126F11 2 порта, у K8811136F26 — 4.

Горизонтальный луч — 65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — ≥7–60 дБ.

В вертикальной плоскости луч всего 38°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 12,5 дБи; отношение вперёд/назад — 25–29 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 250 × 160 × 80 мм; масса 1,53 кг плюс 0,4 кг монтажный комплект; крепление на трубу Ø50–Ø75 мм; предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

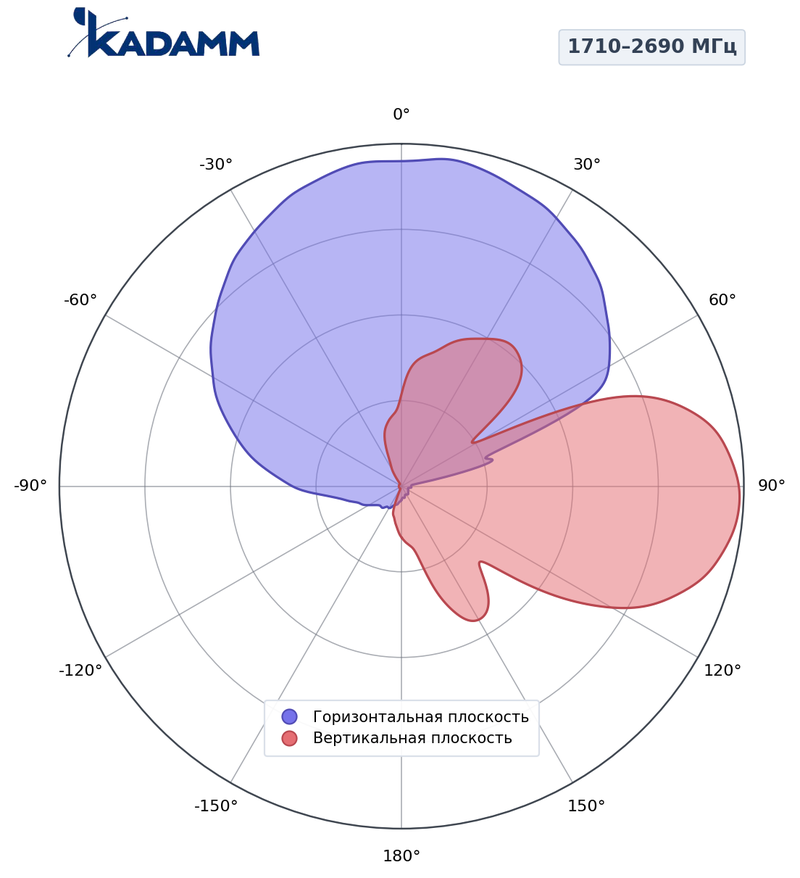

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 59–68°, по вертикали 26–38°, усиление в максимуме 11–12,5 дБи, задний лепесток ниже главного не менее чем на 25–29 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 26–38°. Задний лепесток ниже главного минимум на 25–29 дБ.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K8811126F11.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K8811126F11 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K8811126F11 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K8811126F11 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K8811126F11 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12,5 = 52,5 дБм, то есть около 178 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52,5 − 99,3 = −46,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 3° — ось луча приходит на землю в 30 / tg 3° ≈ 572 м от опоры, нижний край луча (половина вертикальной ширины 26°) — около 105 м, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

Сети и службы в полосах K8811126F11:

Перед заказом KADAMM K8811126F11 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø75 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K8811126F11 — на трубу Ø50–Ø75 мм; монтажный комплект весит 0,4 кг.
• При установке K8811126F11 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K8811126F11: электрический 3°; механический 0–15° — кронштейном.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K8811126F11 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K8811126F11 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 0,4 кг; упаковка 335 × 225 × 165 мм.
