KADAMM K8811136F31 — секторная антенна 1710–3800 МГц, 3 системы излучателей, 13 дБи, 4 порта, наклон 3°

KADAMM K8811136F31 относится к классу «панельная антенна малой соты с фиксированным наклоном» и работает в диапазоне 2×1710–2690 / 3300–3800 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Ближайшая к KADAMM K8811136F31 модель каталога — KADAMM K8811156F34. У K8811136F31 усиление 13 дБи, у K8811156F34 — 12,5 дБи; у K8811136F31 электрический наклон 3°, у K8811156F34 — 0°; у K8811136F31 габариты 345 × 220 × 100 мм, у K8811156F34 — 335 × 320 × 80 мм. У второй близкой модели, KADAMM K8811136F33, расхождение иное: у K8811136F31 4 порта, у K8811136F33 — 2.

По горизонтали луч 65°/65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 15(0°) дБ. Систем излучателей у панели 2, портов 4: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места.

В вертикальной плоскости луч всего 26 ± 3°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 13 дБи; отношение вперёд/назад — более 24–25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 345 × 220 × 100 мм; масса 2,7 кг плюс 1,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 216 км/ч; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

Системы излучателей

Всего у K8811136F31 — 3 системы излучателей, 4 порта.

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 18–26°, по вертикали 18–26°, усиление в максимуме 12–13 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

3300–3800 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 21,5–22,8°, по вертикали 21,5–22,8°, усиление в максимуме 12,1–12,5 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65°, у системы 1 — 18–26°, у системы 2 — 21,5–22,8°; по вертикали — 18–26°. Задний лепесток ниже главного минимум на 24 дБ.

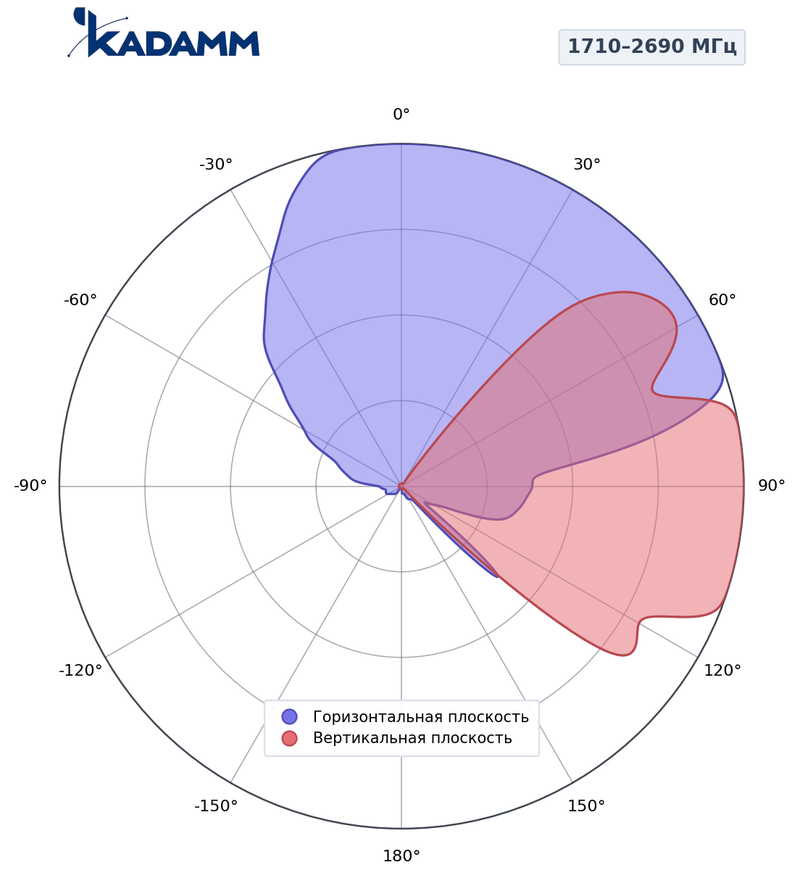

Система 2×1710–2690 МГц

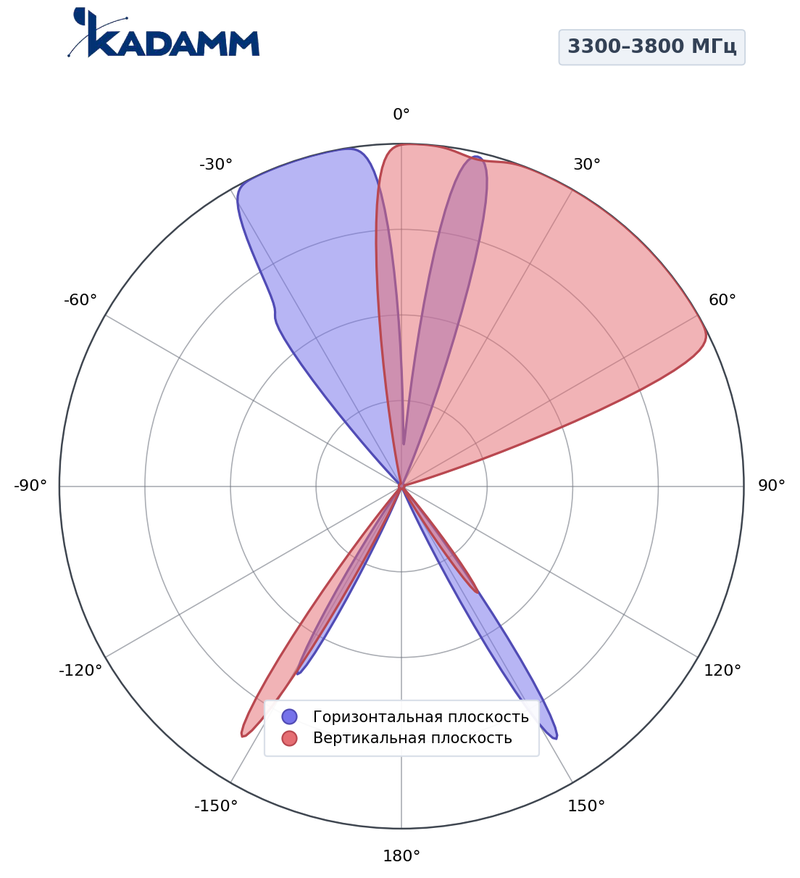

Система 3300–3800 МГц

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K8811136F31.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K8811136F31 — 4 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K8811136F31 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K8811136F31 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K8811136F31 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 13 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 13 = 53 дБм, то есть около 200 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 53 − 99,3 = −46,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 3° — ось луча приходит на землю в 30 / tg 3° ≈ 572 м от опоры, нижний край луча (половина вертикальной ширины 18°) — около 141 м, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

Сети и службы в полосах K8811136F31:

Перед заказом KADAMM K8811136F31 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 и 3300–3800 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление K8811136F31 — на трубу Ø50–Ø115 мм; монтажный комплект весит 1,5 кг.
• При установке K8811136F31 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K8811136F31: электрический 3°; механический 0–15° — кронштейном.
• Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K8811136F31 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K8811136F31 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 1,5 кг; упаковка 530 × 315 × 215 мм.
