Решётка TDD для радиомодулей 5G и LTE с формированием луча: полоса 2300–2690 / 3300–3800 МГц и калибровочный порт.
Описание
КАДАММ K851233816 — пассивная решётка излучателей для радиомодулей TDD с формированием луча (beamforming). Колонны излучателей выведены на отдельные порты, а фазу и амплитуду сигнала на них задаёт радиомодуль: он направляет узкий сервисный луч на абонента и держит широкий луч для служебных каналов.
Рабочая полоса 2300–2690 / 3300–3800 МГц, максимальное усиление 15,2 дБи, ширина луча 65°. Полоса 3300–3800 МГц соответствует диапазону n78 5G NR.
Калибровочный порт связан со всеми портами решётки через известный коэффициент связи; по нему радиомодуль выравнивает фазы трактов — без калибровки луч формируется неточно.
Электрический наклон 2–12 2–10° меняется из аппаратной через блок RET командами AISG.
В таблицах характеристики разнесены по типам лучей — одноколонный луч; широковещательный луч (BCH) 65°; сервисный луч.
Какие диапазоны 3GPP перекрыты решёткой, показано в таблице под характеристиками.

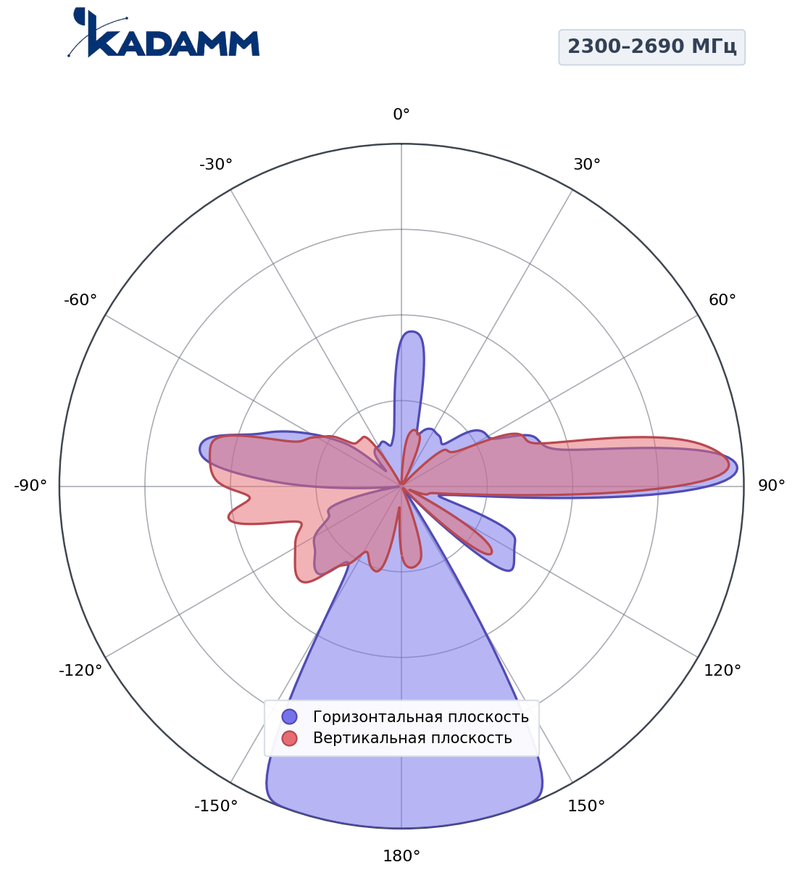

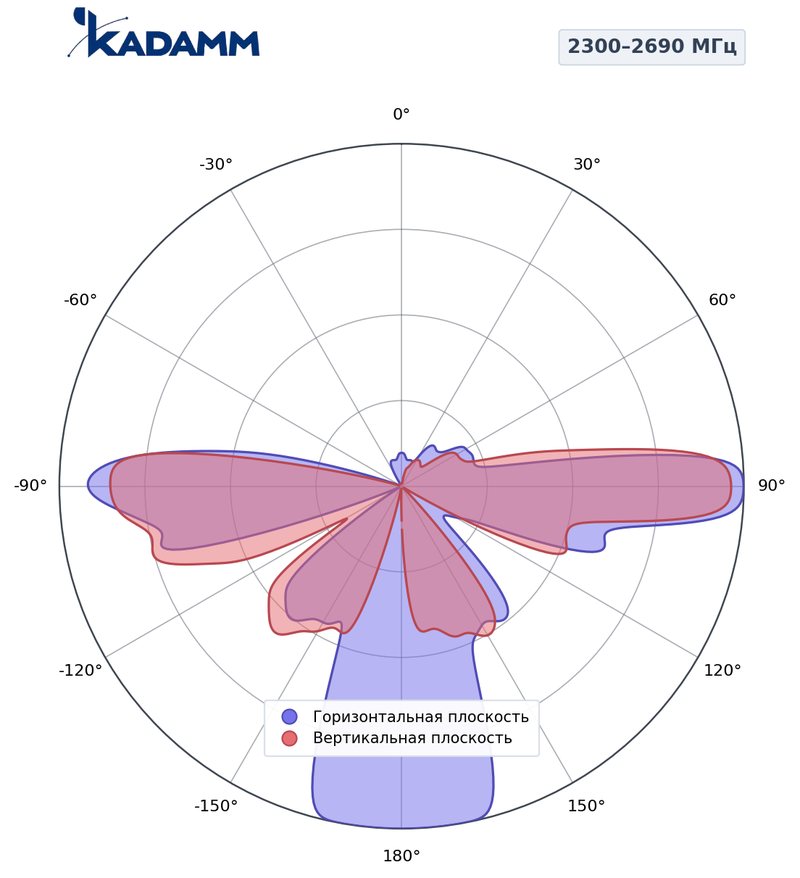

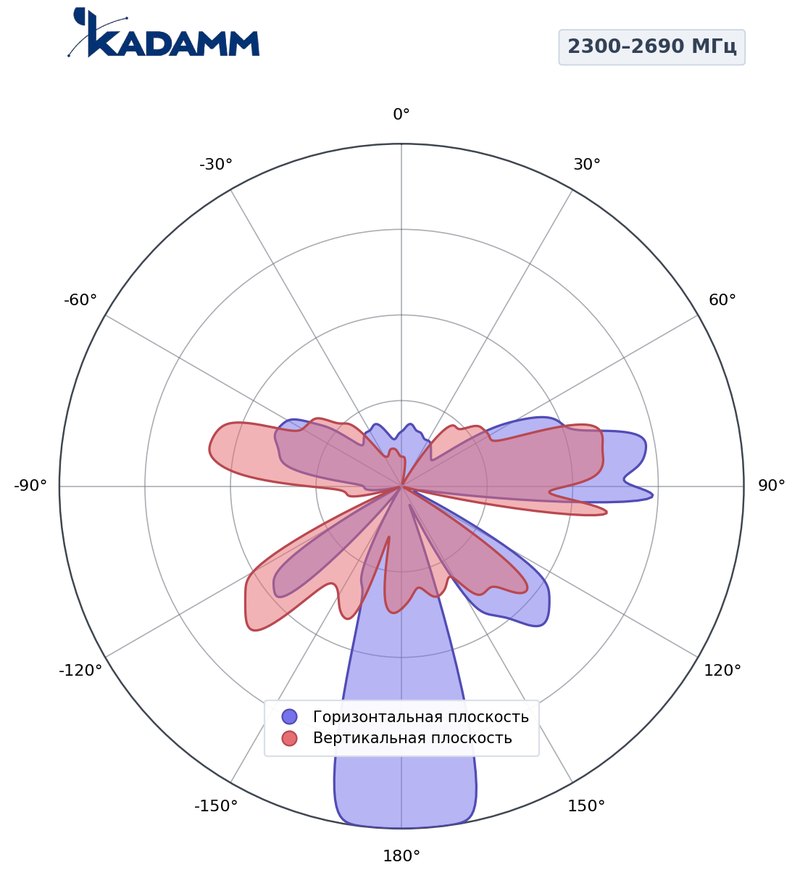

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° ± 45° |
| Электрический наклон | 2–12 2–10° |
| Допуск электрического наклона | ± 1° / ± 1° / ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 / −26 ± 2 / −26 ± 2 |
| КСВН портов | ≤1,5 / ≤1,5 / ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 / ≥20 / ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥25 / ≥25 / ≥25 |
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 90 ± 15° | 90 ± 15° |
| Коэффициент усиления, дБи | 15 ± 0,7 | 15,2 ± 0,7 | 15,2 ± 0,7 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,5° | 6,0 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥6 | ≥6 | ≥6 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥23 | ≥23 |
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 9° | 65 ± 9° | 65 ± 9° |
| Коэффициент усиления, дБи | 15 ± 0,9 | 15,2 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,5° | 6,0 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | ≥25 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 | ≥15 |
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Усиление луча на 0°, дБи | 20,5 ± 0,9 | 20,7 ± 0,9 | 20,7 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 25 ± 5° | 25 ± 5° | 25 ± 5° |
| Подавление боковых лепестков луча на 0°, дБ | ≥11 | ≥11 | ≥11 |
| Параметр | Значение |
|---|---|
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 18 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 446 × 165 мм |
| Размеры упаковки | 1895 × 540 × 265 мм |
| Масса антенны | 26,9 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 40,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 740 / 191 / 827 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | 50–115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K851233816 | КАДАММ K850343615 | КАДАММ K850334216 | КАДАММ K850333816 | КАДАММ K850253618 |
|---|---|---|---|---|---|
| Полоса | TDD 2300–2690 / 3300–3800 МГц | 3400–3600 МГц | 3300–4200 МГц | 3300–3800 МГц | 3400–3600 МГц |
| Луч по горизонтали | 65° | 100°/90° | 90° | 90° | 70°/60° |
| Усиление | 15,2 дБи | 14/15 дБи | 16 дБи | 15,5 дБи | 17/18 дБи |
| Наклон | 2–12 2–10°, RET | — | 2–10°, RET | 2–10°, RET | — |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Антенны 5G: TDD + FDD, гибридные и с формированием луча».
Вопросы и ответы
Обычная панель излучает в фиксированный сектор. Решётка beamforming отдаёт радиомодулю отдельные колонны, и он сам формирует и поворачивает луч под абонента.
По нему радиомодуль измеряет и выравнивает фазы трактов; без этого луч уходит в сторону и расширяется.
Восемь передающих и восемь приёмных трактов радиомодуля, по одному на каждый порт антенны.
Нет, это решётка для TDD. Для сектора с FDD и TDD в одной панели есть комбинированные антенны TDD + FDD в этом же разделе.
