Решётка TDD для радиомодулей 5G и LTE с формированием луча: полоса 2300–2690 / 3300–3800 МГц, 8 портов (8T8R) и калибровочный порт.
Описание
КАДАММ K850233817 — пассивная решётка излучателей для радиомодулей TDD с формированием луча (beamforming). Колонны излучателей выведены на отдельные порты, а фазу и амплитуду сигнала на них задаёт радиомодуль: он направляет узкий сервисный луч на абонента и держит широкий луч для служебных каналов.
Рабочая полоса 2300–2690 / 3300–3800 МГц, максимальное усиление 16,3 дБи, ширина луча 90°/65°. Полоса 3300–3800 МГц соответствует диапазону n78 5G NR.
Калибровочный порт связан со всеми портами решётки через известный коэффициент связи; по нему радиомодуль выравнивает фазы трактов — без калибровки луч формируется неточно.
Электрический наклон 2–12° меняется из аппаратной через блок RET командами AISG.
В таблицах характеристики разнесены по типам лучей — одноколонный луч; широковещательный луч (BCH) 65°; сервисный луч.
Какие диапазоны 3GPP перекрыты решёткой, показано в таблице под характеристиками.
Диаграммы направленности

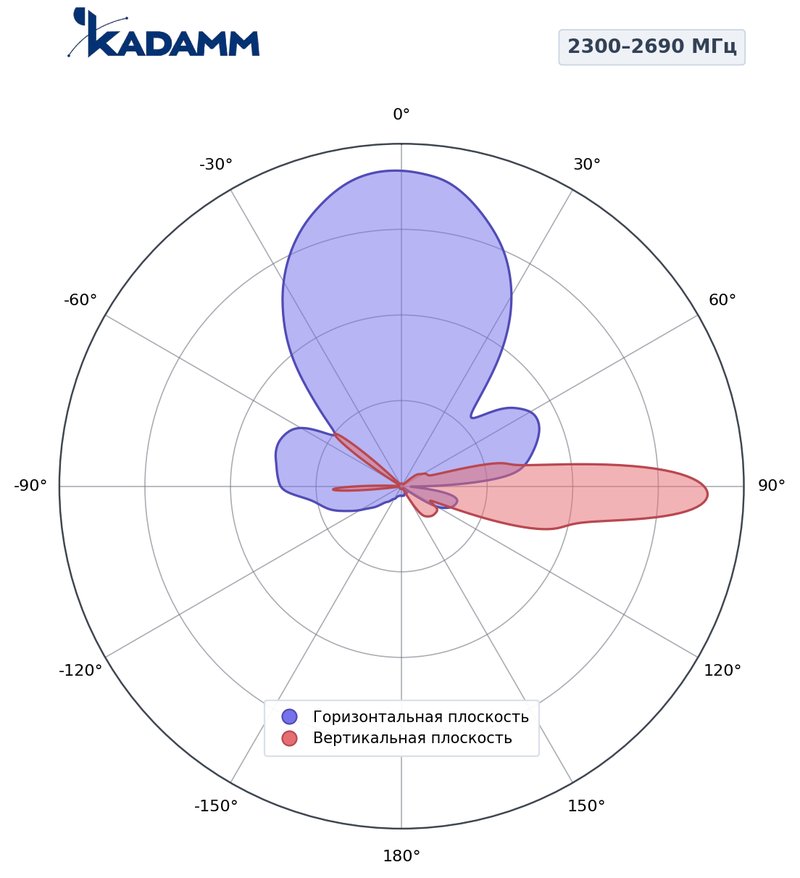

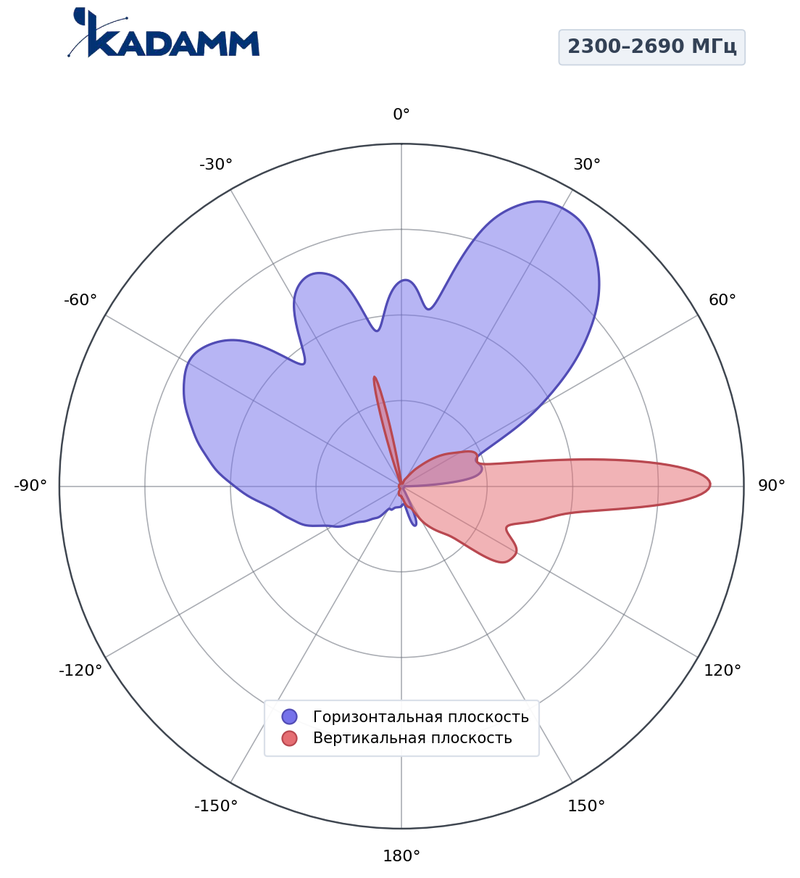

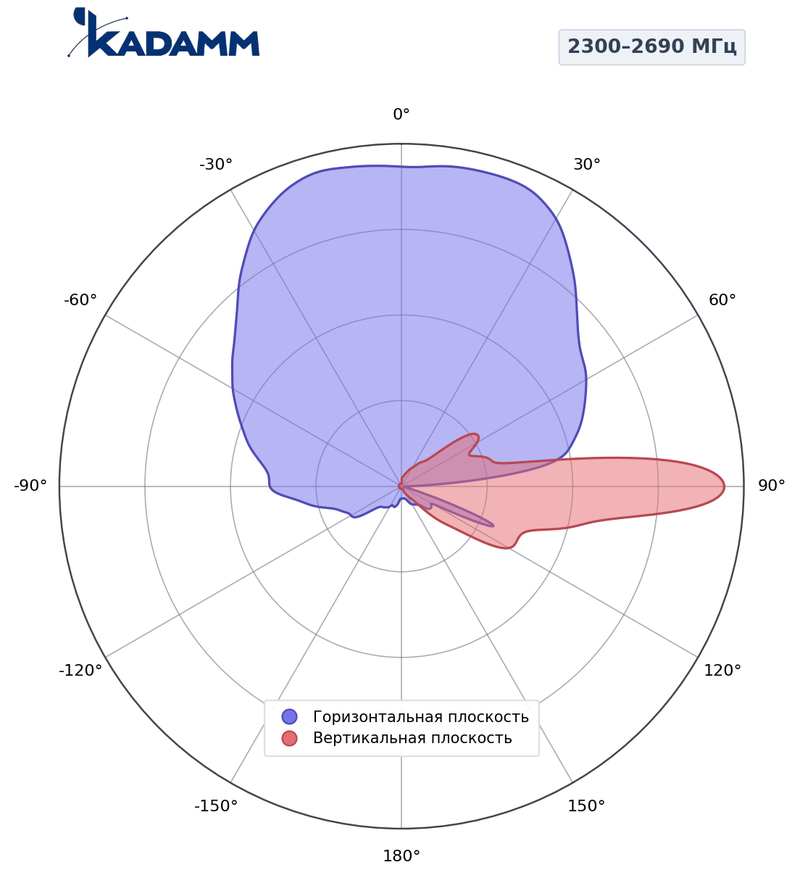

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥22 |
| Шаг между колонками массива | 58(0,48 λ при 2495 МГц,0,68 λ при 3550 МГц) мм |
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 95 ± 15° | 70 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,9 | 14,8 ± 1 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,6 ± 0,6° | 5,8 ± 0,5° |
| Поляризационная развязка (0°), дБ | более 15 | более 15 |
| Поляризационная развязка (±60°), дБ | более 6 | более 6 |
| Коэффициент защитного действия (вперёд/назад), дБ | более 22 | более 25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 14 | более 13 |
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,0 ± 0,9 | 16,3 ± 1,0 |
| SPR (±60°), % | ≥87 | ≥87 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,6 ± 0,6° | 5,8 ± 0,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 24 | более 26 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 14 | более 13 |
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 19,8 ± 0,9 | 20,1 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 27 ± 4° | 22 ± 4° |
| Подавление боковых лепестков луча на 0°, дБ | более 12 | более 12 |
| Поляризационная развязка луча на 0° (осевая), дБ | более 18 | более 18 |
| Коэффициент защитного действия луча на 0°, дБ | более 27 | более 28 |
| Усиление луча на ±30°, дБи | 17,0 ± 0,8 | 18,3 ± 0,8 |
| Параметр | Значение |
|---|---|
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 998 × 270 × 140 мм |
| Размеры упаковки | 1340 × 365 × 220 мм |
| Масса антенны | 12,9 кг |
| Масса монтажного комплекта | 4,4 кг |
| Масса в упаковке | 19 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 294 / 91 / 349 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
