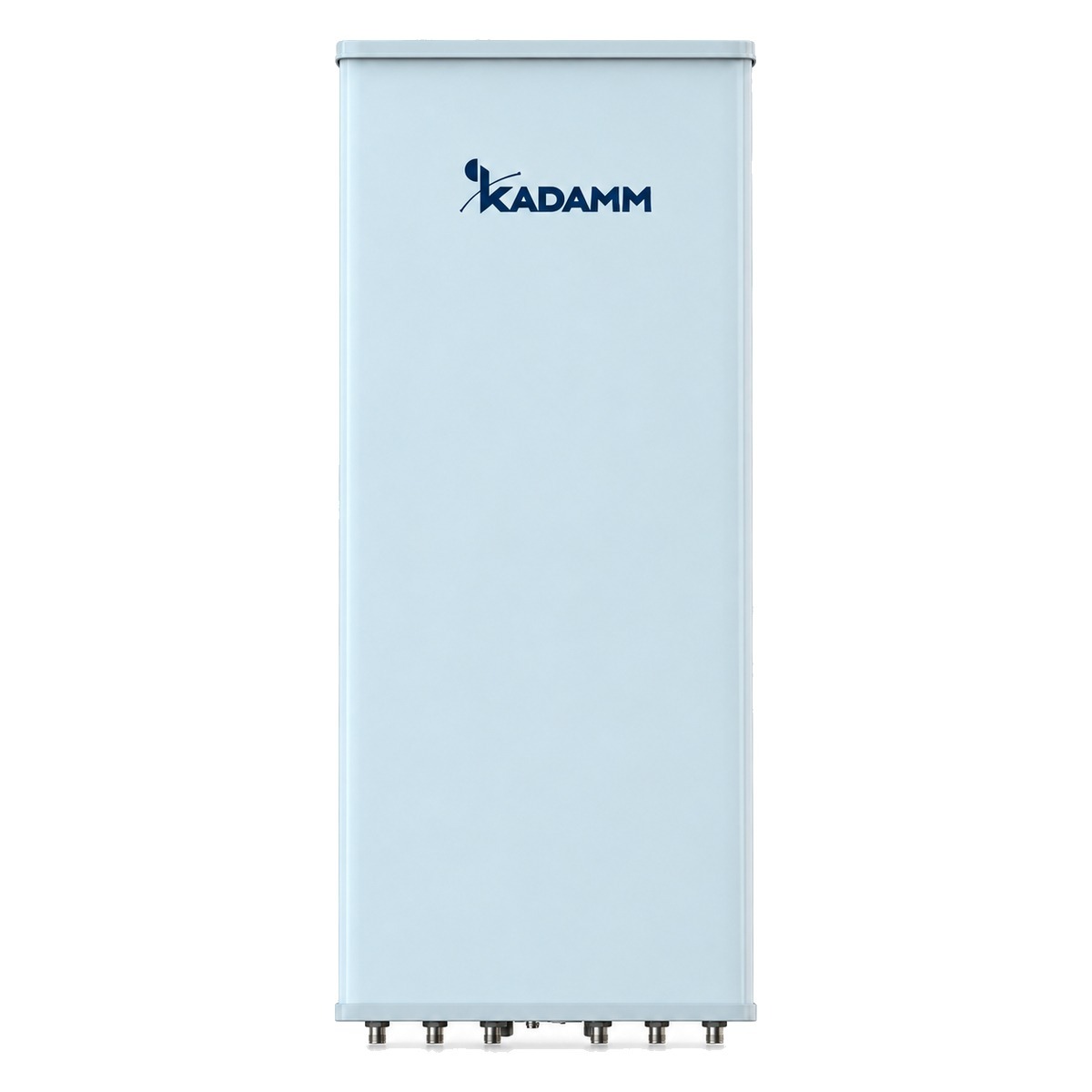

Антенна с формированием луча TDD 2300–2690 / 3300–3800 МГц: луч 90°/90°, 18 портов, усиление 15,2 дБи.
Что представляет собой антенна
KADAMM K850233816 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 2300–2690 / 3300–3800 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 18 портов — 9 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.
У антенны два вида лучей. Широковещательный (90°/90° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (25°) и следуют за абонентом: усиление сервисного луча на 0° — 20,5–20,7 дБи.
Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.
По вертикали лучи узкие (6,5°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12 2–10°, механический наклон кронштейна — 0–10°.
Качество: отношение вперёд/назад — ≥23 дБ; поляризационная развязка — ≥15 дБ.
Механика: размеры 1499 × 446 × 165 мм; масса 26,9 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–115 мм; ветровая нагрузка 740 / 191 / 827 Н при 150 км/ч; рабочая температура −50…+65 °C. Разъёмы — 18 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон |
|---|---|---|---|---|
| Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц | общие и калибровочные параметры | — | — | 2–12 2–10° |
| TDD | одноколонный луч | 15–15,2 дБи | 90–100° / 5,3–6,5° | 2–12 2–10° |
| TDD | широковещательный луч (BCH) 65° | 15–15,2 дБи | 65 ± 9° / 5,3–6,5° | 2–12 2–10° |
| TDD | сервисный луч | 20,5–20,7 дБи | 25 ± 5° | 2–12 2–10° |
Чем отличается от похожих моделей KADAMM
- Луч по горизонтали 90°, у K851233816 — 65°
Между K850233816 и K851233816 решают габариты, масса и способ крепления на конкретной опоре.
- Усиление 15,2 дБи, у K850233817 — 16,3 дБи (меньше на 1,1 дБ)
- Луч по горизонтали 90°, у K850233817 — 65–90°
- 18 портов, у K850233817 — 8
- Электрический наклон 2–12 2–10°, у K850233817 — 2–12°
- Габариты 1499 × 446 × 165 мм, у K850233817 — 998 × 270 × 140 мм
- Тяжелее на 14 кг (26,9 кг и 12,9 кг)
KADAMM K850233817 даёт больше усиления; у KADAMM K850233816 в пользу выбора — диапазон наклона.
- Полосы 2300–3800 МГц, у K850253616 — 2496–3600 МГц
- Усиление 15,2 дБи, у K850253616 — 15,5 дБи (меньше на 0,3 дБ)
- Луч по горизонтали 90°, у K850253616 — 65–100°
- 18 портов, у K850253616 — 8
- Электрический наклон 2–12 2–10°, у K850253616 — 6°
- Габариты 1499 × 446 × 165 мм, у K850253616 — 1135 × 290 × 105 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

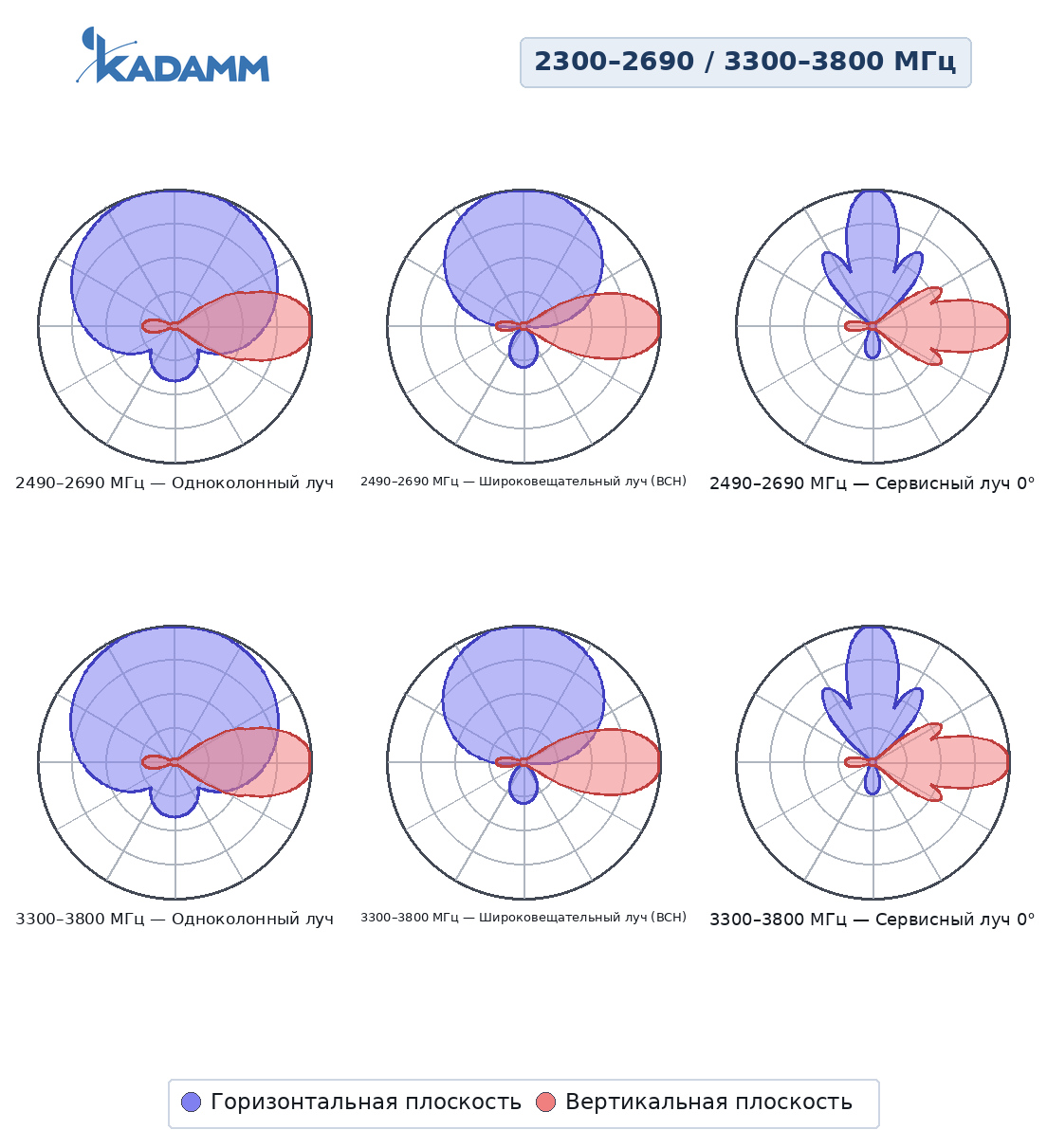

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 90°, у TDD — 65 ± 9°, у TDD — 25 ± 5°; по вертикали — 5,3–6,5°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.
Ключевые особенности
Полосы 2300–3800 МГц, 18 портов, поляризация ± 45° ± 45°; к каждой системе подключают свой радиомодуль.
Значение K850233816 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 90°, у TDD — 65 ± 9°, у TDD — 25 ± 5°; по ней видно, какой сектор закрывает K850233816.
Согласование K850233816 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрический наклон K850233816 меняют блоком RET по протоколу AISG без подъёма на опору.
Крепление: на трубу Ø50–115 мм; механический наклон 0–10°.
Как читать характеристики
Электрические характеристики
Массив TDD (beamforming) 2300–2690, 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° ± 45° |
| Электрический наклон | 2–12 2–10° |
| Допуск электрического наклона | ± 1° / ± 1° / ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 / −26 ± 2 / −26 ± 2 |
| КСВН портов | ≤1,5 / ≤1,5 / ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 / ≥20 / ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥25 / ≥25 / ≥25 |
TDD: одноколонный луч
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 90 ± 15° | 90 ± 15° |
| Коэффициент усиления, дБи | 15 ± 0,7 | 15,2 ± 0,7 | 15,2 ± 0,7 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,5° | 6,0 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥6 | ≥6 | ≥6 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥23 | ≥23 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 9° | 65 ± 9° | 65 ± 9° |
| Коэффициент усиления, дБи | 15 ± 0,9 | 15,2 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,5° | 6,0 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | ≥25 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 | ≥15 |
TDD: сервисный луч
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Усиление луча на 0°, дБи | 20,5 ± 0,9 | 20,7 ± 0,9 | 20,7 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 25 ± 5° | 25 ± 5° | 25 ± 5° |
| Подавление боковых лепестков луча на 0°, дБ | ≥11 | ≥11 | ≥11 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 18 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 446 × 165 мм |
| Размеры упаковки | 1895 × 540 × 265 мм |
| Масса антенны | 26,9 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 40,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 740 / 191 / 827 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- AISG 2.0 — протокол управления наклоном 2–12 2–10° у K850233816 по кабелю от оборудования площадки.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K850233816 — 18 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы K850233816 покрывают 7 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K850233816 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K850233816 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15,2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 15,2 = 55,2 дБм, то есть около 331 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3050 МГц (середина полосы 2300–3800 МГц): L = 32,45 + 20·lg 3050 + 20·lg 1 = 102,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 55,2 − 102,1 = −46,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,3°) — около 176 м от опоры, верхняя — около 394 м.
Применение
Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 2300–2690 / 3300–3800 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.
Сети и службы в полосах K850233816:
Перед заказом KADAMM K850233816 сверьте с проектом:
- Частоты оборудования — внутри 2300–3800 МГц
- Разъёмы — 18×4.3-10
- Опора и крепление — на трубу Ø50–115 мм
- Климат площадки — в пределах −50…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление K850233816 — на трубу Ø50–115 мм; монтажный комплект весит 5,4 кг.
- Панель K850233816 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон K850233816: электрический 2–12 2–10°, дистанционно через блок RET; механический 0–10° — кронштейном.
- Блок RET антенны K850233816 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
- Разъёмы — 18 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
- Разъёмы K850233816 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление K850233816 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ K850233816
- Блок RET
- Монтажный комплект на трубу Ø50–115 мм
Масса монтажного комплекта — 5,4 кг; упаковка 1895 × 540 × 265 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание K850233816 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM K850233816 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора K850233816 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
