Антенна с формированием луча TDD 3300–3800 МГц: луч 90°, 8 портов, усиление 15,2 дБи.
Что представляет собой антенна
KADAMM K850333816 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 3300–3800 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.
У антенны два вида лучей. Широковещательный (90° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (25°) и следуют за абонентом: усиление сервисного луча на 0° — 21–21,2 дБи.
Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.
По вертикали лучи узкие (5,5°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12° дистанционно (RET, AISG 2,0 SRET), механический наклон кронштейна — 0–10°.
Качество: отношение вперёд/назад — 22 дБ; поляризационная развязка — 15 дБ.
Механика: размеры 1000 × 230 × 150 мм; масса 11,2 кг плюс 4,1 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 263 / 111 / 294 Н при 150 км/ч; рабочая температура −40…+60 °C. Разъёмы — 9 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон | Разъёмы |
|---|---|---|---|---|---|
| Массив TDD (beamforming) 3300–3800 МГц | общие и калибровочные параметры | — | — | 2–12° | 2 × 4.3-10 |
| TDD | одноколонный луч | 15–15,2 дБи | 83–93° / 5,3–5,5° | 2–12° | 2 × 4.3-10 |
| TDD | широковещательный луч (BCH) 65° | 15,2 ± 0,9 дБи | 65 ± 9° / 5,4–5,6° | 2–12° | 2 × 4.3-10 |
| TDD | сервисный луч | 21–21,2 дБи | 25 ± 5° | 2–12° | 2 × 4.3-10 |
Чем отличается от похожих моделей KADAMM
- Усиление 15,2 дБи, у K850333817 — 17 дБи (меньше на 1,8 дБ)
- Луч по горизонтали 90°, у K850333817 — 12°
- Тяжелее на 2,2 кг (11,2 кг и 9 кг)
KADAMM K850333817 даёт больше усиления; у KADAMM K850333816 в пользу выбора — конструкция.
- Усиление 15,2 дБи, у APX8-3338-1670IR — 16,5 дБи (меньше на 1,3 дБ)
- Луч по горизонтали 90°, у APX8-3338-1670IR — 65°
- Габариты 1000 × 230 × 150 мм, у APX8-3338-1670IR — 998 × 270 × 140 мм
KADAMM APX8-3338-1670IR даёт больше усиления; у KADAMM K850333816 в пользу выбора — конструкция.
- Полосы 3300–3800 МГц, у K850334216 — 3300–4200 МГц
- Усиление 15,2 дБи, у K850334216 — 15,9 дБи (меньше на 0,7 дБ)
- Электрический наклон 2–12°, у K850334216 — 2–10°
- Легче на 0,5 кг (11,2 кг и 11,7 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

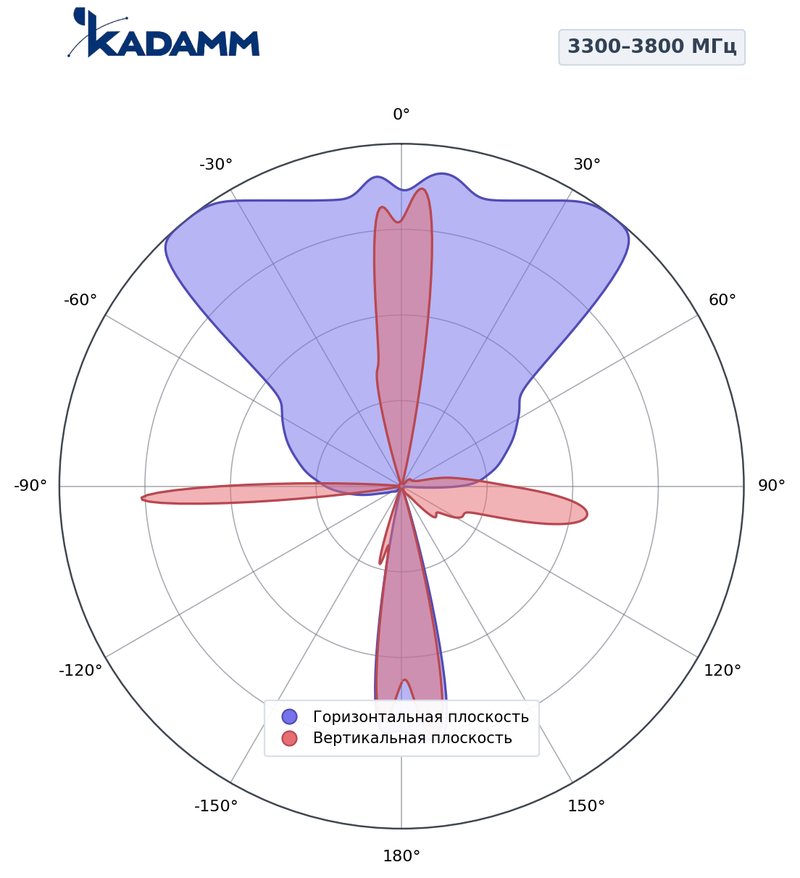

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 90°, у TDD — 65 ± 9°, у TDD — 25 ± 5°; по вертикали — 5,3–5,6°. Задний лепесток ослаблен не менее чем на 22 дБ относительно главного.
Ключевые особенности
Полосы 3300–3800 МГц, 8 портов, поляризация ± 45°; к каждой системе подключают свой радиомодуль.
Значение K850333816 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 90°, у TDD — 65 ± 9°, у TDD — 25 ± 5°; по ней видно, какой сектор закрывает K850333816.
Согласование K850333816 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрический наклон K850333816 задаётся в пределах 2–12°.
Крепление: на трубу Ø50–Ø115 мм; механический наклон 0–10°.
Как читать характеристики
Электрические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 25 |
| Протокол RET | AISG 2,0 SRET |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 93 ± 10° | 83 ± 10° |
| Коэффициент усиления, дБи | 15 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,5 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | 15 | 15 |
| Поляризационная развязка (±60°), дБ | 9 | 9 |
| Коэффициент защитного действия (вперёд/назад), дБ | 22 | 22 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 9° | 65 ± 9° |
| Коэффициент усиления, дБи | 15,2 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,5° | 5,4 ± 0,5° |
| Поляризационная развязка (0°), дБ | 15 | 15 |
| Поляризационная развязка (±60°), дБ | 10 | 10 |
| Коэффициент защитного действия (вперёд/назад), дБ | 24 | 24 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: сервисный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,9 | 21,2 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 25 ± 5° | 25 ± 5° |
| Подавление боковых лепестков луча на 0°, дБ | 11 | 11 |
| Поляризационная развязка луча на 0° (осевая), дБ | 18 | 18 |
| Коэффициент защитного действия луча на 0°, дБ | 26 | 26 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1000 × 230 × 150 мм |
| Размеры упаковки | 1290 × 320 × 220 мм |
| Масса антенны | 11,2 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 17 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 263 / 111 / 294 Н |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K850333816 — 9 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы K850333816 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K850333816 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K850333816 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15,2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 15,2 = 55,2 дБм, то есть около 331 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3550 МГц (середина полосы 3300–3800 МГц): L = 32,45 + 20·lg 3550 + 20·lg 1 = 103,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 55,2 − 103,5 = −48,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,3°) — около 176 м от опоры, верхняя — около 394 м.
Применение
Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 3300–3800 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.
Сети и службы в полосах K850333816:
Перед заказом KADAMM K850333816 сверьте с проектом:
- Частоты оборудования — внутри 3300–3800 МГц
- Разъёмы — 8×4.3-10
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление K850333816 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,1 кг.
- Панель K850333816 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон K850333816: электрический 2–12°; механический 0–10° — кронштейном.
- Разъёмы — 9 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
- После затяжки соединения K850333816 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление K850333816 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ K850333816
- Монтажный комплект на трубу Ø50–Ø115 мм
Масса монтажного комплекта — 4,1 кг; упаковка 1290 × 320 × 220 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание K850333816 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM K850333816 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора K850333816 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM K850333816 | KADAMM K850333817 | KADAMM APX8-3338-1670IR | KADAMM K850334216 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3300–3800 МГц | 3300–3800 МГц | 3300–3800 МГц | 3300–4200 МГц |
| Усиление | 15,2 дБи | 17 дБи | 16,5 дБи | 15,9 дБи |
| Луч по горизонтали | 90° | 12° | 65° | 90° |
| Поляризация | ± 45° | ± 45° | ± 45° | ± 45° |
| Электрический наклон | 2–12° | 2–12° | 2–12° | 2–10° |
| Порты | 8 | 8 | 8 | 8 |
| Габариты | 1000 × 230 × 150 мм | 1000 × 230 × 150 мм | 998 × 270 × 140 мм | 1000 × 230 × 150 мм |
| Масса | 11,2 кг | 9 кг | 11,2 кг | 11,7 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
