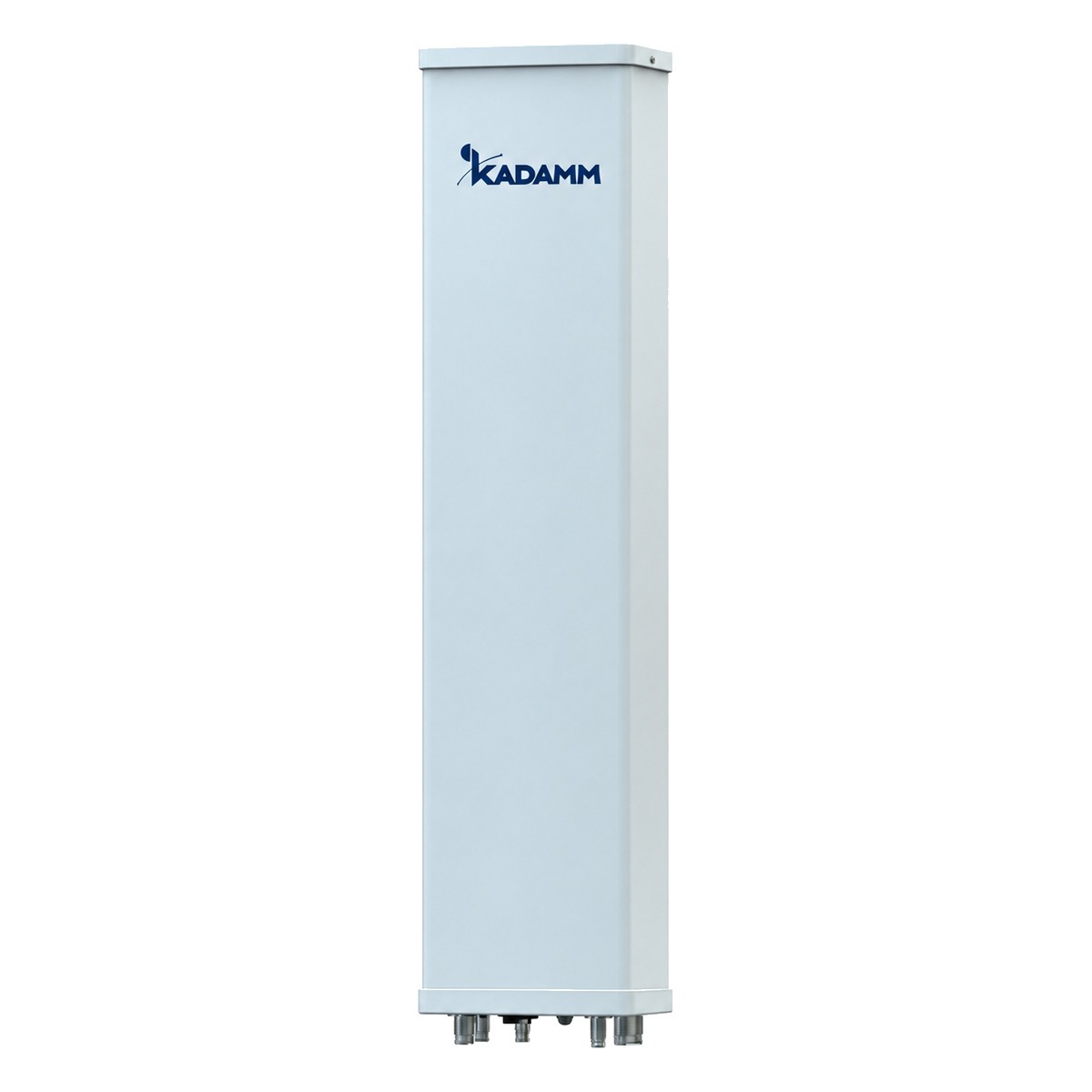

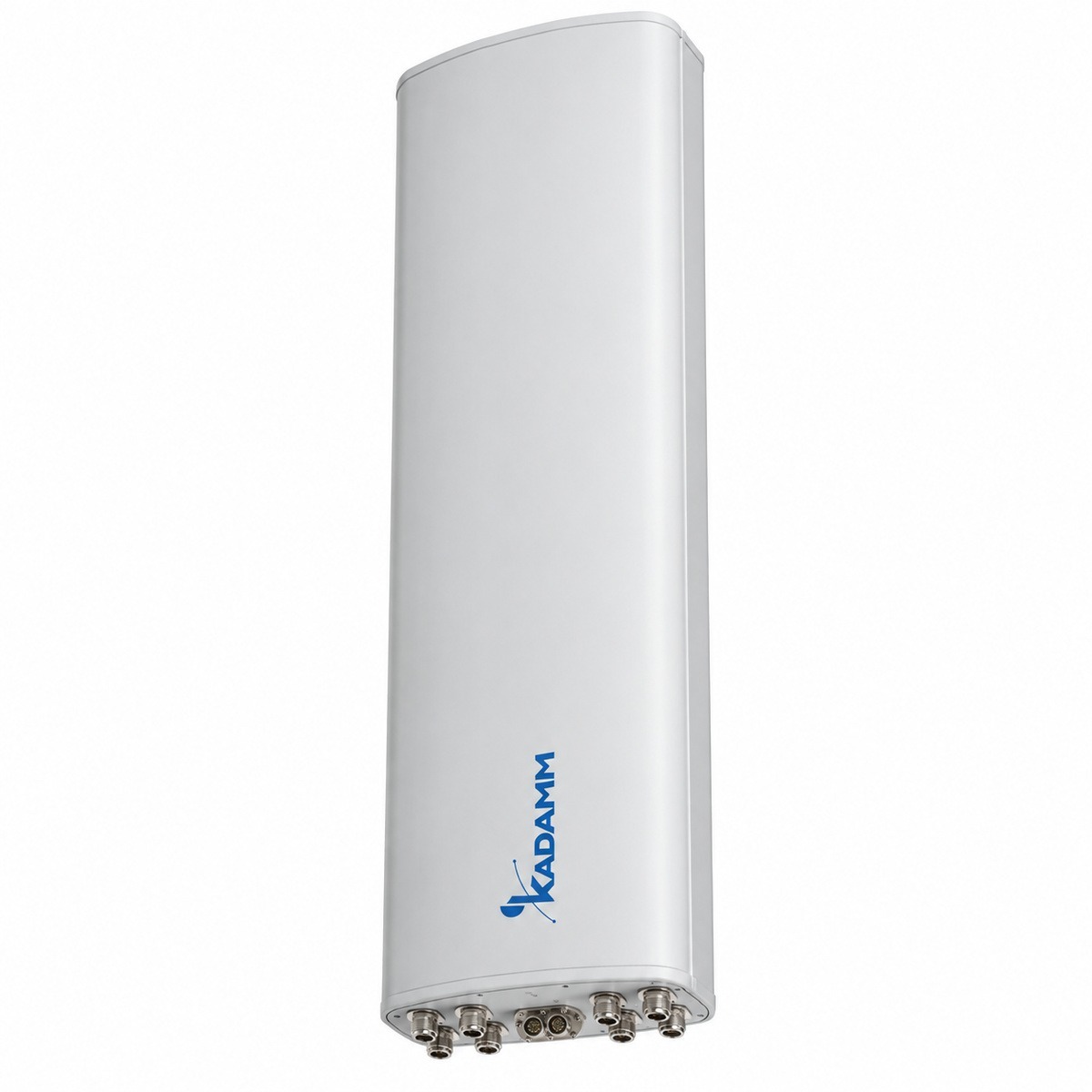

KADAMM K850333817 — антенна с формированием диаграммы направленности (beamforming) TDD 3300–3800 МГц, 17 дБи, RET

KADAMM K850333817 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 3300–3800 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.

У антенны два вида лучей. Широковещательный (12° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (20°) и следуют за абонентом: усиление сервисного луча на 0° — 22 дБи.

Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.

По вертикали лучи узкие (5,9°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12° дистанционно (RET, AISG 2.0 / 3GPP TS 25.461; управление наклоном сигналом OOK через калибровочный порт не поддерживается), механический наклон кронштейна — 0–10°.

Качество: отношение вперёд/назад — ≥23 дБ; поляризационная развязка — ≥15 дБ.

Механика: размеры 1000 × 230 × 150 мм; масса 9 кг плюс 3,6 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 263 / 111 / 294 Н при 150 км/ч; рабочая температура −50…+65 °C. Разъёмы — 9 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.

Системы излучателей

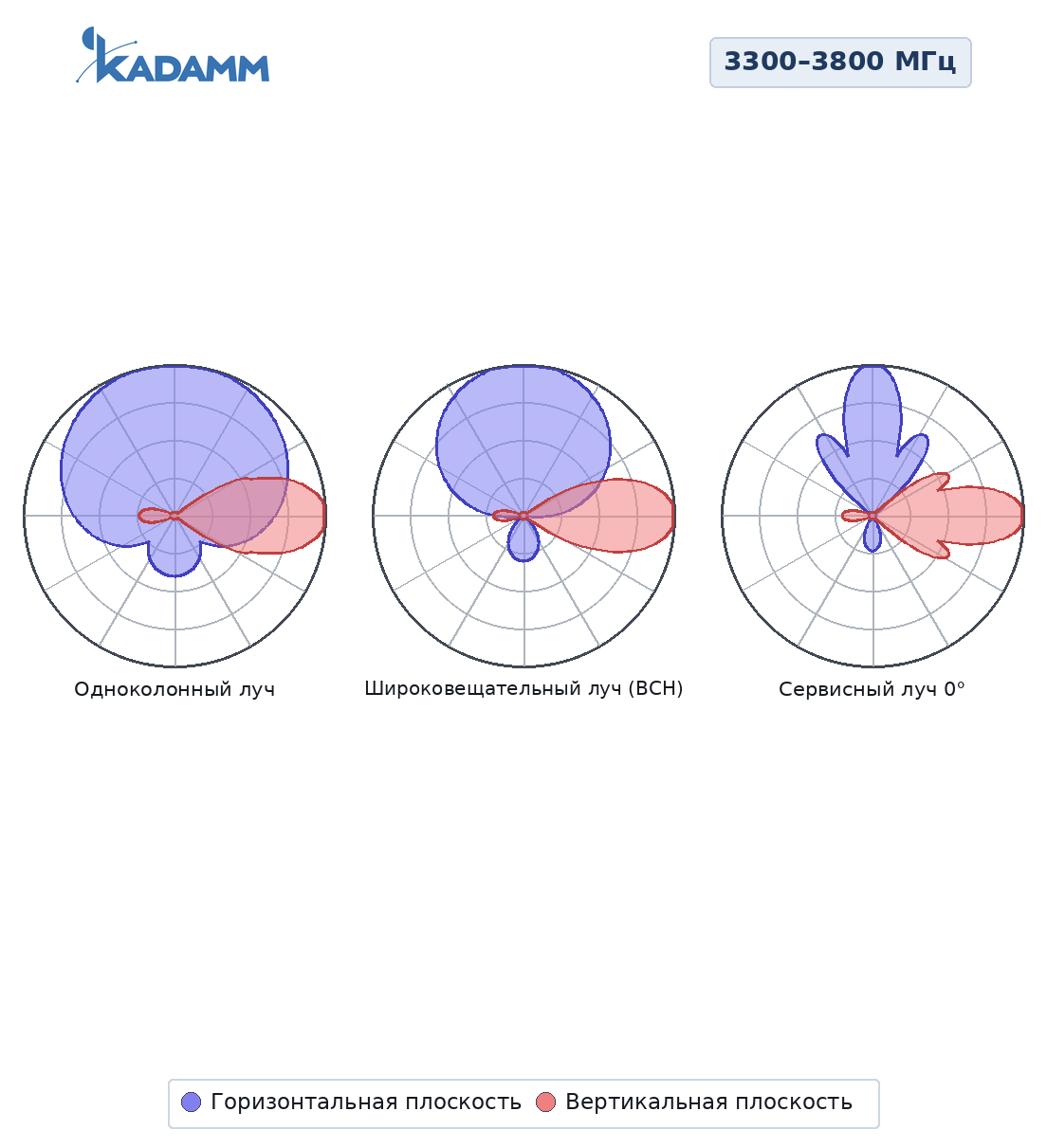

3300–3800 МГц: сводный рисунок: одноколонный, широковещательный (BCH) и сервисный лучиГлавный лепесток по горизонтали 65–80°, по вертикали 5,9 ± 0,6°, усиление в максимуме 16–17 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 12°, у TDD — 80 ± 15°, у TDD — 65°; по вертикали — 5,9 ± 0,6°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH)

TDD: сервисный луч

Общие параметры

• AISG 2.0 — протокол управления наклоном 2–12° у K850333817 по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K850333817 — 9 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K850333817 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K850333817 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K850333817 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17 = 57 дБм, то есть около 501 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3550 МГц (середина полосы 3300–3800 МГц): L = 32,45 + 20·lg 3550 + 20·lg 1 = 103,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57 − 103,5 = −46,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,9°) — около 171 м от опоры, верхняя — около 424 м.

Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 3300–3800 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.

Сети и службы в полосах K850333817:

Перед заказом KADAMM K850333817 сверьте с проектом:

• Частоты оборудования — внутри 3300–3800 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K850333817 — на трубу Ø50–Ø115 мм; монтажный комплект весит 3,6 кг.
• Панель K850333817 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K850333817: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K850333817 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 9 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K850333817 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K850333817 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — разрядники 3 кА и 5 кА (8/20 мкс) по цепям AISG.

Масса монтажного комплекта — 3,6 кг; упаковка 1330 × 325 × 225 мм.
