Антенна с формированием луча TDD 3300–3800 МГц: луч 65°, 8 портов, усиление 16,5 дБи.

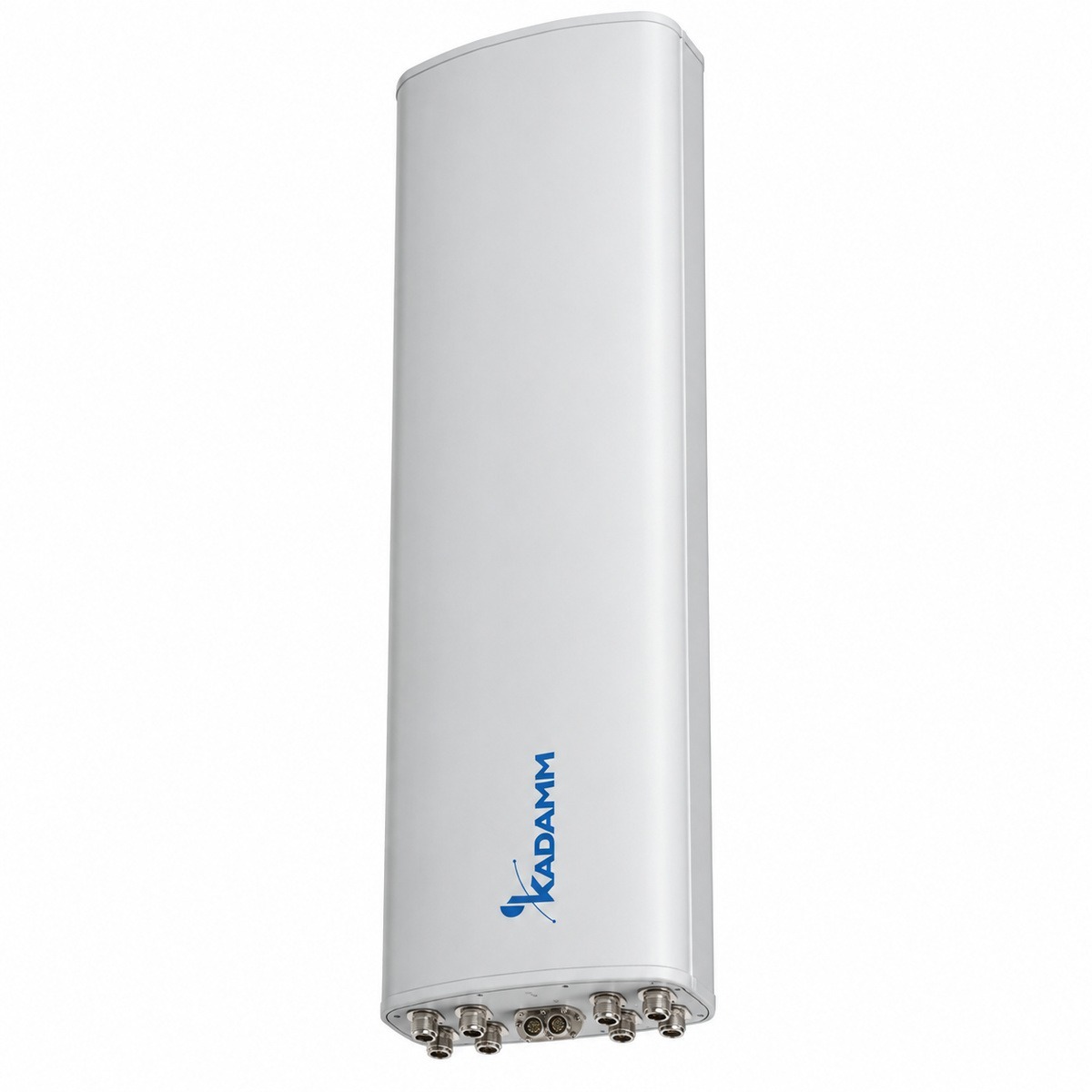

Что представляет собой антенна
KADAMM APX8-3338-1670IR — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 3300–3800 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.
У антенны два вида лучей. Широковещательный (65° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (26°) и следуют за абонентом: усиление сервисного луча на 0° — 21 дБи.
Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.
По вертикали лучи узкие (6,0°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12°.
Качество: отношение вперёд/назад — более 22 дБ; поляризационная развязка — более 19 дБ.
Механика: размеры 998 × 270 × 140 мм; масса 11,2 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø55–Ø115 мм; ветровая нагрузка 238 / 98 / 342 Н при 150 км/ч; рабочая температура −40…+70 °C. Разъёмы — 8 × розетка 4.3-10 +, калибровочный порт: 1 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон | Разъёмы |
|---|---|---|---|---|---|
| Массив TDD (beamforming) 3300–3800 МГц | общие и калибровочные параметры | — | — | 2–12° | 2 × 4.3-10 |
| TDD | одноколонный луч | 16,0 ± 1,0 дБи | 70 ± 10° / 6,0 ± 0,5° | 2–12° | 2 × 4.3-10 |
| TDD | широковещательный луч (BCH) 65° | 16,5 ± 1,0 дБи | 65 ± 10° / 6,0 ± 0,8° | 2–12° | 2 × 4.3-10 |
| TDD | сервисный луч | 21 ± 0,8 дБи | 26° | 2–12° | 2 × 4.3-10 |
Чем отличается от похожих моделей KADAMM
- Усиление 16,5 дБи, у K850333817 — 17 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 65°, у K850333817 — 12°
- Габариты 998 × 270 × 140 мм, у K850333817 — 1000 × 230 × 150 мм
- Тяжелее на 2,2 кг (11,2 кг и 9 кг)
Между APX8-3338-1670IR и K850333817 решают габариты, масса и способ крепления на конкретной опоре.
- Усиление 16,5 дБи, у K850333816 — 15,2 дБи (больше на 1,3 дБ)
- Луч по горизонтали 65°, у K850333816 — 90°
- Габариты 998 × 270 × 140 мм, у K850333816 — 1000 × 230 × 150 мм
У KADAMM APX8-3338-1670IR больше усиление; KADAMM K850333816 выбирают, если важен её конструктив.
- Полосы 3300–3800 МГц, у K850334216 — 3300–4200 МГц
- Усиление 16,5 дБи, у K850334216 — 15,9 дБи (больше на 0,6 дБ)
- Луч по горизонтали 65°, у K850334216 — 90°
- Электрический наклон 2–12°, у K850334216 — 2–10°
- Габариты 998 × 270 × 140 мм, у K850334216 — 1000 × 230 × 150 мм
- Легче на 0,5 кг (11,2 кг и 11,7 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

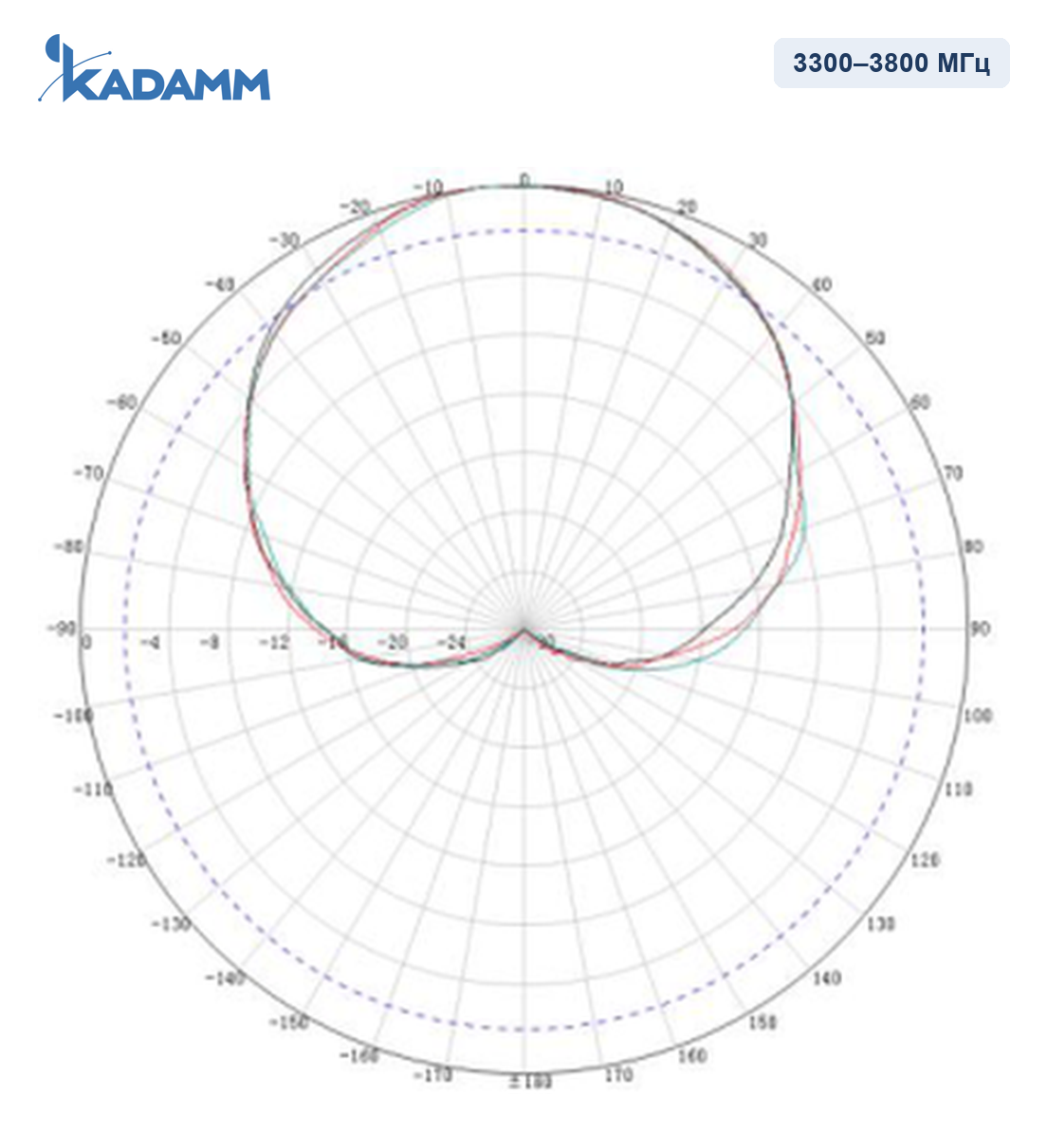

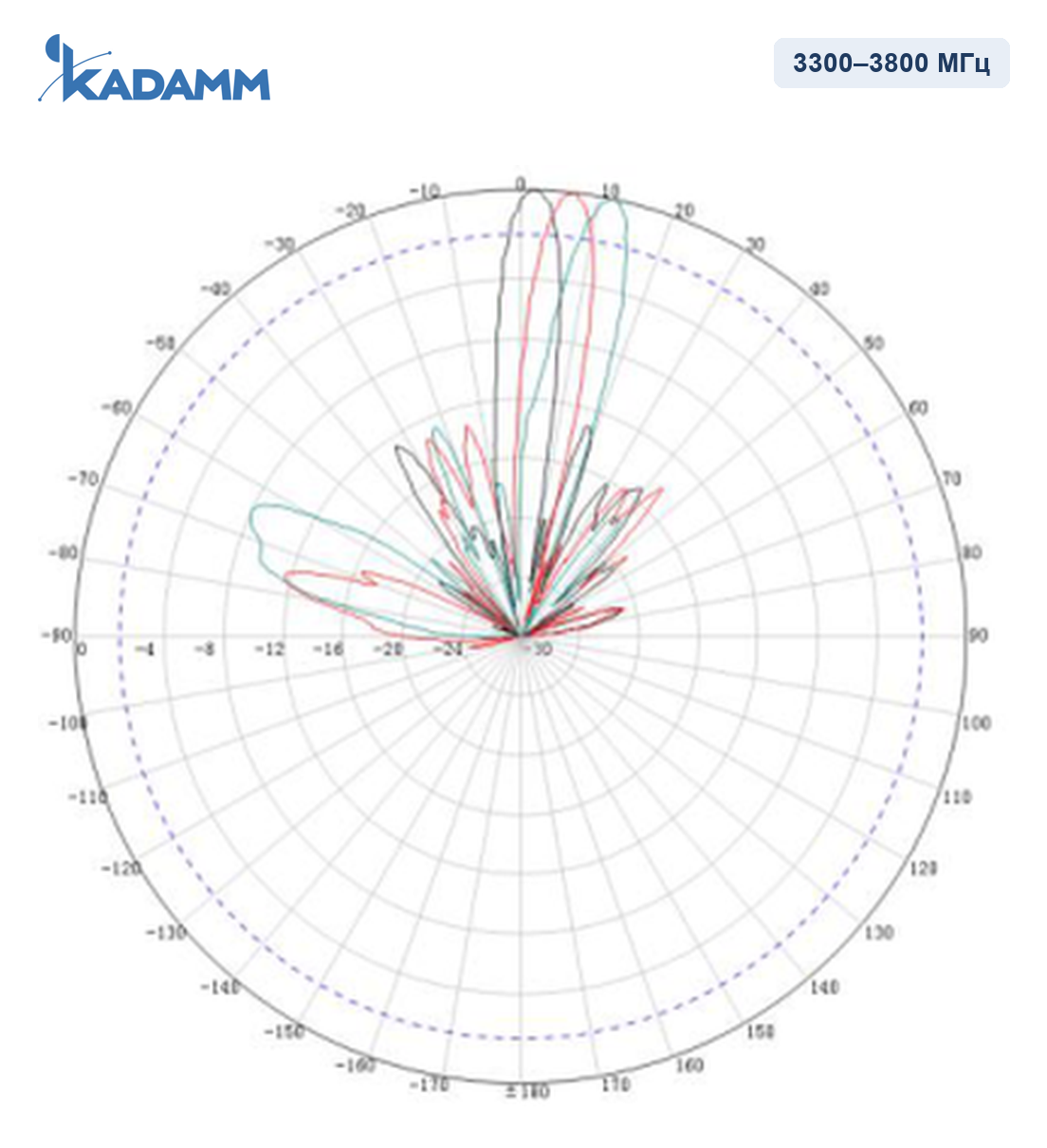

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — 26°; по вертикали — 6°. Задний лепесток ослаблен не менее чем на 22 дБ относительно главного.
Ключевые особенности
Полосы 3300–3800 МГц, 8 портов, поляризация ± 45°; к каждой системе подключают свой радиомодуль.
Значение APX8-3338-1670IR по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°, у TDD — 26°; по ней видно, какой сектор закрывает APX8-3338-1670IR.
Согласование APX8-3338-1670IR с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APX8-3338-1670IR.
Электрический наклон APX8-3338-1670IR задаётся в пределах 2–12°.
Крепление: на трубу Ø55–Ø115 мм.
Как читать характеристики
Электрические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | 2°~6°≥20; 7°~12°≥25 |
| Развязка между портами разных поляризаций, дБ | 2°~6°≥20; 7°~12°≥25 |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 16,0 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 10° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 22 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,0 ± 0,5° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 15 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 16,5 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 21 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,0 ± 0,8° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 15 |
TDD: сервисный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 26° |
| Подавление боковых лепестков луча на 0°, дБ | более 16 |
| Коэффициент защитного действия луча на 0°, дБ | более 30 |
| Поляризационная развязка луча на 0° (осевая), дБ | более 19 |
Общие параметры
| Параметр | Значение |
|---|---|
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 +, калибровочный порт: 1 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 998 × 270 × 140 мм |
| Размеры упаковки | 1213 × 360 × 245 мм |
| Масса антенны | 11,2 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 238 / 98 / 342 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø55–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX8-3338-1670IR — 8 × розетка 4.3-10 +, калибровочный порт: 1 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы APX8-3338-1670IR покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX8-3338-1670IR в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX8-3338-1670IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 16,5 = 56,5 дБм, то есть около 447 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3550 МГц (середина полосы 3300–3800 МГц): L = 32,45 + 20·lg 3550 + 20·lg 1 = 103,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 56,5 − 103,5 = −47 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 6°) — около 170 м от опоры, верхняя — около 429 м.
Применение
Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 3300–3800 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.
Сети и службы в полосах APX8-3338-1670IR:
Перед заказом KADAMM APX8-3338-1670IR сверьте с проектом:
- Частоты оборудования — внутри 3300–3800 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 8×4.3-10
- Опора и крепление — на трубу Ø55–Ø115 мм
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APX8-3338-1670IR — на трубу Ø55–Ø115 мм; монтажный комплект весит 5,5 кг.
- Панель APX8-3338-1670IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон APX8-3338-1670IR: электрический 2–12°.
- Разъёмы — 8 × розетка 4.3-10 +, калибровочный порт: 1 × розетка 4.3-10 (IEC 61169-54).
- После затяжки соединения APX8-3338-1670IR на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление APX8-3338-1670IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ APX8-3338-1670IR
- Монтажный комплект на трубу Ø55–Ø115 мм
Масса монтажного комплекта — 5,5 кг; упаковка 1213 × 360 × 245 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание APX8-3338-1670IR и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APX8-3338-1670IR и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APX8-3338-1670IR пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APX8-3338-1670IR | KADAMM K850333817 | KADAMM K850333816 | KADAMM K850334216 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3300–3800 МГц | 3300–3800 МГц | 3300–3800 МГц | 3300–4200 МГц |
| Усиление | 16,5 дБи | 17 дБи | 15,2 дБи | 15,9 дБи |
| Луч по горизонтали | 65° | 12° | 90° | 90° |
| Поляризация | ± 45° | ± 45° | ± 45° | ± 45° |
| Электрический наклон | 2–12° | 2–12° | 2–12° | 2–10° |
| Порты | 8 | 8 | 8 | 8 |
| Габариты | 998 × 270 × 140 мм | 1000 × 230 × 150 мм | 1000 × 230 × 150 мм | 1000 × 230 × 150 мм |
| Масса | 11,2 кг | 9 кг | 11,2 кг | 11,7 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
