Антенна с формированием луча TDD 2300–2690 МГц: луч 80°/65°, 8 портов, усиление 16 дБи.
Что представляет собой антенна
KADAMM K850232717 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 2300–2690 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.
У антенны два вида лучей. Широковещательный (80°/65° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (20–21°) и следуют за абонентом: усиление сервисного луча на 0° — 21–21,5 дБи, при отклонении на ±30° — 19,5–20 дБи.
Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.
По вертикали лучи узкие (5,9°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12° дистанционно (RET, AISG 2.0 с удалённым обновлением прошивки), механический наклон кронштейна — 0–10°.
Качество: отношение вперёд/назад — ≥23–25 дБ; поляризационная развязка — ≥18 дБ.
Механика: размеры 1450 × 320 × 150 мм; масса 17,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 450 / 132 / 701 Н при 150 км/ч; рабочая температура −40…+60 °C. Разъёмы — 9 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон | Разъёмы |
|---|---|---|---|---|---|
| Массив TDD (beamforming) 2300–2690 МГц | общие и калибровочные параметры | — | — | 2–12° | 2 × 4.3-10 |
| TDD | одноколонный луч | 15,5–16,5 дБи | 73–80° / 5,5–5,9° | 2–12° | 2 × 4.3-10 |
| TDD | широковещательный луч (BCH) 65° | 15,8–16 дБи | 62–65° / 5,5–5,9° | 2–12° | 2 × 4.3-10 |
| TDD | сервисный луч | 21–21,5 дБи | 20–21° | 2–12° | 2 × 4.3-10 |
Чем отличается от похожих моделей KADAMM
- Усиление 16 дБи, у APW2327D16 — 15 дБи (больше на 1 дБ)
- Луч по горизонтали 65–80°, у APW2327D16 — 65–85°
- Габариты 1450 × 320 × 150 мм, у APW2327D16 — 1280 × 310 × 128 мм
- Тяжелее на 1,1 кг (17,5 кг и 16,4 кг)
Запас по дальности больше у KADAMM K850232717; KADAMM APW2327D16 легче и проще в монтаже.
- Усиление 16 дБи, у APX8-2324-1884IR — 17,8 дБи (меньше на 1,8 дБ)
- Луч по горизонтали 65–80°, у APX8-2324-1884IR — 55°
- Разъём 4.3-10, у APX8-2324-1884IR — MQ4
- Габариты 1450 × 320 × 150 мм, у APX8-2324-1884IR — 1380 × 318 × 129 мм
- Тяжелее на 1 кг (17,5 кг и 16,5 кг)
KADAMM APX8-2324-1884IR даёт больше усиления; у KADAMM K850232717 в пользу выбора — конструкция.
- Полосы 2300–2690 МГц, у K850252617 — 2496–2690 МГц
- Луч по горизонтали 65–80°, у K850252617 — 90°
- Электрический наклон 2–12°, у K850252617 — 2–10°
- Габариты 1450 × 320 × 150 мм, у K850252617 — 1495 × 270 × 140 мм
- Тяжелее на 1,1 кг (17,5 кг и 16,4 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

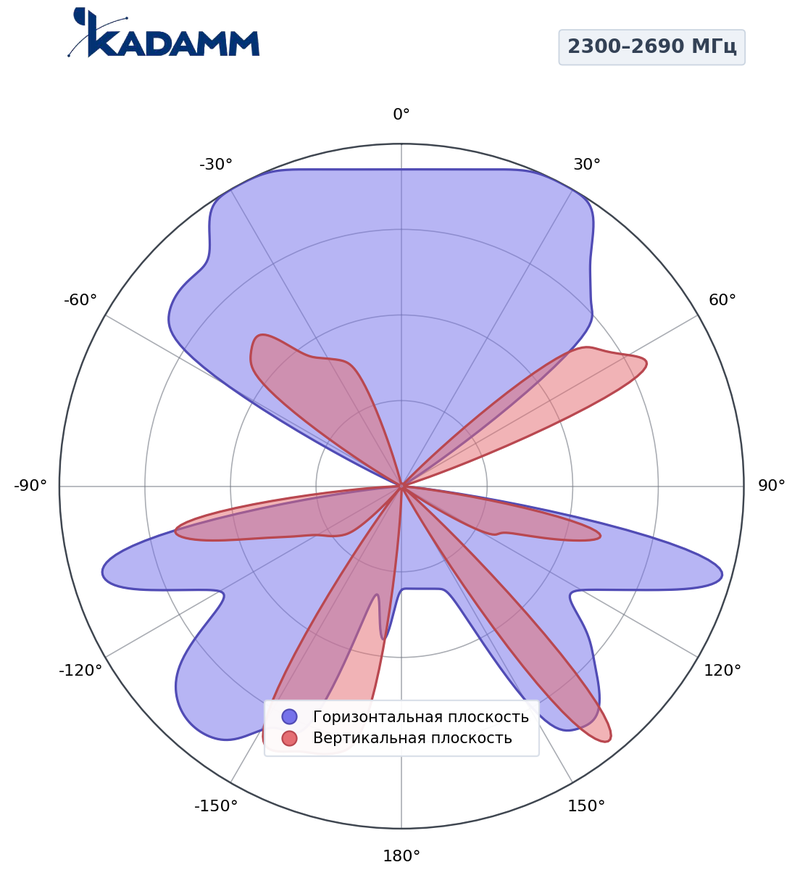

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 65–80°, у TDD — 20–21°; по вертикали — 5,5–5,9°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.
Ключевые особенности
Полосы 2300–2690 МГц, 8 портов, поляризация ± 45°; к каждой системе подключают свой радиомодуль.
Значение K850232717 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65–80°, у TDD — 20–21°; по ней видно, какой сектор закрывает K850232717.
Согласование K850232717 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрический наклон K850232717 меняют блоком RET по протоколу AISG без подъёма на опору.
Крепление: на трубу Ø50–Ø115 мм; механический наклон 0–10°.
Как читать характеристики
Электрические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° / ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 / −26 ± 2 |
| КСВН портов | ≤1,5 / ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20； |
| Развязка между портами разных поляризаций, дБ | ≥25； |
| Протокол RET | AISG 2.0 с удалённым обновлением прошивки |
TDD: одноколонный луч
| Параметр | 2300–2500 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 10° | 73 ± 10° |
| Коэффициент усиления, дБи | 15,5 ± 0,7 | 16,5 ± 0,8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,9 ± 0,5° | 5,5 ± 0,4° |
| Поляризационная развязка (0°), дБ | ≥18 | ≥18 |
| Поляризационная развязка (±60°), дБ | ≥8 | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2500 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 62 ± 9° | 65 ± 9° |
| Коэффициент усиления, дБи | 16 ± 0,8 | 15,8 ± 0,8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,9 ± 0,5° | 5,5 ± 0,4° |
| Поляризационная развязка (0°), дБ | ≥22 | ≥22 |
| Поляризационная развязка (±60°), дБ | ≥8 | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | ≥28 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: сервисный луч
| Параметр | 2300–2500 МГц | 2500–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,7 | 21,5 ± 0,7 |
| Ширина луча на 0° по уровню −3 дБ | 21 ± 2° | 20 ± 2° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−10,5 | ≤−10,5 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 | ≥28 |
| Усиление луча на ±30°, дБи | 19,5 ± 0,8 | 20 ± 0,8 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1450 × 320 × 150 мм |
| Размеры упаковки | 1765 × 415 × 270 мм |
| Масса антенны | 17,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 26,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 450 / 132 / 701 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- AISG 2.0 — протокол управления наклоном 2–12° у K850232717 по кабелю от оборудования площадки.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K850232717 — 9 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы K850232717 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K850232717 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K850232717 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2495 МГц (середина полосы 2300–2690 МГц): L = 32,45 + 20·lg 2495 + 20·lg 1 = 100,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 56 − 100,4 = −44,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,5°) — около 175 м от опоры, верхняя — около 404 м.
Применение
Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 2300–2690 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.
Сети и службы в полосах K850232717:
Перед заказом KADAMM K850232717 сверьте с проектом:
- Частоты оборудования — внутри 2300–2690 МГц
- Разъёмы — 8×4.3-10
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление K850232717 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
- Панель K850232717 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон K850232717: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
- Блок RET антенны K850232717 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
- Разъёмы — 9 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
- Разъёмы K850232717 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление K850232717 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ K850232717
- Блок RET
- Монтажный комплект на трубу Ø50–Ø115 мм
Масса монтажного комплекта — 5,4 кг; упаковка 1765 × 415 × 270 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание K850232717 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM K850232717 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора K850232717 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM K850232717 | KADAMM APW2327D16 | KADAMM APX8-2324-1884IR | KADAMM K850252617 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2300–2690 МГц | 2300–2690 МГц | 2300–2690 МГц | 2496–2690 МГц |
| Усиление | 16 дБи | 15 дБи | 17,8 дБи | 16,2 дБи |
| Луч по горизонтали | 65–80° | 65–85° | 55° | 90° |
| Поляризация | ± 45° | ± 45° | ± 45° | ± 45° |
| Электрический наклон | 2–12° | 2–12° | 2–12° | 2–10° |
| Порты | 8 | 8 | 8 | 8 |
| Габариты | 1450 × 320 × 150 мм | 1280 × 310 × 128 мм | 1380 × 318 × 129 мм | 1495 × 270 × 140 мм |
| Масса | 17,5 кг | 16,4 кг | 16,5 кг | 16,4 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
