Антенна с формированием луча TDD 2300–2400 / 2490–2690 МГц: луч 55°, 8 портов, усиление 17,8 дБи.
Что представляет собой антенна

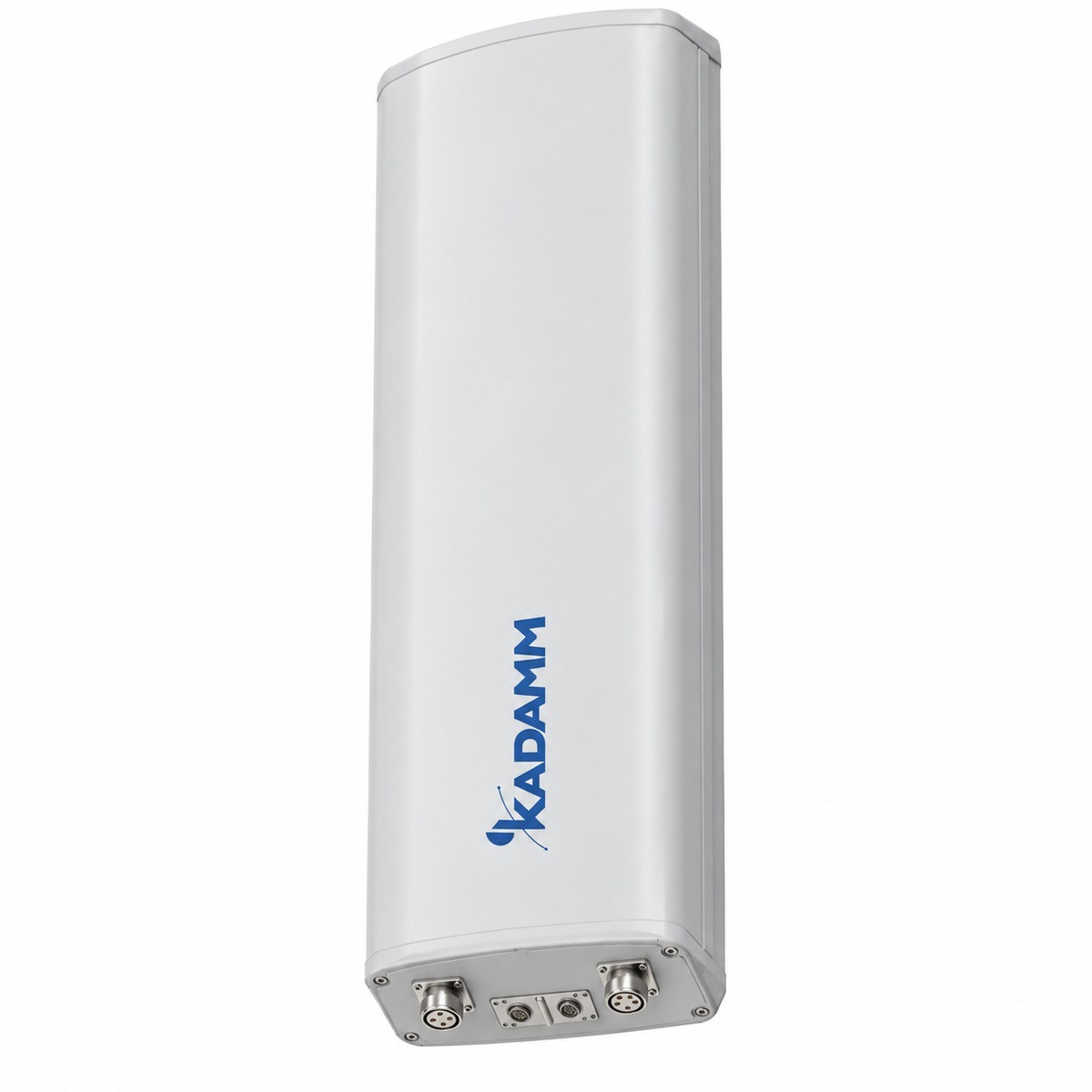

KADAMM APX8-2324-1884IR — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 2300–2400 / 2490–2690 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.
У антенны два вида лучей. Широковещательный (55° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (20–22°) и следуют за абонентом: усиление сервисного луча на 0° — 21–21,5 дБи.
Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.
По вертикали лучи узкие (6,2°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12°.
Качество: отношение вперёд/назад — более 25 дБ; поляризационная развязка — более 20 дБ.
Механика: размеры 1380 × 318 × 129 мм; масса 16,5 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø55–Ø115 мм; ветровая нагрузка 609 / 173 / 666 Н при 150 км/ч; рабочая температура −40…+65 °C. Разъёмы — 1 × вилка MQ4 + 1 × вилка MQ5 (снизу). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон | Разъёмы |
|---|---|---|---|---|---|
| Массив TDD (beamforming) 2300–2690 МГц | общие и калибровочные параметры | — | — | 2–12° | 2 × MQ4 |
| TDD | одноколонный луч | 17–17,8 дБи | 73–84° / 5,7–6,2° | 2–12° | 2 × MQ4 |
| TDD | широковещательный луч (BCH) 65° | 17–17,8 дБи | 54–56° / 5,7–6,2° | 2–12° | 2 × MQ4 |
| TDD | сервисный луч | 21–21,5 дБи | 20–22° | 2–12° | 2 × MQ4 |
Чем отличается от похожих моделей KADAMM
- Усиление 17,8 дБи, у K850232717 — 16 дБи (больше на 1,8 дБ)
- Луч по горизонтали 55°, у K850232717 — 65–80°
- Разъём MQ4, у K850232717 — 4.3-10
- Габариты 1380 × 318 × 129 мм, у K850232717 — 1450 × 320 × 150 мм
- Легче на 1 кг (16,5 кг и 17,5 кг)
У KADAMM APX8-2324-1884IR больше усиление; KADAMM K850232717 выбирают, если важен её конструктив.

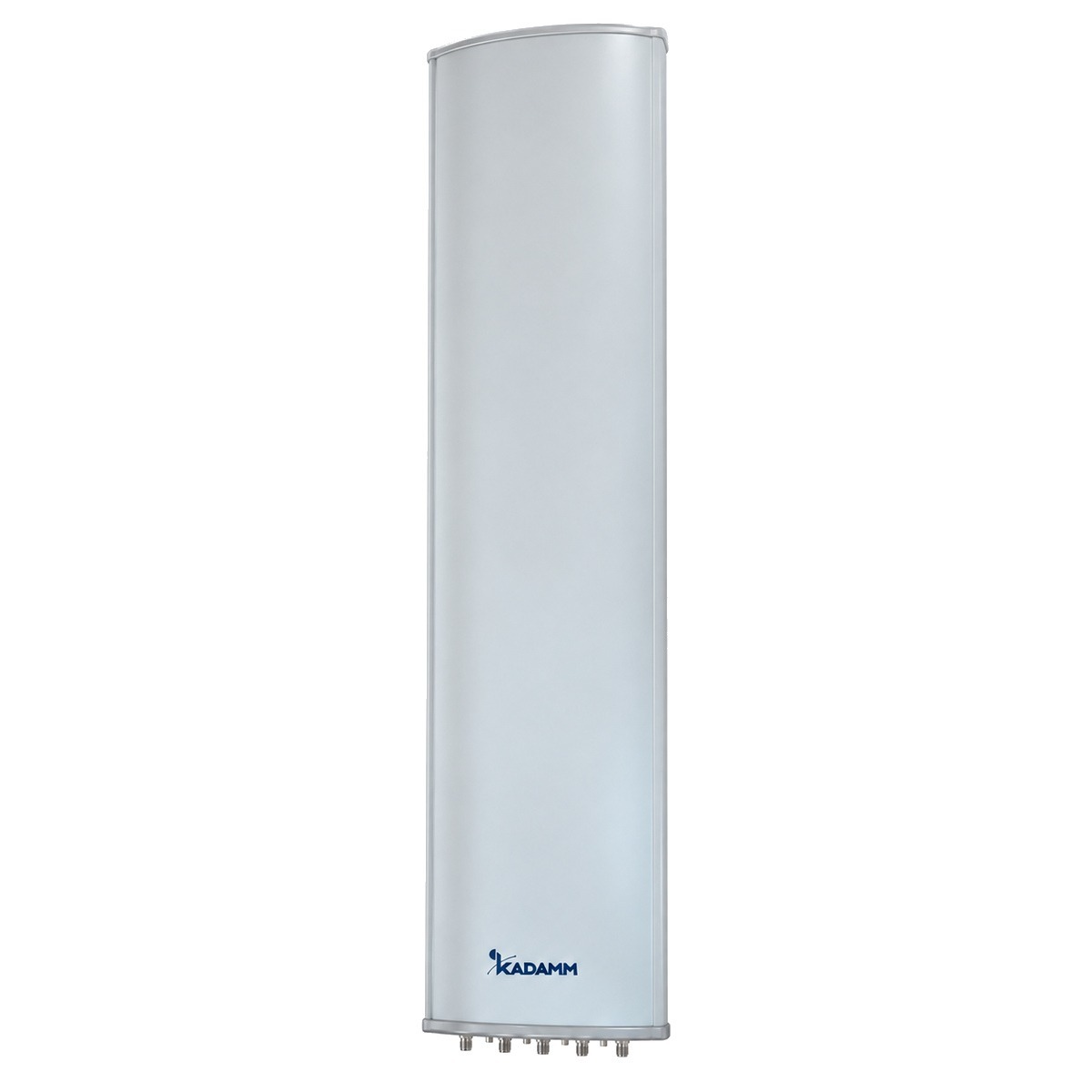

- Усиление 17,8 дБи, у APW2327D16 — 15 дБи (больше на 2,8 дБ)
- Луч по горизонтали 55°, у APW2327D16 — 65–85°
- Разъём MQ4, у APW2327D16 — 4.3-10
- Габариты 1380 × 318 × 129 мм, у APW2327D16 — 1280 × 310 × 128 мм
- Тяжелее на 0,1 кг (16,5 кг и 16,4 кг)
Запас по дальности больше у KADAMM APX8-2324-1884IR; KADAMM APW2327D16 легче и проще в монтаже.

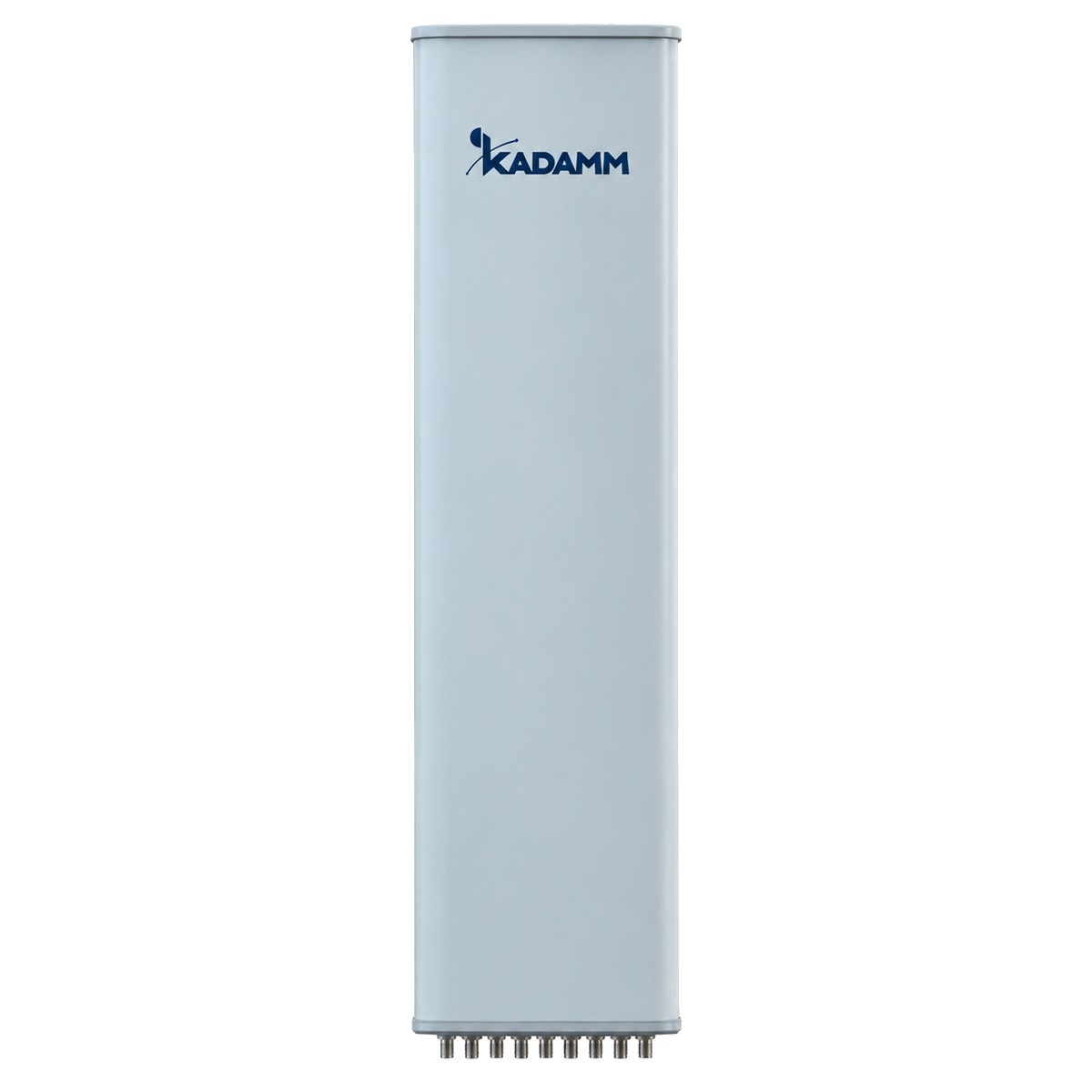

- Полосы 2300–2690 МГц, у K850252617 — 2496–2690 МГц
- Усиление 17,8 дБи, у K850252617 — 16,2 дБи (больше на 1,6 дБ)
- Луч по горизонтали 55°, у K850252617 — 90°
- Разъём MQ4, у K850252617 — 4.3-10
- Электрический наклон 2–12°, у K850252617 — 2–10°
- Габариты 1380 × 318 × 129 мм, у K850252617 — 1495 × 270 × 140 мм
Запас по дальности больше у KADAMM APX8-2324-1884IR; KADAMM K850252617 легче и проще в монтаже.
Конструкция и материалы

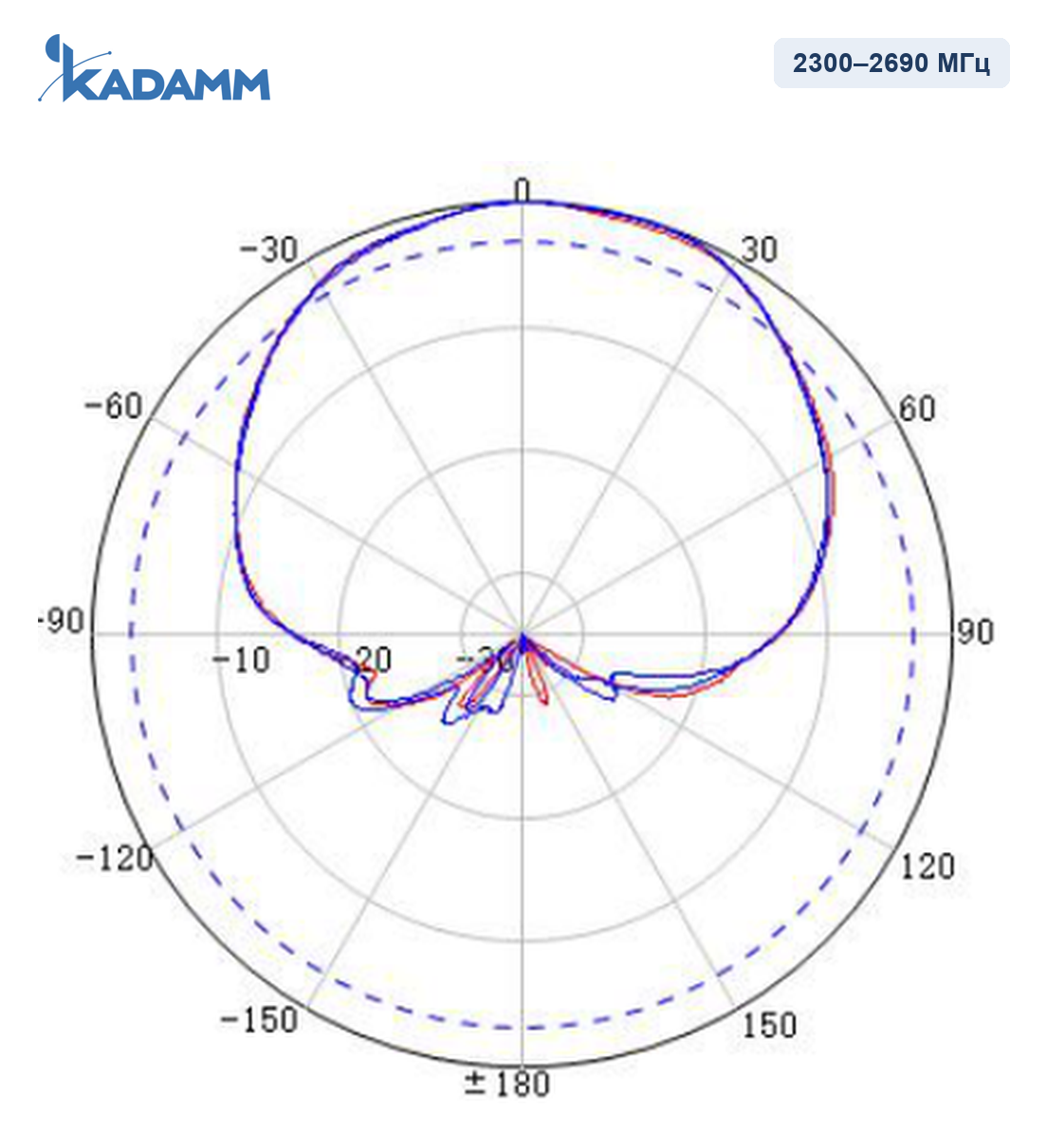

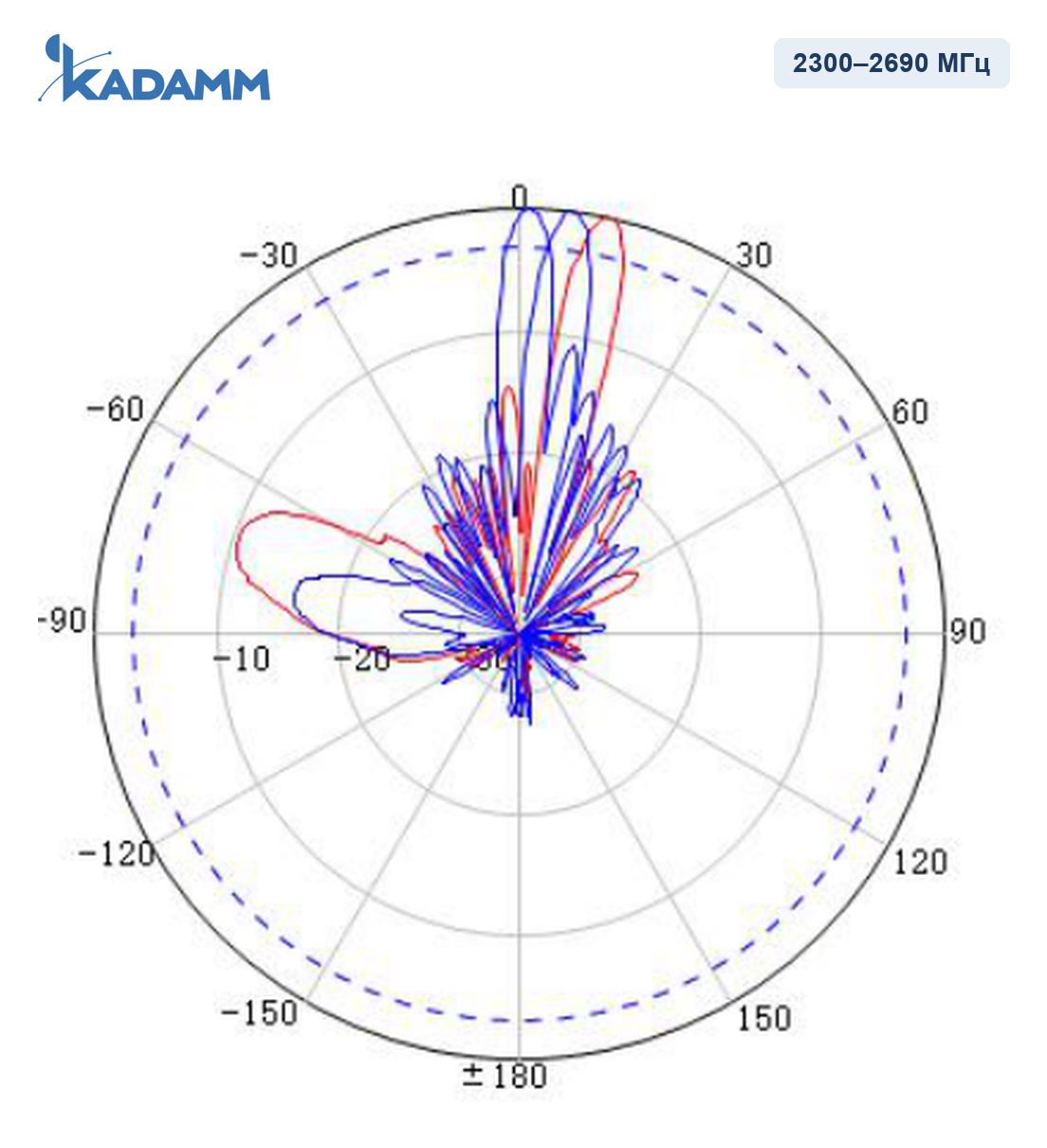

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 55°, у TDD — 73–84°, у TDD — 20–22°; по вертикали — 5,7–6,2°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.
Ключевые особенности
Полосы 2300–2690 МГц, 8 портов, поляризация ± 45°; к каждой системе подключают свой радиомодуль.
Значение APX8-2324-1884IR по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 55°, у TDD — 73–84°, у TDD — 20–22°; по ней видно, какой сектор закрывает APX8-2324-1884IR.
Согласование APX8-2324-1884IR с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APX8-2324-1884IR.
Электрический наклон APX8-2324-1884IR задаётся в пределах 2–12°.
Крепление: на трубу Ø55–Ø115 мм.
Как читать характеристики
Электрические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | 2°~6°≥20; 7°~12°≥28 |
| Развязка между портами разных поляризаций, дБ | 2°~6°≥25; 7°~12°≥28 |
TDD: одноколонный луч
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 17 ± 0,8 | 17,8 ± 0,9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 84 ± 10° | 73 ± 5° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 25 | более 25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,5° | 5,7 ± 0,5° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 16 | более 16 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 17,0 ± 0,6 | 17,8 ± 0,9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 56 ± 13° | 54 ± 14° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 25 | более 25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,5° | 5,7 ± 0,6° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 16 | более 16 |
TDD: сервисный луч
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,5 | 21,5 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 22° | 20° |
| Подавление боковых лепестков луча на 0°, дБ | более 15 | более 15 |
| Коэффициент защитного действия луча на 0°, дБ | более 30 | более 30 |
| Поляризационная развязка луча на 0° (осевая), дБ | более 20 | более 20 |
Общие параметры
| Параметр | Значение |
|---|---|
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 60 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × вилка MQ4 + 1 × вилка MQ5 (снизу) |
| Размеры (В × Ш × Г) | 1380 × 318 × 129 мм |
| Размеры упаковки | 1465 × 410 × 295 мм |
| Масса антенны | 16,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 609 / 173 / 666 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø55–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- 3GPP TS 36.101 и 38.101-1 — полосы APX8-2324-1884IR покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX8-2324-1884IR в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX8-2324-1884IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2495 МГц (середина полосы 2300–2690 МГц): L = 32,45 + 20·lg 2495 + 20·lg 1 = 100,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 57,8 − 100,4 = −42,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,7°) — около 173 м от опоры, верхняя — около 413 м.
Применение
Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 2300–2400 / 2490–2690 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.
Сети и службы в полосах APX8-2324-1884IR:
Перед заказом KADAMM APX8-2324-1884IR сверьте с проектом:
- Частоты оборудования — внутри 2300–2690 МГц
- Мощность на порт — не выше 60 Вт
- Разъёмы — 8×MQ4
- Опора и крепление — на трубу Ø55–Ø115 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APX8-2324-1884IR — на трубу Ø55–Ø115 мм; монтажный комплект весит 5,5 кг.
- Панель APX8-2324-1884IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон APX8-2324-1884IR: электрический 2–12°.
- Разъёмы — 1 × вилка MQ4 + 1 × вилка MQ5 (снизу).
- Разъёмы APX8-2324-1884IR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APX8-2324-1884IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ APX8-2324-1884IR
- Монтажный комплект на трубу Ø55–Ø115 мм
Масса монтажного комплекта — 5,5 кг; упаковка 1465 × 410 × 295 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание APX8-2324-1884IR и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APX8-2324-1884IR и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APX8-2324-1884IR пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APX8-2324-1884IR | KADAMM K850232717 | KADAMM APW2327D16 | KADAMM K850252617 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2300–2690 МГц | 2300–2690 МГц | 2300–2690 МГц | 2496–2690 МГц |
| Усиление | 17,8 дБи | 16 дБи | 15 дБи | 16,2 дБи |
| Луч по горизонтали | 55° | 65–80° | 65–85° | 90° |
| Поляризация | ± 45° | ± 45° | ± 45° | ± 45° |
| Электрический наклон | 2–12° | 2–12° | 2–12° | 2–10° |
| Порты | 8 | 8 | 8 | 8 |
| Габариты | 1380 × 318 × 129 мм | 1450 × 320 × 150 мм | 1280 × 310 × 128 мм | 1495 × 270 × 140 мм |
| Масса | 16,5 кг | 17,5 кг | 16,4 кг | 16,4 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
