Антенна с формированием луча TDD 2300–2400 / 2500–2690 МГц: луч 85°/65°, 8 портов, усиление 15 дБи.
Что представляет собой антенна

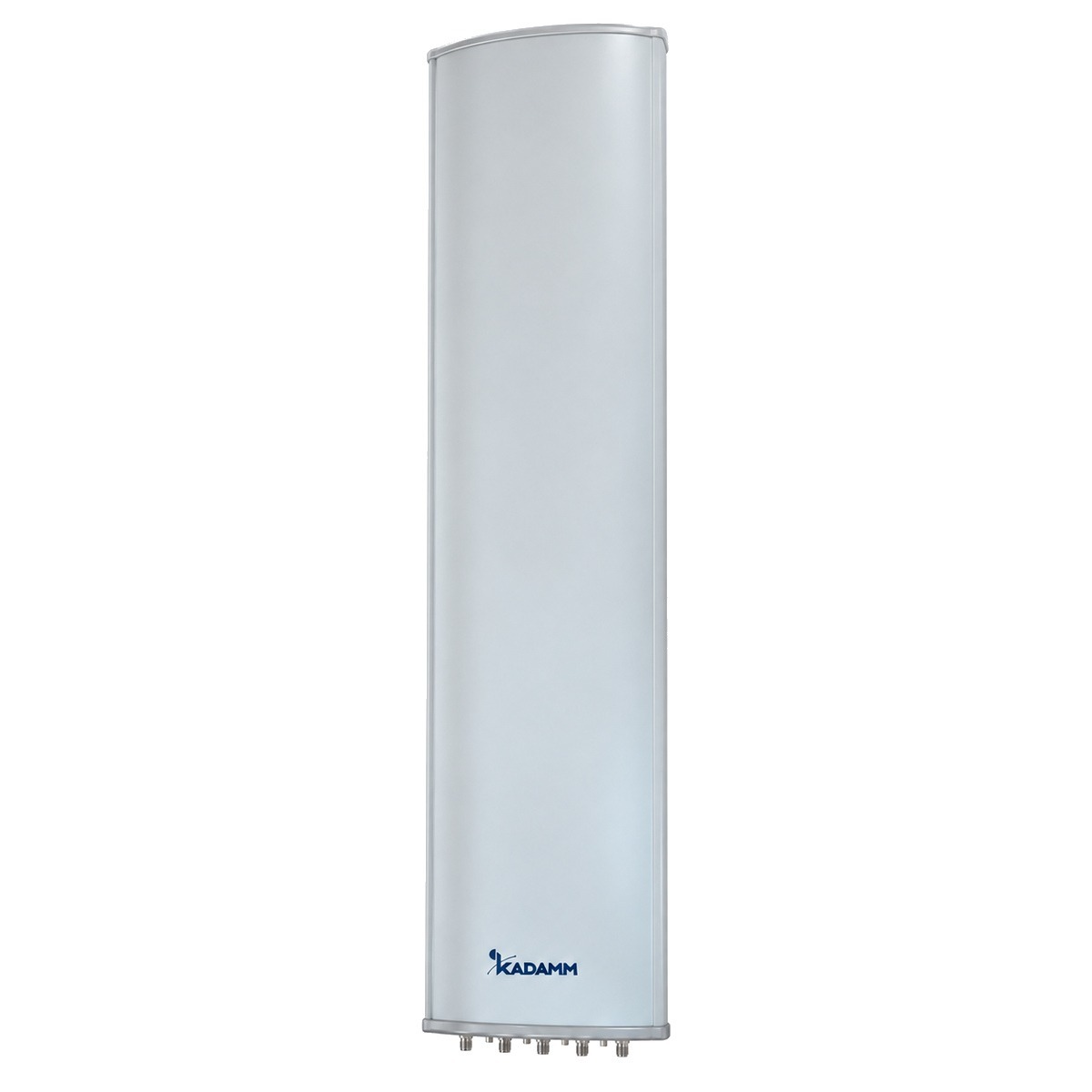

KADAMM APW2327D16 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 2300–2400 / 2500–2690 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.
У антенны два вида лучей. Широковещательный (85°/65° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (25–26°) и следуют за абонентом: усиление сервисного луча на 0° — 21–21,5 дБи.
Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.
По вертикали лучи узкие (5,5°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12°, механический наклон кронштейна — 0–10°.
Качество: отношение вперёд/назад — ≥23–25 дБ; поляризационная развязка — ≥15 дБ.
Механика: размеры 1280 × 310 × 128 мм; масса 16,4 кг; крепление на трубу Ø50–Ø115 мм; рабочая температура −40…+65 °C. Разъёмы — 9 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон | Разъёмы |
|---|---|---|---|---|---|
| Массив TDD (beamforming) 2300–2690 МГц | общие и калибровочные параметры | — | — | 2–12° | 2 × 4.3-10 |
| TDD | одноколонный луч | ≥15,8 дБи | 65–85° / ≥5° | 2–12° | 2 × 4.3-10 |
| TDD | широковещательный луч (BCH) | ≥15 дБи | 57–60° / ≥5° | 2–12° | 2 × 4.3-10 |
| TDD | сервисный луч | ≥21 дБи | ≤26° | 2–12° | 2 × 4.3-10 |
Чем отличается от похожих моделей KADAMM
- Усиление 15 дБи, у K850232717 — 16 дБи (меньше на 1 дБ)
- Луч по горизонтали 65–85°, у K850232717 — 65–80°
- Габариты 1280 × 310 × 128 мм, у K850232717 — 1450 × 320 × 150 мм
- Легче на 1,1 кг (16,4 кг и 17,5 кг)
KADAMM K850232717 берут, когда нужен запас по дальности; KADAMM APW2327D16 легче и проще в монтаже.
- Усиление 15 дБи, у APX8-2324-1884IR — 17,8 дБи (меньше на 2,8 дБ)
- Луч по горизонтали 65–85°, у APX8-2324-1884IR — 55°
- Разъём 4.3-10, у APX8-2324-1884IR — MQ4
- Габариты 1280 × 310 × 128 мм, у APX8-2324-1884IR — 1380 × 318 × 129 мм
- Легче на 0,1 кг (16,4 кг и 16,5 кг)
KADAMM APX8-2324-1884IR берут, когда нужен запас по дальности; KADAMM APW2327D16 легче и проще в монтаже.

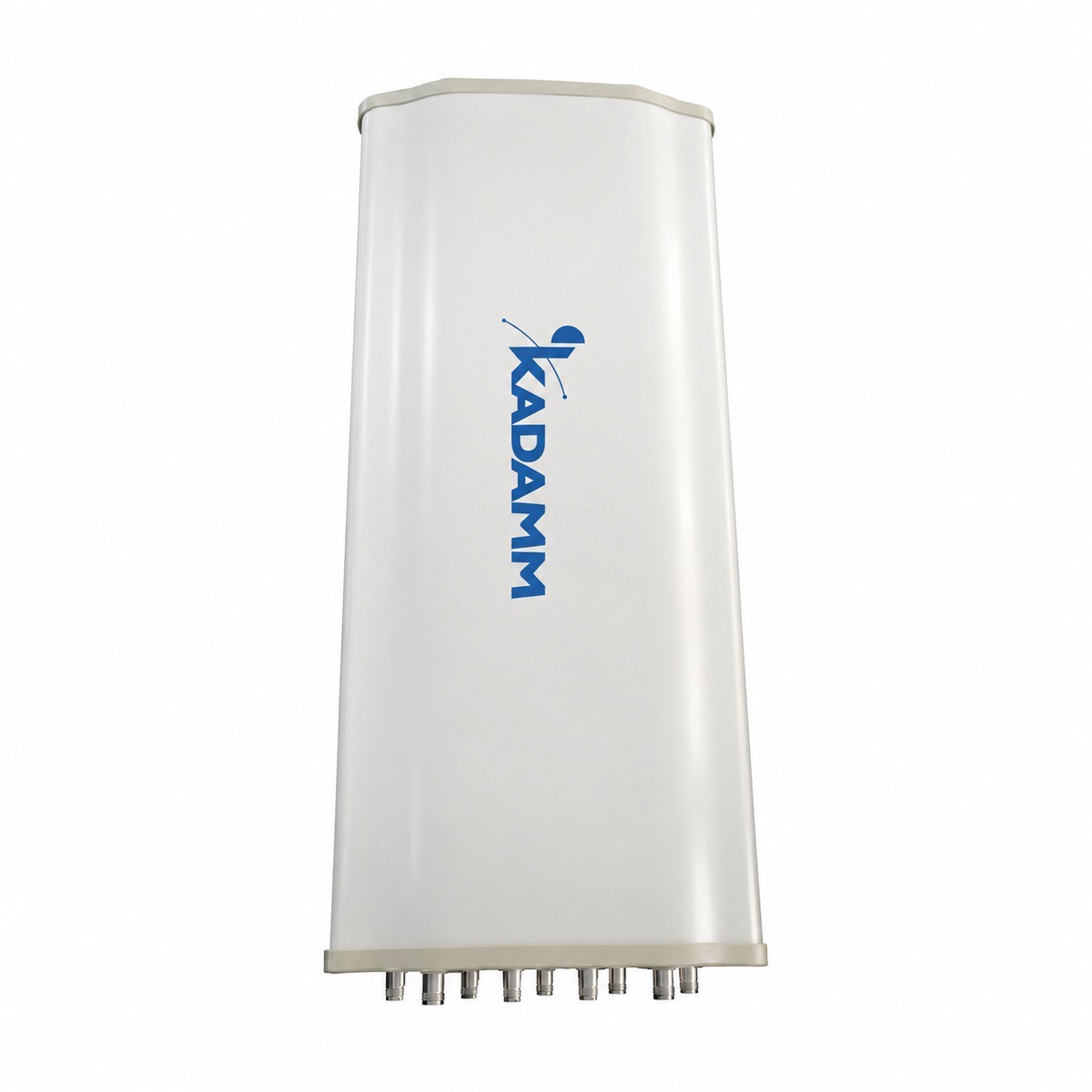

- Полосы 2300–2690 МГц, у APX8-1926-12100 — 1880–2635 МГц
- Усиление 15 дБи, у APX8-1926-12100 — 14 дБи (больше на 1 дБ)
- Луч по горизонтали 65–85°, у APX8-1926-12100 — 65°
- Разъём 4.3-10, у APX8-1926-12100 — N
- Электрический наклон 2–12°, у APX8-1926-12100 — 6°
- Габариты 1280 × 310 × 128 мм, у APX8-1926-12100 — 740 × 310 × 133 мм
Запас по дальности больше у KADAMM APW2327D16; KADAMM APX8-1926-12100 легче и проще в монтаже.
Конструкция и материалы
Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 65–85°, у TDD — 57–60°, у TDD — ≤26°; по вертикали — ≥5°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.
Ключевые особенности
Полосы 2300–2690 МГц, 8 портов, поляризация ± 45°; к каждой системе подключают свой радиомодуль.
Значение APW2327D16 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65–85°, у TDD — 57–60°, у TDD — ≤26°; по ней видно, какой сектор закрывает APW2327D16.
Согласование APW2327D16 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрический наклон APW2327D16 задаётся в пределах 2–12°.
Крепление: на трубу Ø50–Ø115 мм; механический наклон 0–10°.
Как читать характеристики
Электрические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° / ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 / −26 ± 2 |
| Макс. разбаланс амплитуд калибровочный порт → порты, дБ | ≤0,9 / ≤0,9 |
| Макс. разбаланс фаз калибровочный порт → порты | ≤7° / ≤7° |
| КСВН портов | ≤1,5 / ≤1,5 |
| Допустимая средняя мощность на порт, Вт | ≥80 / ≥80 |
| Развязка между портами одной поляризации, дБ | ≥22 при наклоне 2°; ≥24 при наклоне более 2° |
| Развязка между портами разных поляризаций, дБ | ≥22 при наклоне 2°; ≥24 при наклоне более 2° |

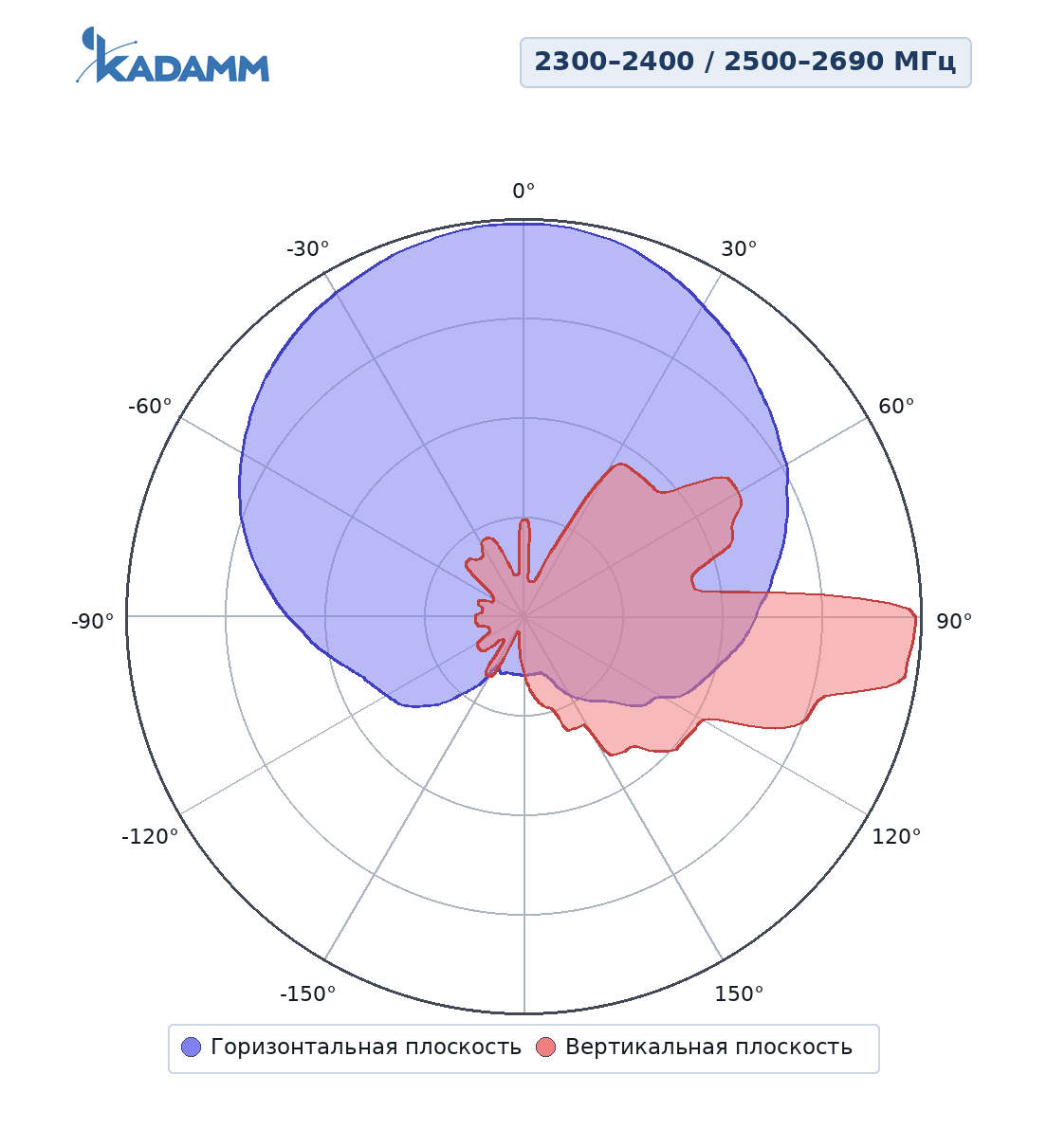

TDD: одноколонный луч
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | ≥15,8 | ≥16,2 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5,5° | ≥5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥8 | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
| Подавление верхних боковых лепестков, дБ | ≥14 | ≥14 |

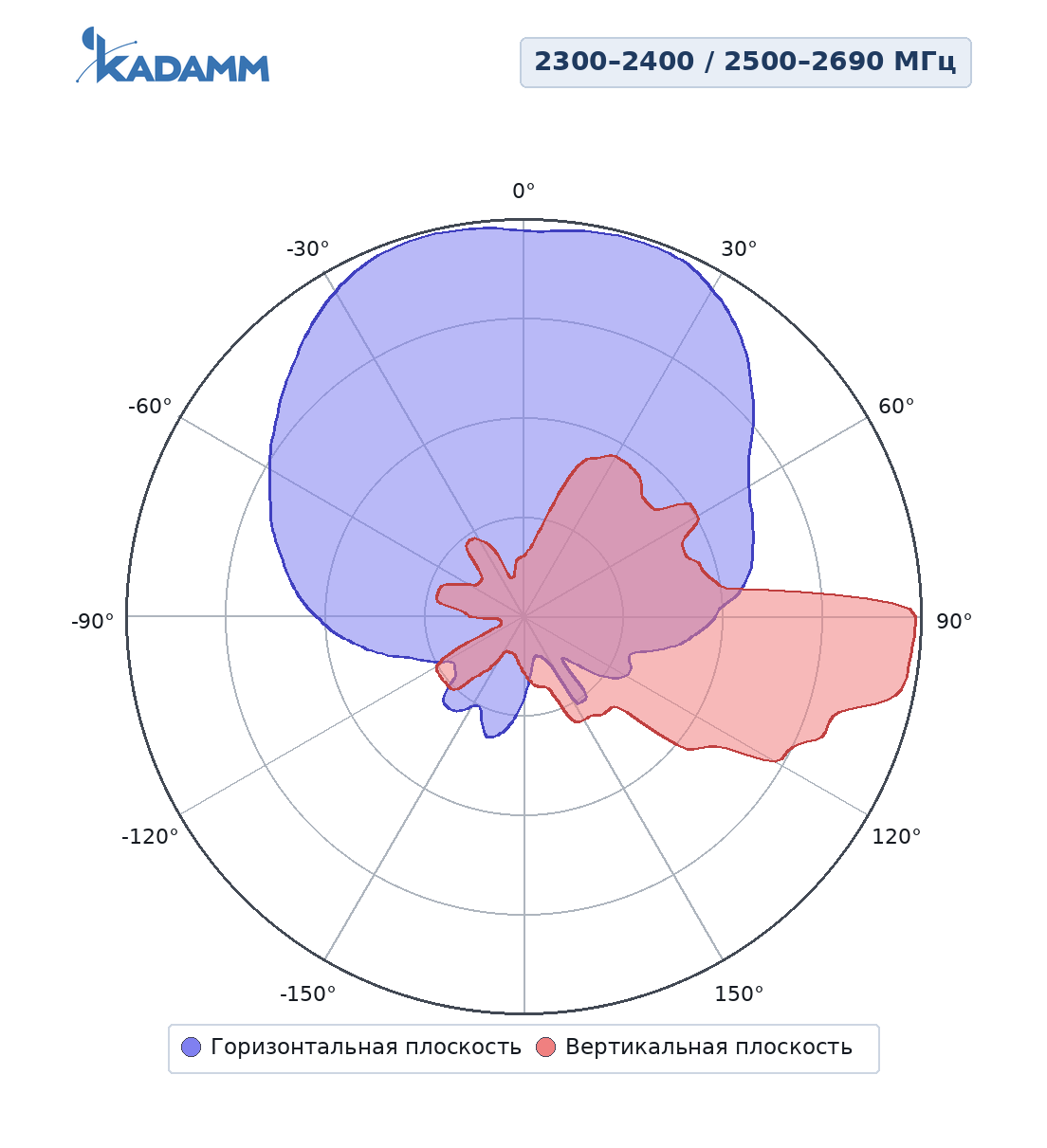

TDD: широковещательный луч (BCH)
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60° | 57° |
| Коэффициент усиления, дБи | ≥15 | ≥15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | ≥25 |
| Подавление верхних боковых лепестков, дБ | ≥14 | ≥14 |
| SPR (±32,5°), % | 72 ± 15 | 72 ± 15 |
| SPR (±60°), % | ≥87 | ≥87 |
| Спад мощности на краях сектора ±60°, дБ | 12 ± 3 | 12 ± 3 |

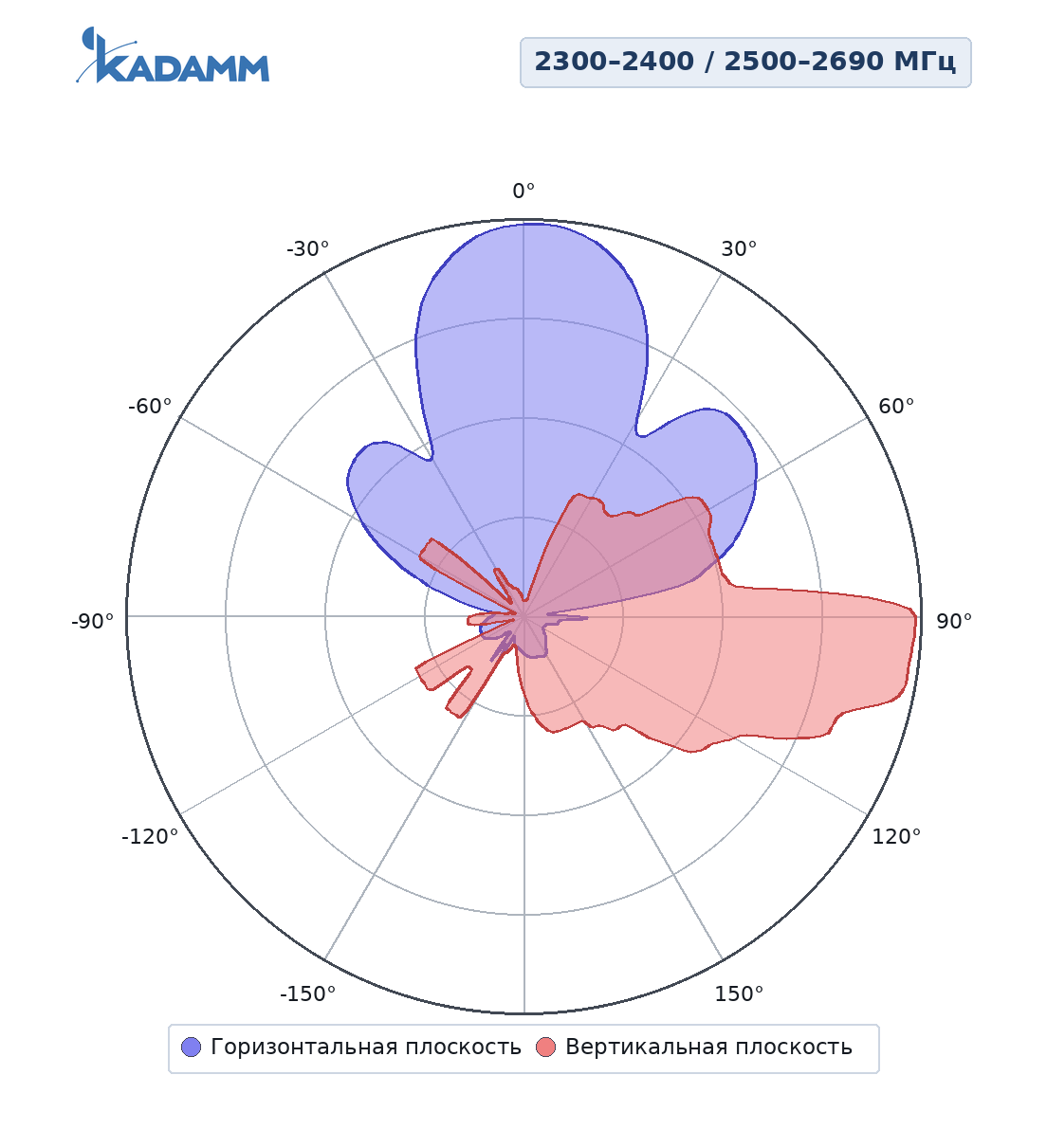

TDD: сервисный луч
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | ≥21 | ≥21,5 |
| Ширина луча на 0° по уровню −3 дБ | ≤26° | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−12 | ≤−12 |
| SPR луча на 0° (осевое), дБ | ≥22 | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | ≥25 |

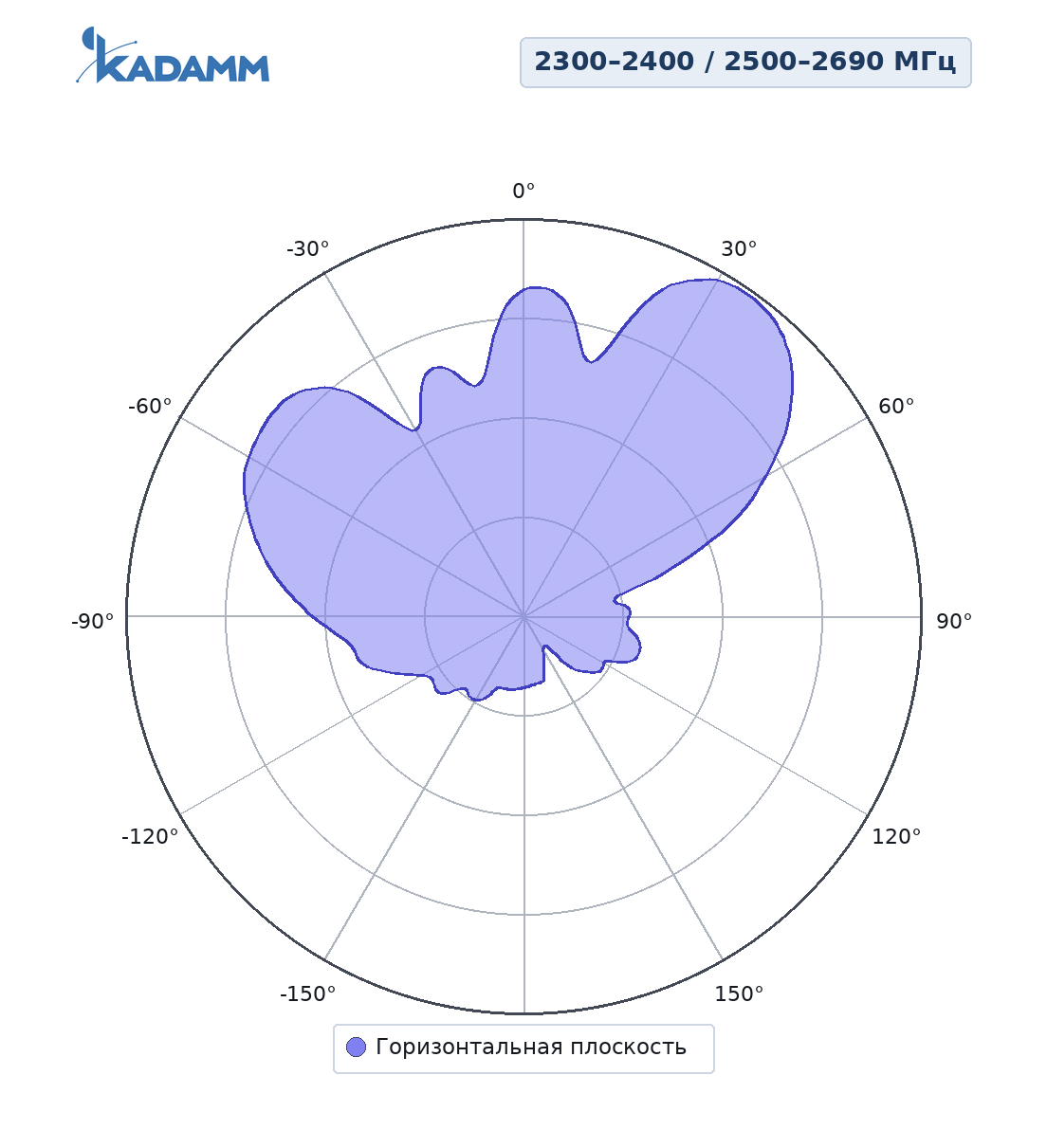

| Усиление луча на ±60°, дБи | ≥16,5 | ≥16,5 |
| Ширина луча на ±60° по уровню −3 дБ | ≤30° | ≤28° |
| Подавление боковых лепестков луча на ±60°, дБ | ≤0 | ≤0 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1280 × 310 × 128 мм |
| Масса антенны | 16,4 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APW2327D16 — 9 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы APW2327D16 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APW2327D16 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APW2327D16 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 15 = 55 дБм, то есть около 316 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2495 МГц (середина полосы 2300–2690 МГц): L = 32,45 + 20·lg 2495 + 20·lg 1 = 100,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 55 − 100,4 = −45,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5°) — около 179 м от опоры, верхняя — около 381 м.
Применение
Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 2300–2400 / 2500–2690 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.
Сети и службы в полосах APW2327D16:
Перед заказом KADAMM APW2327D16 сверьте с проектом:
- Частоты оборудования — внутри 2300–2690 МГц
- Разъёмы — 8×4.3-10
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APW2327D16 — на трубу Ø50–Ø115 мм.
- Панель APW2327D16 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон APW2327D16: электрический 2–12°; механический 0–10° — кронштейном.
- Разъёмы — 9 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
- После затяжки соединения APW2327D16 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление APW2327D16 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APW2327D16
- Монтажный комплект на трубу Ø50–Ø115 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание APW2327D16 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APW2327D16 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APW2327D16 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APW2327D16 | KADAMM K850232717 | KADAMM APX8-2324-1884IR | KADAMM APX8-1926-12100 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2300–2690 МГц | 2300–2690 МГц | 2300–2690 МГц | 1880–2635 МГц |
| Усиление | 15 дБи | 16 дБи | 17,8 дБи | 14 дБи |
| Луч по горизонтали | 65–85° | 65–80° | 55° | 65° |
| Поляризация | ± 45° | ± 45° | ± 45° | ±45° |
| Электрический наклон | 2–12° | 2–12° | 2–12° | 6° |
| Порты | 8 | 8 | 8 | 8 |
| Габариты | 1280 × 310 × 128 мм | 1450 × 320 × 150 мм | 1380 × 318 × 129 мм | 740 × 310 × 133 мм |
| Масса | 16,4 кг | 17,5 кг | 16,5 кг | 7,8 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
