KADAMM K806702717 — секторная антенна 698–2690 МГц, 6 систем излучателей, 17,8 дБи, 12 портов, RET

KADAMM K806702717 — секторная панельная антенна для базовой станции диапазона 2×698–960 / 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ближайшая к KADAMM K806702717 модель каталога — KADAMM K806702716. У K806702717 электрический наклон 2–10°, у K806702716 — 2–12°; у K806702717 габариты 2680 × 469 × 198 мм, у K806702716 — 2080 × 499 × 198 мм; у K806702717 масса 38,9 кг, у K806702716 — 41 кг. У второй близкой модели, KADAMM K806702718v01, расхождение иное: у K806702717 полосы 698–960 и 1710–2690 МГц, у K806702718v01 — 694–960 и 1710–2690 МГц.

По горизонтали луч 65°/65°/65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 15–17 дБ. Систем излучателей — 6, портов — 12; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — ≥25 (R1//R2) ≥25 (остальные) дБ.

Вертикальный луч узкий, 8,9 ± 0,5°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. В пределах 2–10° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Дополнительно кронштейн даёт механический наклон 0–8° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,8 дБи; отношение вперёд/назад — более 24–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 2680 × 469 × 198 мм; масса 38,9 кг плюс 8,8 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 930 / 305 / 805 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

Системы излучателей

Всего у K806702717 — 6 систем излучателей, 12 портов.

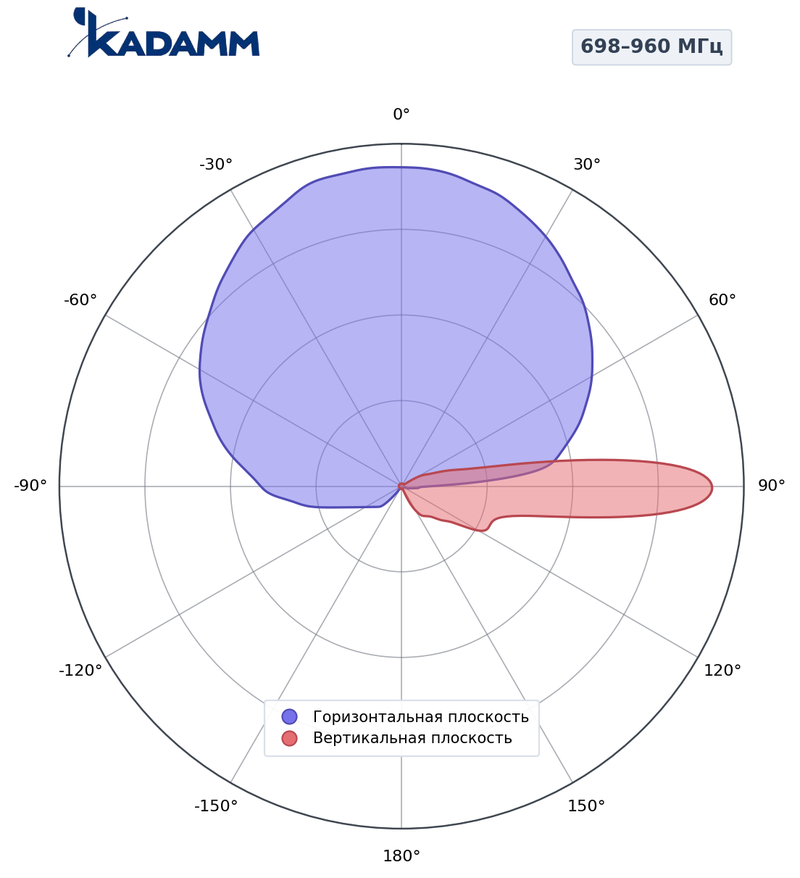

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 61–69°, по вертикали 7,5–8,9°, усиление в максимуме 15,7–17 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 5,4–8,9°. Назад антенна излучает слабее, чем вперёд, не менее чем на 24 дБ.

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y3: 2×1710–2690 МГц

Массив Y2/Y4: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–10° у K806702717 по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K806702717 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K806702717 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K806702717 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K806702717 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 90,8 = −33 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 6° — ось луча приходит на землю в 30 / tg 6° ≈ 285 м от опоры, нижний край луча (половина вертикальной ширины 7,5°) — около 175 м, верхняя — около 764 м.

Сети и службы в полосах K806702717:

Перед заказом KADAMM K806702717 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K806702717 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,8 кг.
• K806702717 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K806702717: электрический 2–10°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K806702717 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K806702717 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K806702717 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,8 кг; упаковка 3120 × 585 × 350 мм.
