KADAMM K806702718v01 — секторная панельная антенна 694–2690 МГц, 6 систем излучателей, 17,8 дБи, 12 портов, встроенный RET

KADAMM K806702718v01 — секторная панельная антенна для базовой станции диапазона 2×694–960 / 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 19–20 дБ. Систем излучателей в панели — 6, портов — 12: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — R1//R2≥25 R1,R2//остальные≥28 дБ.

По вертикали луч узкий — 17,4 ± 1,3°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–14° / 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0/3GPP): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,8 дБи; отношение вперёд/назад — более 20–23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1499 × 499 × 198 мм; масса 35 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 780 / 225 / 880 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K806702718v01 — 6 систем излучателей, 12 портов.

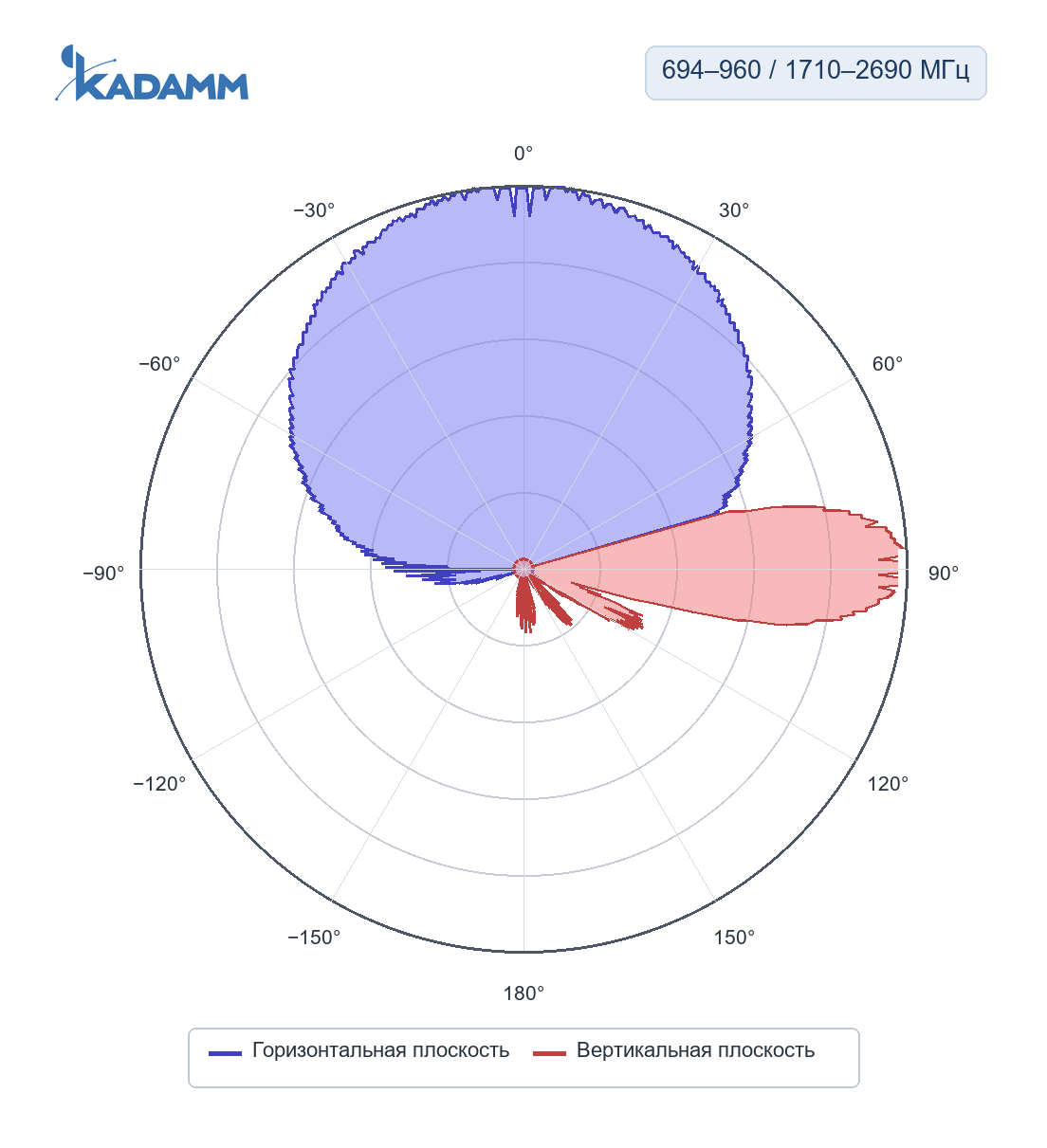

694–960 и 1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 63–68°, по вертикали 14,7–17,4°, усиление в максимуме 13,3–13,9 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 5–17,4°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

Массив R1/R2: 2×694–960 МГц

Массив Y1/Y4: 2×1710–2690 МГц

Массив Y2/Y3: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–14° у K806702718v01 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K806702718v01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K806702718v01 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K806702718v01 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K806702718v01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K806702718v01 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 827 МГц (середина полосы 694–960 МГц): L = 32,45 + 20·lg 827 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 90,8 = −33 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 8° ось луча приходит на землю на расстоянии 30 / tg 8° ≈ 213 м; нижняя граница луча (половина вертикальной ширины 14,7°) — около 109 м от опоры, верхняя — около 2644 м.

K806702718v01 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65°/65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K806702718v01:

Перед заказом KADAMM K806702718v01 сверьте с проектом:

• Частоты оборудования — внутри 694–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K806702718v01 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K806702718v01 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K806702718v01: электрический 2–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K806702718v01 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.

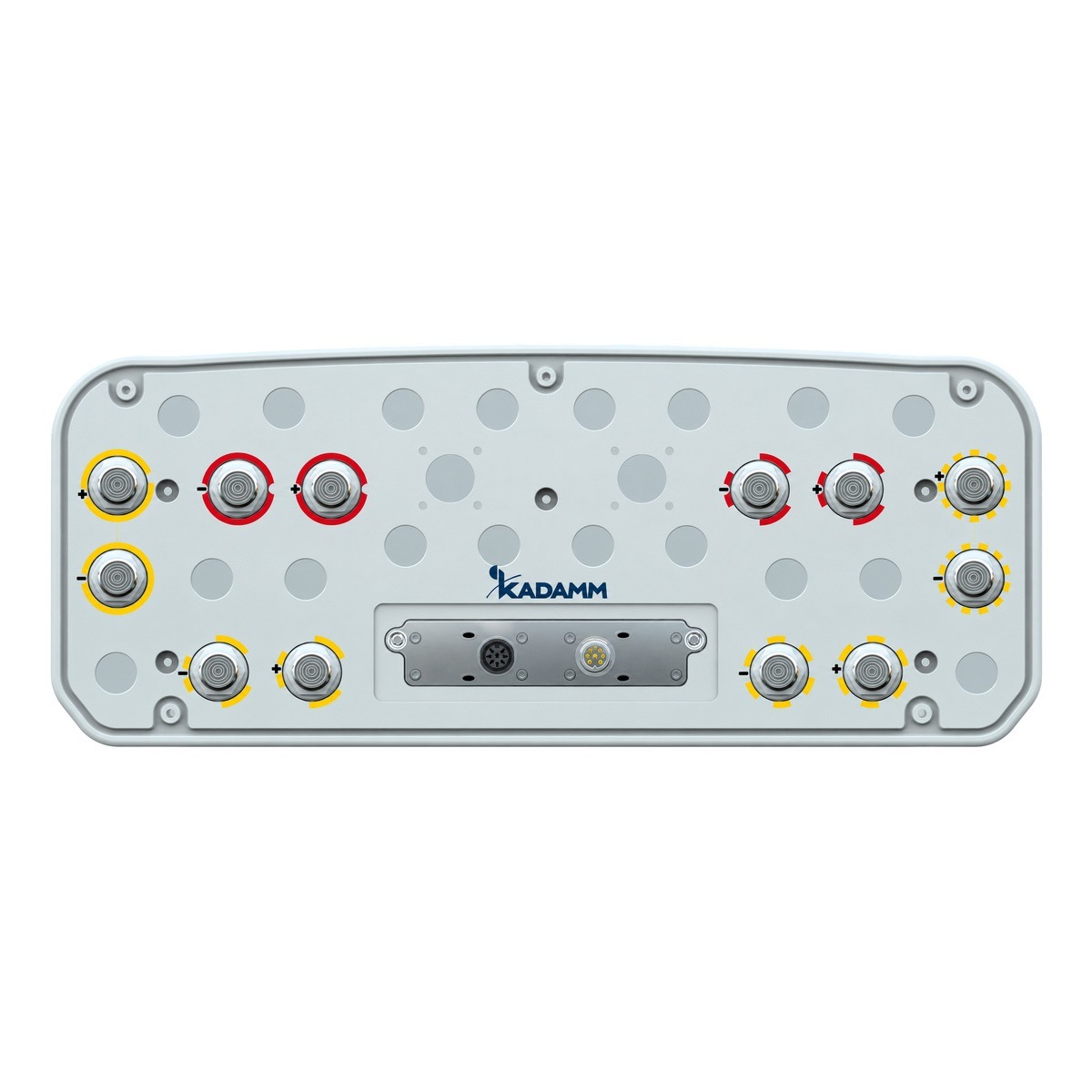

• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K806702718v01 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K806702718v01 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1790 × 565 × 250 мм.
