KADAMM K806702716 — секторная антенна 698–2690 МГц, 6 систем излучателей, 17,8 дБи, 12 портов, RET

KADAMM K806702716 — секторная панельная антенна для базовой станции диапазона 2×698–960 / 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Рядом с KADAMM K806702716 в каталоге стоит KADAMM K806702717. У K806702716 электрический наклон 2–12°, у K806702717 — 2–10°; у K806702716 габариты 2080 × 499 × 198 мм, у K806702717 — 2680 × 469 × 198 мм; у K806702716 масса 41 кг, у K806702717 — 38,9 кг. С моделью KADAMM K806702718v01 различие в другом: у K806702716 полосы 698–960 и 1710–2690 МГц, у K806702718v01 — 694–960 и 1710–2690 МГц.

Горизонтальный луч — 65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 19–20 дБ. Систем излучателей — 6, портов — 12; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — R1//R2≥25 R1,R2//остальные≥26 дБ.

По вертикали луч узкий — 11,8 ± 0,9°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 17,8 дБи; отношение вперёд/назад — более 20–23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2080 × 499 × 198 мм; масса 41 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 740 / 240 / 990 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K806702716 — 6 систем излучателей, 12 портов.

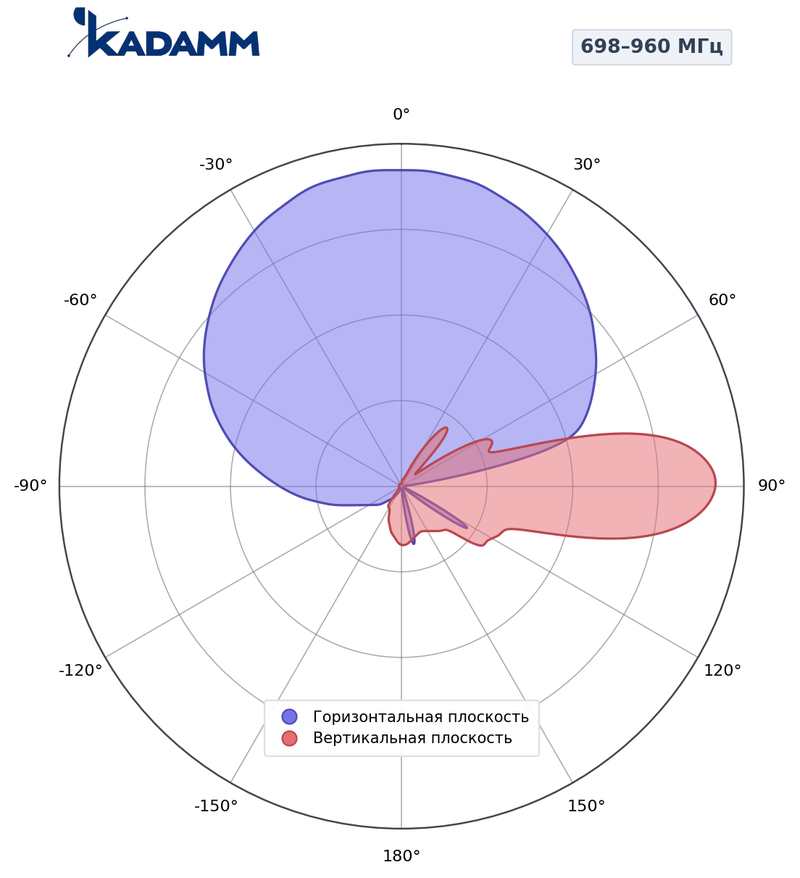

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 64–71°, по вертикали 10,2–11,8°, усиление в максимуме 14,4–15,3 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 5,5–11,8°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K806702716 по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K806702716 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K806702716 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K806702716 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K806702716 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 90,8 = −33 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 10,2°) — около 140 м, верхняя — около 904 м.

Сети и службы в полосах K806702716:

Перед заказом KADAMM K806702716 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K806702716 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K806702716 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K806702716: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K806702716 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K806702716 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K806702716 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2465 × 620 × 350 мм.
