KADAMM K803902118 — секторная антенна 790–2170 МГц, 3 системы излучателей, 17,5 дБи, 6 портов, RET

KADAMM K803902118 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 790–960 / 2×1710–2170 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Рядом с KADAMM K803902118 в каталоге стоит KADAMM APXXX-0822-1768. У K803902118 луч по горизонтали 65°, у APXXX-0822-1768 — 66°; у K803902118 разъём 4.3-10, у APXXX-0822-1768 — 7-16 DIN; у K803902118 электрический наклон 0–10°, у APXXX-0822-1768 — 0–14°. С моделью KADAMM K803902117 различие в другом: у K803902118 полосы 790–960 и 1710–2170 МГц, у K803902117 — 710–2170 МГц.

Горизонтальный луч — 65°/65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 20–22 дБ. Систем излучателей у панели 3, портов 6: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — ≥30 дБ.

В вертикальной плоскости луч всего 8,8 ± 0,5°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. Электрический наклон — 0–8° / 0–10°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Кронштейн добавляет механический наклон 0–8°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,5 дБи; отношение вперёд/назад — более 25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2680 × 270 × 140 мм; масса 26,8 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 903 / 330 / 1073 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K803902118 — 3 системы излучателей, 6 портов.

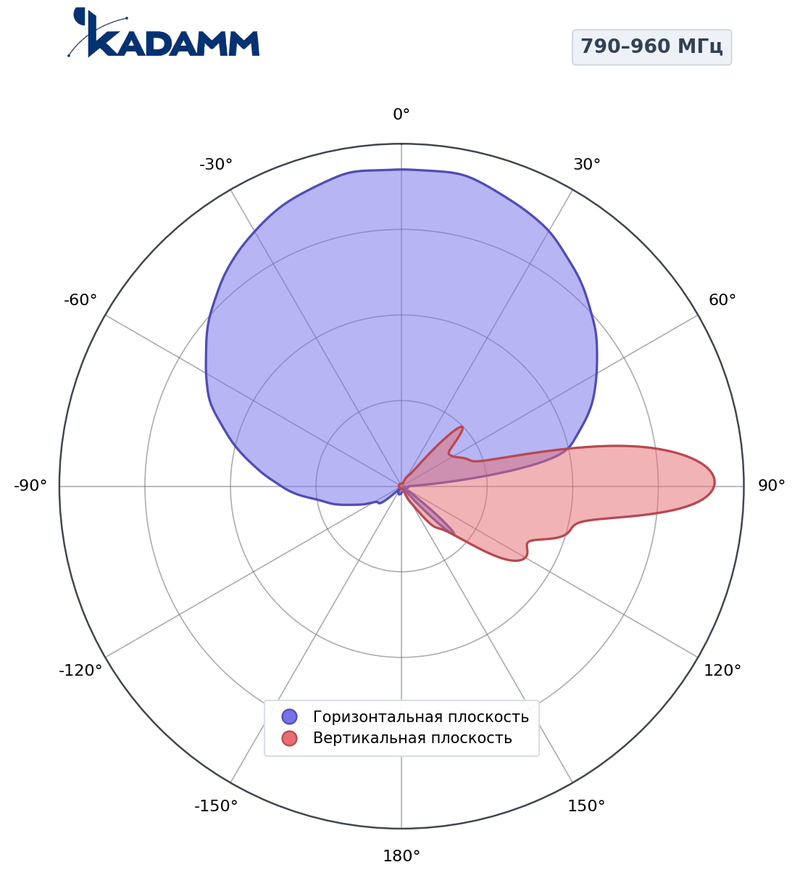

790–960 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 65–69°, по вертикали 7,6–8,8°, усиление в максимуме 16,5–17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

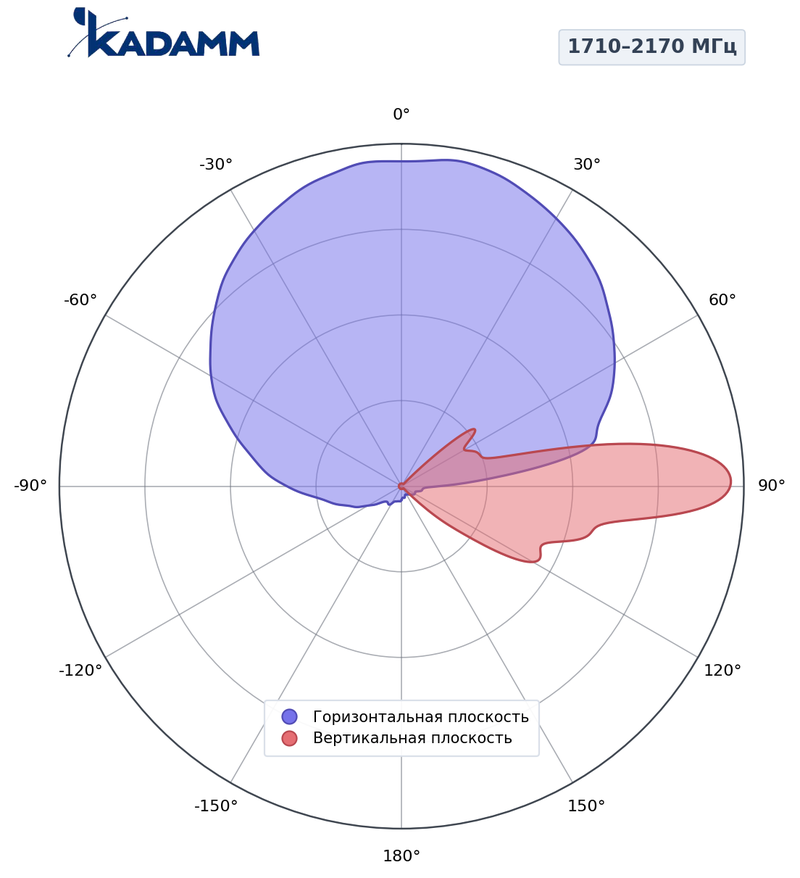

1710–2170 МГц, горизонтальная и вертикальная плоскости, массив B1Главный лепесток по горизонтали 66–69°, по вертикали 6,8–7,6°, усиление в максимуме 17–17,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Главный лепесток по горизонтали шириной 65° во всех диапазонах по уровню половинной мощности; по вертикали — 6–8,8°. Задний лепесток ниже главного минимум на 25 дБ.

Массив R1: 790–960 МГц

Массив B1: 1710–2170 МГц

Массив B2: 1710–2170 МГц

• AISG 2.0 — протокол управления наклоном 0–10° у K803902118 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K803902118.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K803902118 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K803902118 покрывают 5 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K803902118 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K803902118 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,5 = 57,5 дБм, то есть около 562 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,5 − 91,3 = −33,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 5° — ось луча приходит на землю в 30 / tg 5° ≈ 343 м от опоры, нижний край луча (половина вертикальной ширины 7,6°) — около 194 м, верхняя — около 1432 м.

Сети и службы в полосах K803902118:

Перед заказом KADAMM K803902118 сверьте с проектом:

• Частоты оборудования — внутри 790–960 и 1710–2170 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K803902118 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K803902118 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K803902118: электрический 0–10°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K803902118 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K803902118 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K803902118 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 3105 × 365 × 220 мм.
