KADAMM K803602617 — трёхдиапазонная секторная антенна 698–862 / 880–960 / 1710–2690 МГц, 17,2 дБи, 6 портов, RET

KADAMM K803602617 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 698–862 / 880–960 / 1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Рядом с KADAMM K803602617 в каталоге стоит KADAMM K803602618. У K803602617 усиление 17,2 дБи, у K803602618 — 18 дБи; у K803602617 габариты 1499 × 300 × 146 мм, у K803602618 — 2080 × 300 × 146 мм; у K803602617 масса 21 кг, у K803602618 — 29 кг. С моделью KADAMM K803602618v02 различие в другом: у K803602617 полосы 698–862, 880–960 и 1710–2690 МГц, у K803602618v02 — 698–960 и 1710–2690 МГц.

Горизонтальный луч — 65°/65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 20 дБ. Систем излучателей у панели 3, портов 6: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — ≥30 дБ.

По вертикали луч узкий — 17,2 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,2 дБи; отношение вперёд/назад — более 23–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1499 × 300 × 146 мм; масса 21 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 460 / 140 / 509 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K803602617 — 3 системы излучателей, 6 портов.

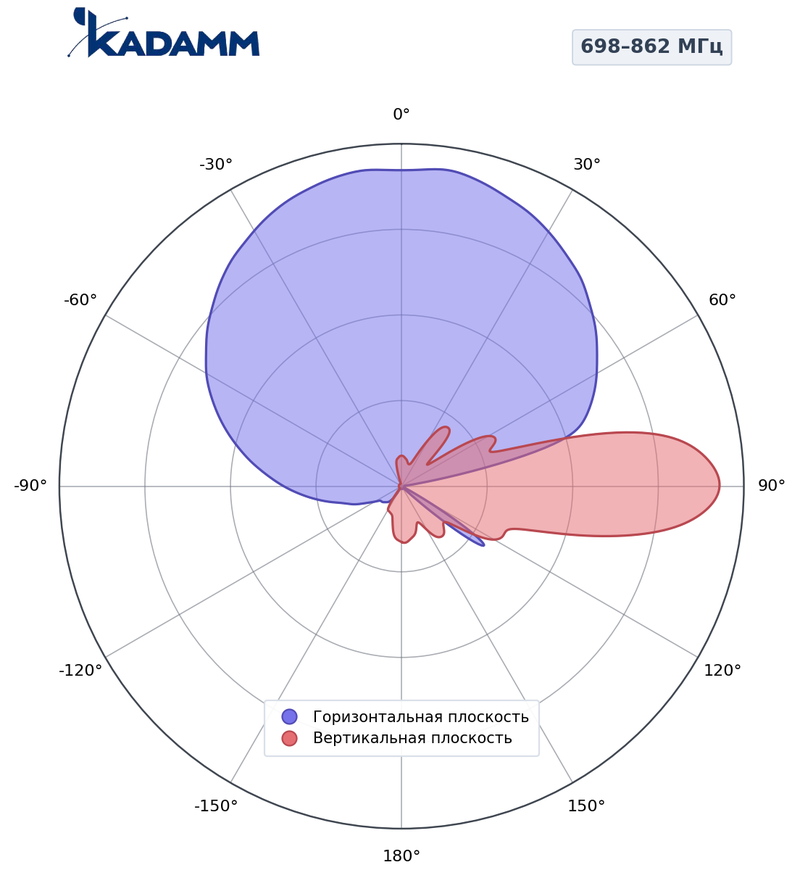

698–862 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 66–67°, по вертикали 16,4–17,2°, усиление в максимуме 14,2–14,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

698–862 МГц, горизонтальная плоскость, массив R1Главный лепесток по горизонтали 66–67°, усиление в максимуме 14,2–14,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

880–960 МГц, горизонтальная и вертикальная плоскости, массив R2Главный лепесток по горизонтали 64 ± 4°, по вертикали 14,8 ± 0,6°, усиление в максимуме 14,7 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 64–68°, по вертикали 5,9–7,7°, усиление в максимуме 16,5–17,2 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 5,9–17,2°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив R1: 698–862 МГц

Массив R2: 880–960 МГц

Система 1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K803602617 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K803602617.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K803602617 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K803602617 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K803602617 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K803602617 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,2 = 57,2 дБм, то есть около 525 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 780 МГц (середина полосы 698–862 МГц): L = 32,45 + 20·lg 780 + 20·lg 1 = 90,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,2 − 90,3 = −33,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 16,4°) — около 110 м, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

Сети и службы в полосах K803602617:

Перед заказом KADAMM K803602617 сверьте с проектом:

• Частоты оборудования — внутри 698–862, 880–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K803602617 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• Панель K803602617 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K803602617: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K803602617 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K803602617 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K803602617 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — разрядники 3 кА и 5 кА (8/20 мкс) по цепям AISG.

Масса монтажного комплекта — 5,5 кг; упаковка 1885 × 400 × 260 мм.
