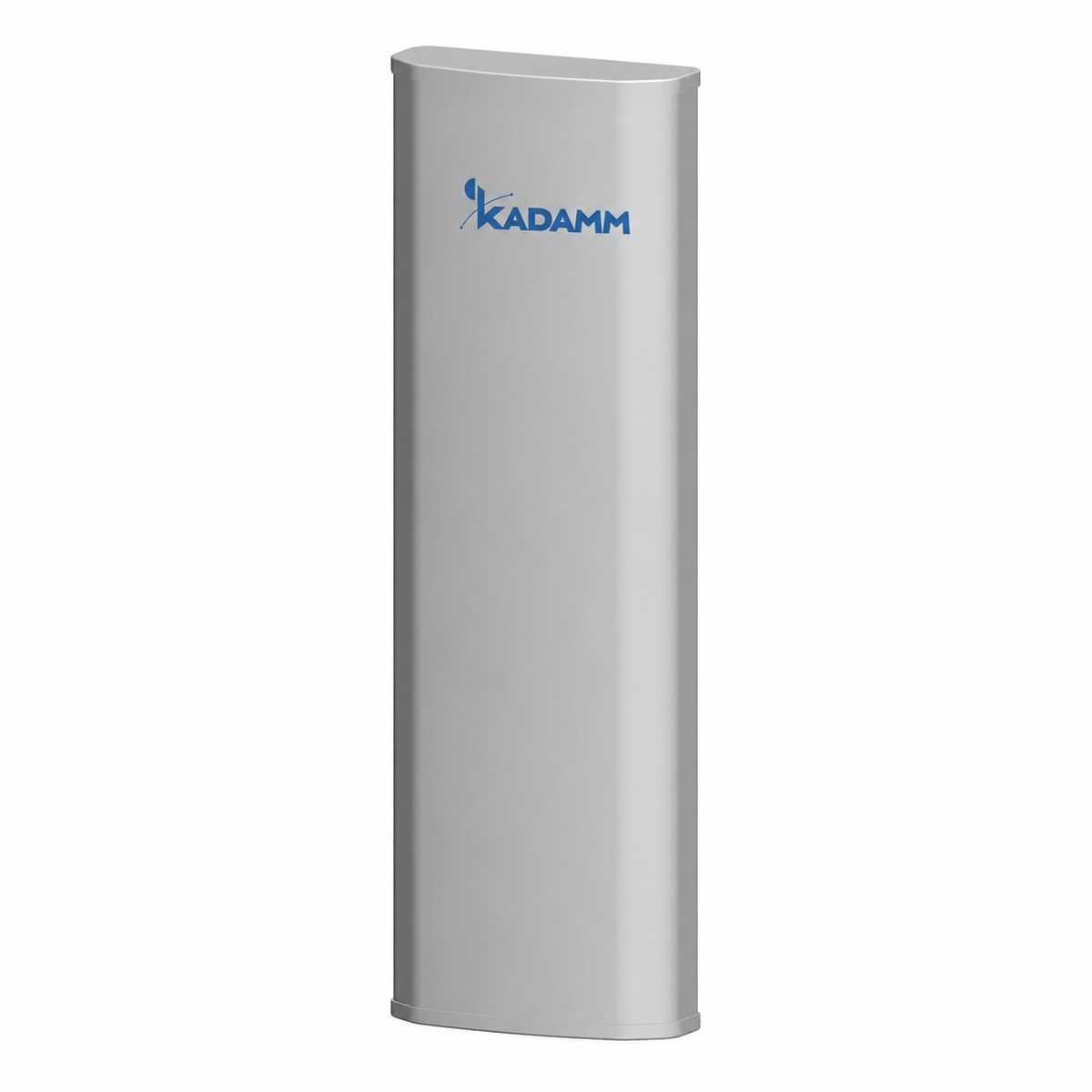

KADAMM APXXX-0822-1768 — секторная антенна базовой станции 790–2170 МГц, 17,3 дБи, 6 портов

KADAMM APXXX-0822-1768 — секторная панельная антенна для базовой станции диапазона 790–960 / 1710–1990 / 1920–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 66°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ. Систем излучателей в панели — 3, портов — 6: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 14°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–14° / 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,3 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Механика: размеры 1390 × 385 × 138 мм; масса 15 (антенна) кг; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 6 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APXXX-0822-1768 — 3 системы излучателей, 6 портов.

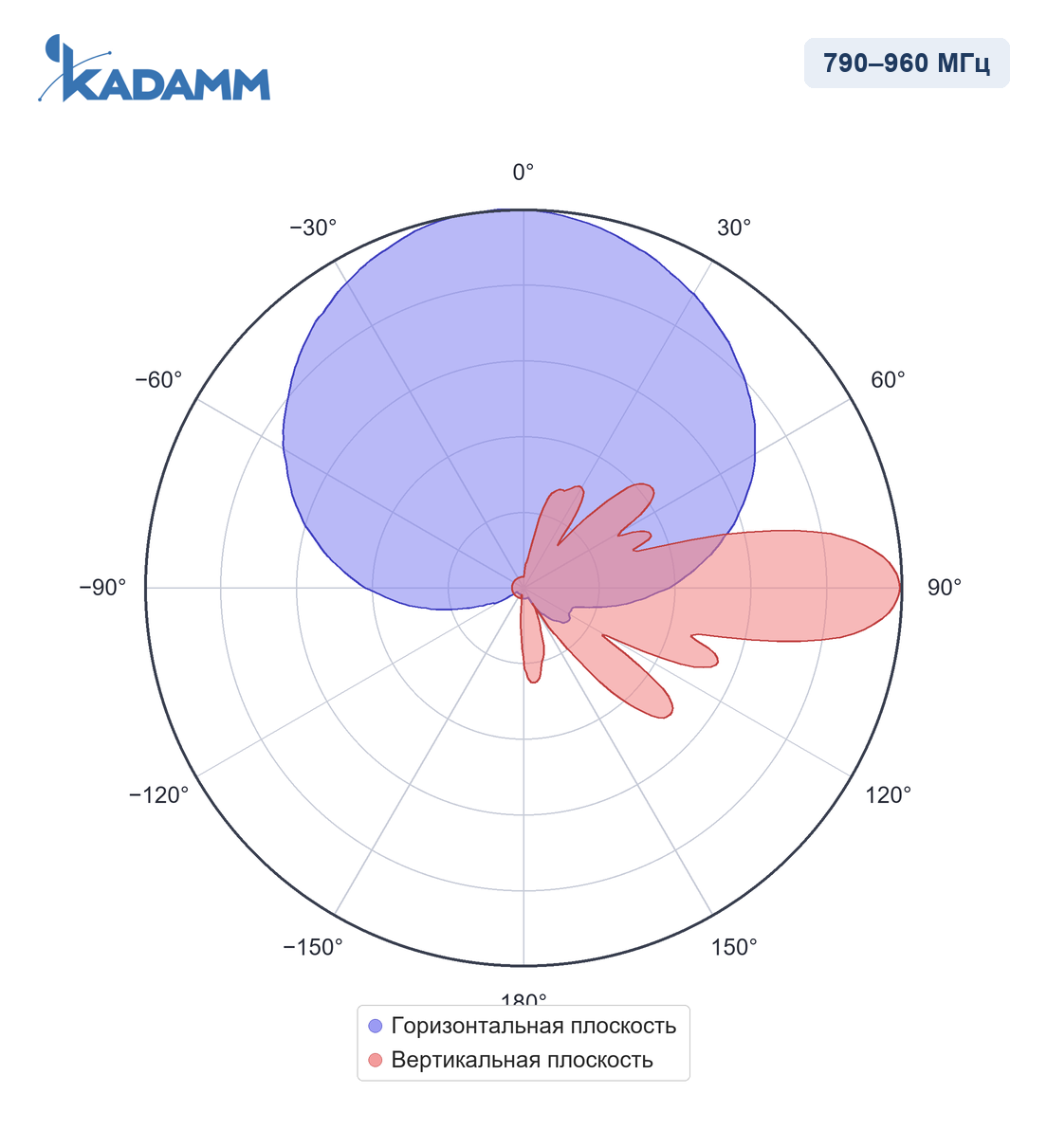

790–960 МГцГлавный лепесток по горизонтали 65–68°, по вертикали 13–14°, усиление в максимуме 14,2–14,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

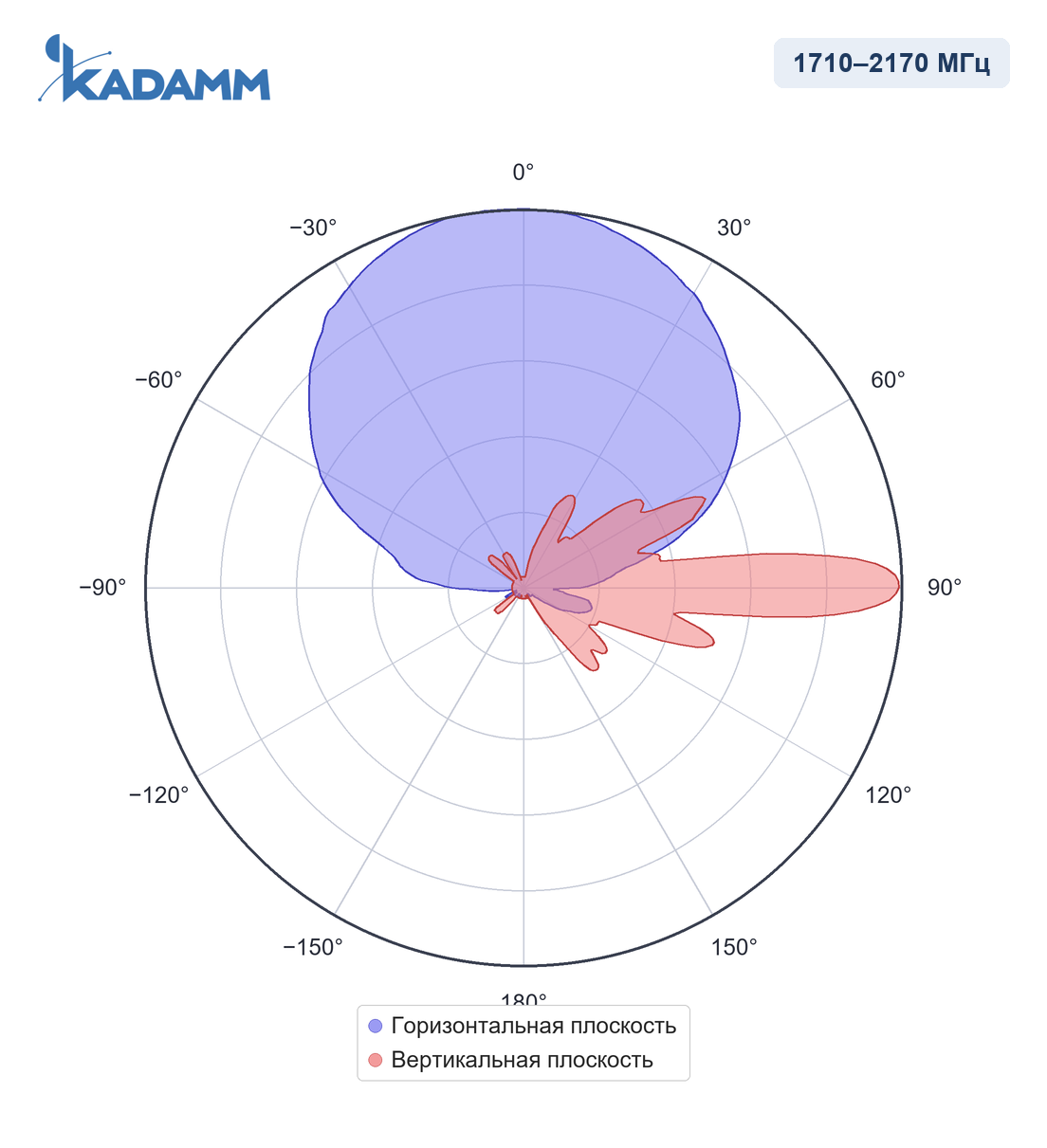

1710–2170 МГцГлавный лепесток по горизонтали 65–68°, по вертикали 6,5–7°, усиление в максимуме 16,8–17,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 66° во всех диапазонах; по вертикали — 6–14°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

Система 790–960 МГц

Система 1710–1990 МГц

Система 1920–2170 МГц

Общие параметры

• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXXX-0822-1768 — 6 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APXXX-0822-1768 покрывают 5 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXXX-0822-1768 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXXX-0822-1768 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,3 = 57,3 дБм, то есть около 537 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,3 − 91,3 = −34 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 13°) — около 125 м от опоры, верхняя — около 3438 м.

APXXX-0822-1768 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 66° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXXX-0822-1768:

Перед заказом KADAMM APXXX-0822-1768 сверьте с проектом:

• Частоты оборудования — внутри 790–960 и 1710–2170 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 6×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXXX-0822-1768 — на трубу Ø50–Ø115 мм.
• Панель APXXX-0822-1768 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXXX-0822-1768: электрический 0–14°; механический 0–10° — кронштейном.
• Разъёмы — 6 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Уличные соединения APXXX-0822-1768 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXXX-0822-1768 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 1690 × 450 × 250 мм.
