KADAMM K803802118v02 — секторная антенна 698–2690 МГц, 3 системы излучателей, 18 дБи, 6 портов, RET

KADAMM K803802118v02 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 698–960 / 2×1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Ближайшая к KADAMM K803802118v02 модель каталога — KADAMM K803802118v01. У K803802118v02 габариты 2526 × 349 × 165 мм, у K803802118v01 — 2080 × 355 × 165 мм; у K803802118v02 масса 24,2 кг, у K803802118v01 — 25,5 кг. У второй близкой модели, KADAMM K803802118, расхождение иное: у K803802118v02 электрический наклон 0–10°, у K803802118 — 2–14°.

По горизонтали луч 65°/65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 18–19 дБ. Систем излучателей у панели 3, портов 6: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — ≥30 дБ.

Вертикальный луч узкий, 9,1 ± 0,6°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. В пределах 0–10° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Дополнительно кронштейн даёт механический наклон 0–8° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 18 дБи; отношение вперёд/назад — более 25–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 17–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 2526 × 349 × 165 мм; масса 24,2 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 565 / 160 / 880 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

Системы излучателей

Всего у K803802118v02 — 3 системы излучателей, 6 портов.

698–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65–67°, усиление в максимуме 16,5–17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

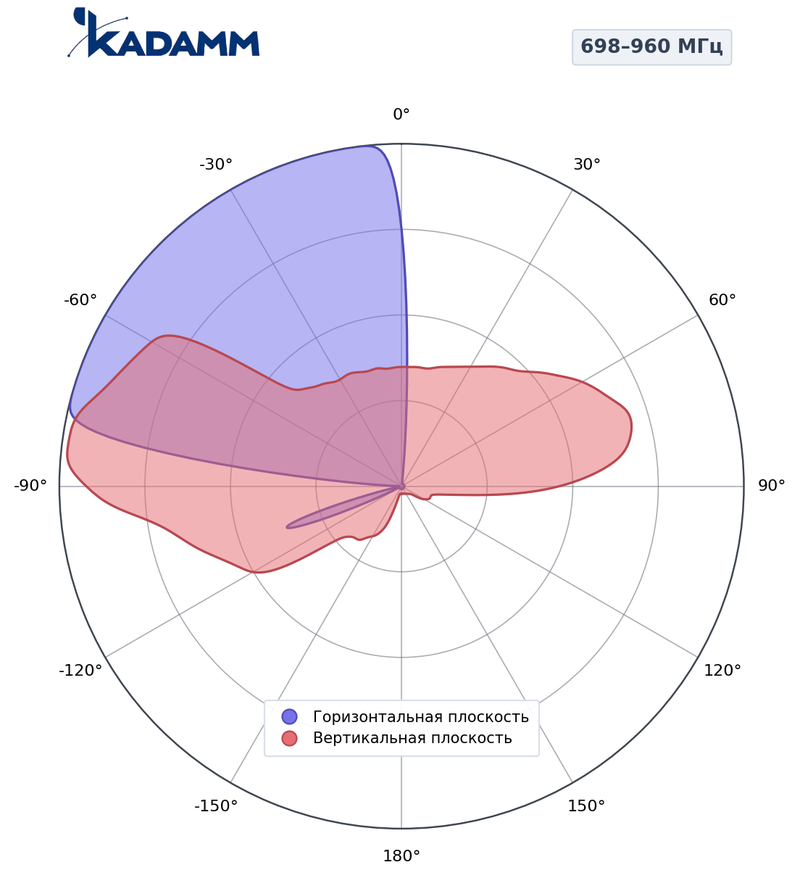

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–67°, по вертикали 7,5–9,1°, усиление в максимуме 16,5–17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 62–65°, по вертикали 4,6–6,5°, усиление в максимуме 17,1–18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 4,6–9,1°. Назад антенна излучает слабее, чем вперёд, не менее чем на 25 дБ.

Система 698–960 МГц

Система 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 0–10° у K803802118v02 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K803802118v02.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K803802118v02 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K803802118v02 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K803802118v02 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K803802118v02 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,8 = −32,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 5° — ось луча приходит на землю в 30 / tg 5° ≈ 343 м от опоры, нижний край луча (половина вертикальной ширины 7,5°) — около 195 м, верхняя — около 1375 м.

Сети и службы в полосах K803802118v02:

Перед заказом KADAMM K803802118v02 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K803802118v02 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• K803802118v02 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K803802118v02: электрический 0–10°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K803802118v02 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K803802118v02 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K803802118v02 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 2813 × 420 × 215 мм.
