Секторная панель для сотовой сети: решёток излучателей — 3, полоса 698–960 / 2×1710–2690 МГц, поляризация ±45°, 6 портов с соединителями 4.3-10. Наклон луча меняется дистанционно.
Описание
КАДАММ K803802719s — панель для сектора сотовой сети 2G, 3G и 4G. Под общим радомом три решётки излучателей; у каждой две наклонные поляризации ±45°, отсюда 6 портов. Порты раздают разным радиомодулям или отдают одному модулю под MIMO.
По азимуту луч раскрыт на 33°/33° — узкий луч, его выбирают для площадок на шесть секторов, для трасс и стадионов, где важно, чтобы соседние сектора меньше перекрывались. Усиление достигает 18,5 дБи; от него зависит дальность, а сама цифра задаётся длиной полотна: здесь 1499 мм.
Электрический наклон луча 2–12° задаётся из аппаратной через блок RET командами AISG — подниматься на опору, чтобы изменить зону покрытия, не нужно. Кронштейн позволяет добавить механический наклон 0–15°.
В рабочую полосу попадают сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900. Какие именно диапазоны 3GPP перекрывает антенна, показано в таблице ниже.
Диаграммы направленности

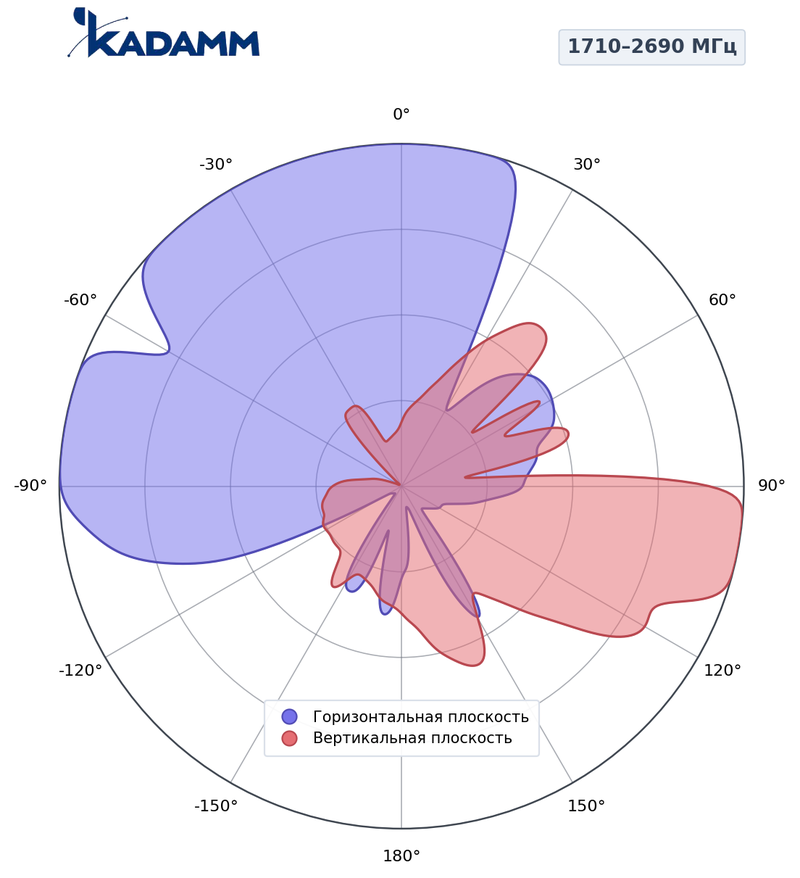

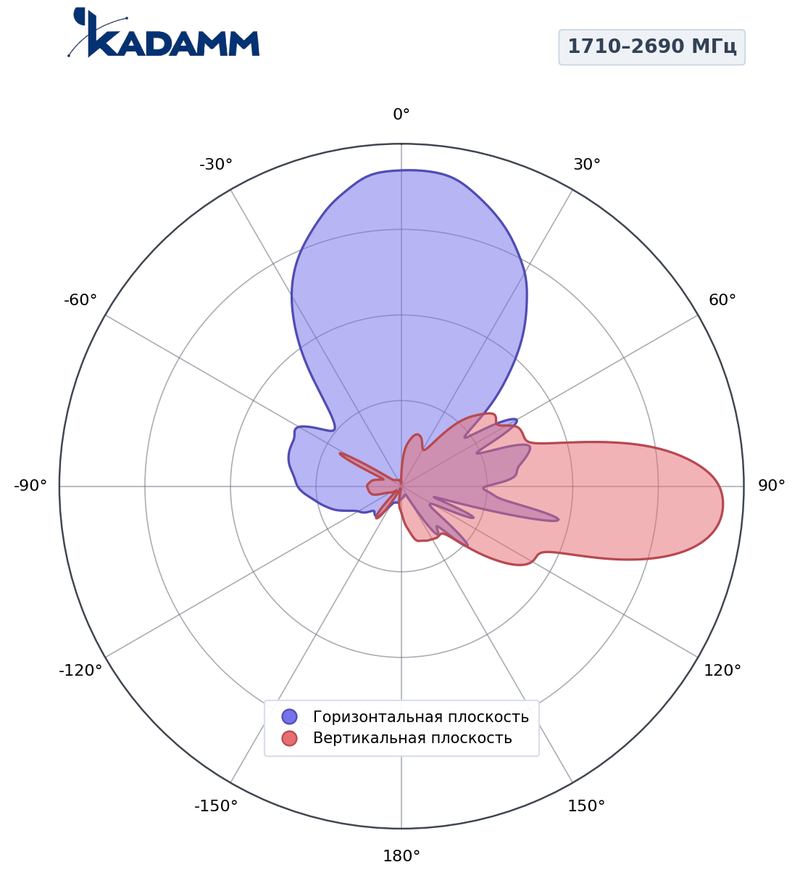

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление при среднем наклоне, дБи | 16,8 | 17,0 | 17,2 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,4 | 16,8 ± 0,4 | 17,0 ± 0,5 | 17,3 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38 ± 4° | 35 ± 4° | 32 ± 3° | 28 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,8 ± 1,2° | 15,2 ± 0,9° | 14,8 ± 0,8° | 14,2 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 16 | более 15 | более 15 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление при среднем наклоне, дБи | 17,2 | 17,7 | 18,0 | 18,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 | 17,2 ± 0,5 | 17,8 ± 0,5 | 18,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38 ± 3° | 34 ± 4° | 32 ± 4° | 30 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,6 ± 1,1° | 12,6 ± 0,9° | 11,2 ± 0,8° | 10,3 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 178 мм |
| Размеры упаковки | 1895 × 620 × 342 мм |
| Масса антенны | 29,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 41 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 790 / 165 / 800 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K803802719s | КАДАММ K803802720s | КАДАММ K803802118 | КАДАММ K803902117 | КАДАММ K803902118 |
|---|---|---|---|---|---|
| Полоса | 698–960 / 2×1710–2690 МГц | 698–960 МГц, 2×1710–2690 МГц | 698–960 МГц, 2×1710–2690 МГц | 790–960 МГц, 1710–2170 МГц, 1710–2170 МГц | 790–960 МГц, 1710–2170 МГц, 1710–2170 МГц |
| Луч по горизонтали | 33°/33° | 33°/33° | 65°/65° | 65°/65°/65° | 65°/65°/65° |
| Усиление | 18,5 дБи | 18,5/19,5 дБи | 14,9/17,7 дБи | 16/16,4/16,5 дБи | 17/17,4/17,5 дБи |
| Наклон | 2–12°, RET | 2–12°, RET | 2–14°, RET | 0–10°, RET | 0–10°, RET |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Многодиапазонные секторные антенны».
Вопросы и ответы
Зависит от ширины луча: при 33°/33° — узкий луч, его выбирают для площадок на шесть секторов, для трасс и стадионов, где важно, чтобы соседние сектора меньше перекрывались.
Каждая система с двумя поляризациями даёт MIMO 2×2.
Дистанционно: блок RET принимает команды AISG от станции или контроллера, диапазон электрического наклона 2–12°.
Хомуты на опору Ø50–Ø115 мм, кабельные перемычки к радиомодулям и, при длинном фидере, инжекторы питания для блока RET.
