KADAMM K803802118v01 — секторная антенна 698–2690 МГц, 3 системы излучателей, 18 дБи, 6 портов, RET

KADAMM K803802118v01 — секторная панельная антенна для базовой станции диапазона 698–960 / 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Рядом с KADAMM K803802118v01 в каталоге стоит KADAMM K803802118v02. У K803802118v01 габариты 2080 × 355 × 165 мм, у K803802118v02 — 2526 × 349 × 165 мм; у K803802118v01 масса 25,5 кг, у K803802118v02 — 24,2 кг. С моделью KADAMM K803802118 различие в другом: у K803802118v01 электрический наклон 0–10°, у K803802118 — 2–14°.

Горизонтальный луч — 65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 17–19 дБ. Систем излучателей — 3, портов — 6; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — ≥30 дБ.

В вертикальной плоскости луч всего 11,3 ± 0,8°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Качество диаграммы видно по цифрам: усиление — до 18 дБи; отношение вперёд/назад — более 25–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2080 × 355 × 165 мм; масса 25,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 970 / 200 / 1230 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K803802118v01 — 3 системы излучателей, 6 портов.

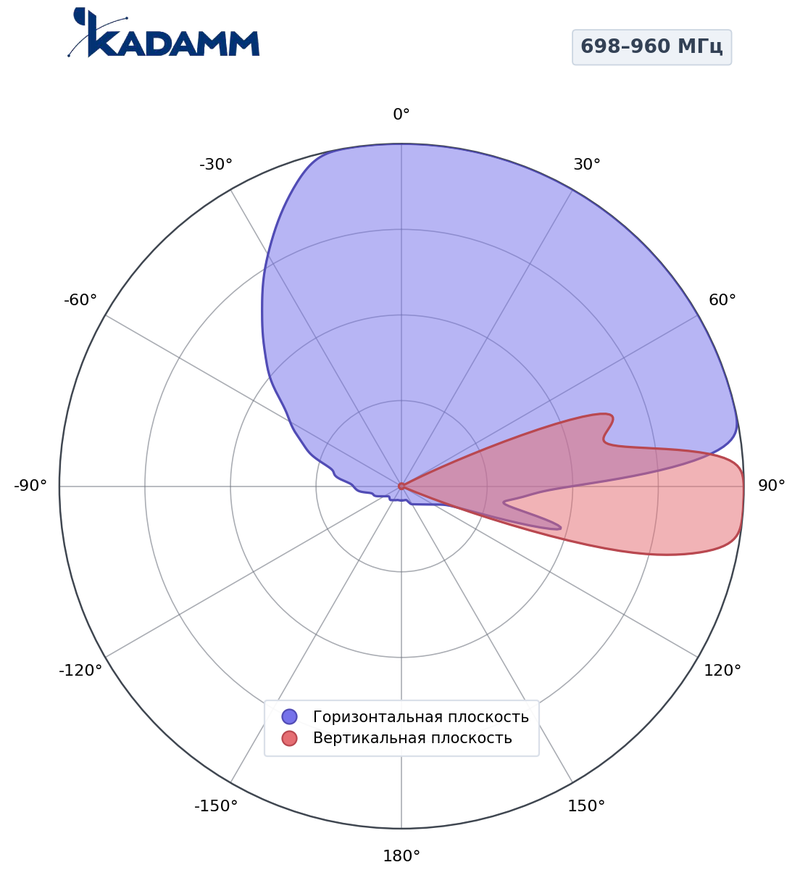

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 62–68°, по вертикали 9,6–11,3°, усиление в максимуме 15,5–16,1 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

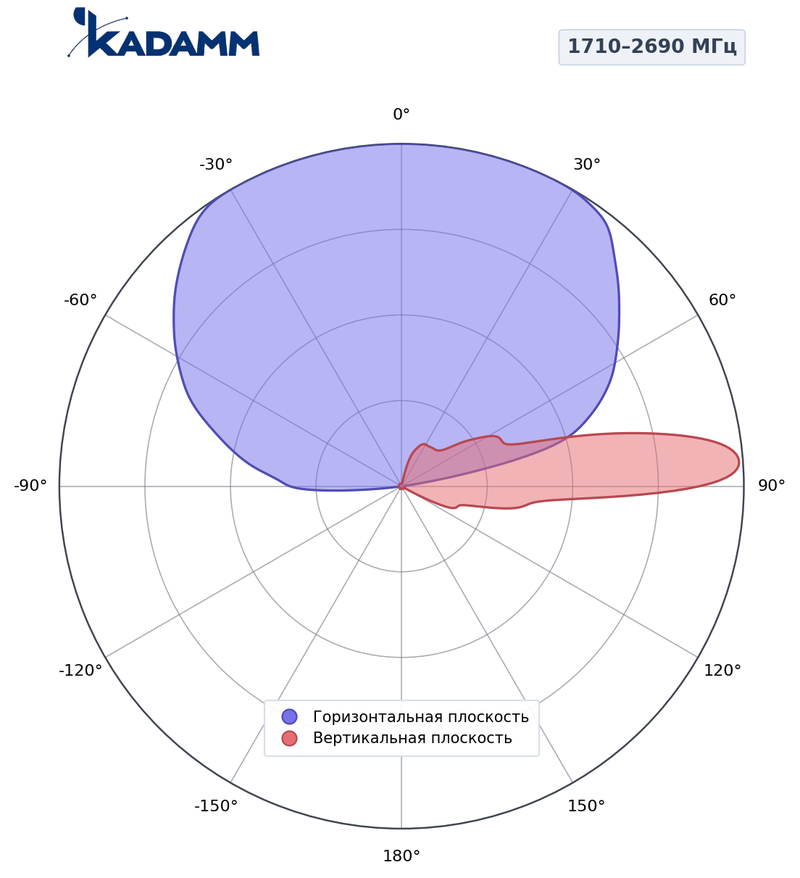

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 60–67°, по вертикали 5–7,3°, усиление в максимуме 17–18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 5–11,3°. Задний лепесток ниже главного минимум на 25 дБ.

Система 698–960 МГц

Система 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 0–10° у K803802118v01 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K803802118v01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K803802118v01 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K803802118v01 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K803802118v01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K803802118v01 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,8 = −32,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 5° — ось луча приходит на землю в 30 / tg 5° ≈ 343 м от опоры, нижний край луча (половина вертикальной ширины 9,6°) — около 174 м, верхняя — около 8594 м.

Сети и службы в полосах K803802118v01:

Перед заказом KADAMM K803802118v01 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K803802118v01 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K803802118v01 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K803802118v01: электрический 0–10°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K803802118v01 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K803802118v01 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K803802118v01 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2415 × 460 × 260 мм.
